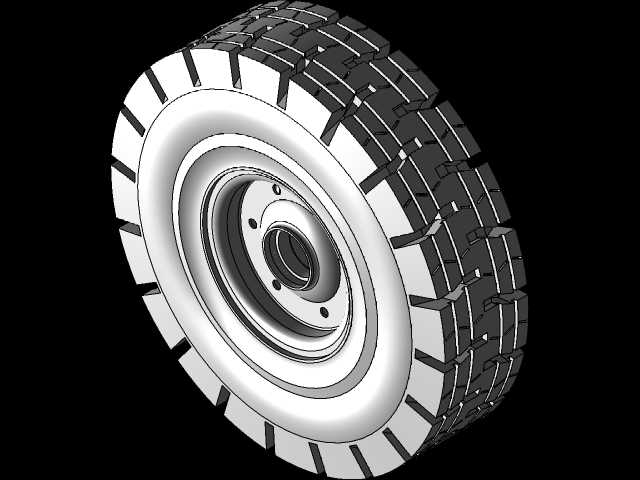

载重车辆块状花纹带轮毂轮胎结构

　　该轮胎总成模型还原了载重类行走轮的完整结构，包含橡胶胎体与钢制轮毂两大部分，可直接用于非道路作业车辆、厂区转运设备、短途重载运输载具的行走系统选型参考与结构校核。从实际应用场景来看，这类块状花纹轮胎常见于厂区内的重载转运托盘车、小型工程作业机具、非铺装路面行驶的低速载重设备，相比普通乘用车轮胎，其胎面花纹块的接地面积更大，单块花纹的刚性更强，在碎石、泥泞、凹凸不平的硬质非铺装路面行驶时，能有效分散胎面承受的局部冲击载荷，避免花纹块被尖锐硬物切割撕裂，同时较深的花纹沟槽可以快速排出胎面夹带的泥块、碎石，维持稳定的抓地性能，减少湿滑路面的打滑概率。

　　在产品功能特性层面，胎体采用了加厚的胎侧设计，胎侧的橡胶层厚度比普通公路用轮胎高出近40%，能够抵御作业场景中路边碎石、金属边角的剐蹭，降低胎侧鼓包、破损的风险；胎面的块状花纹采用交错排布的布局，相邻花纹块之间的沟槽宽度经过匹配设计，既保证了花纹块的自清洁能力，又不会因为沟槽过宽导致胎面整体刚性下降，在额定载荷下胎面的接地比压分布更均匀，避免局部应力集中造成的胎面异常磨损。配套的钢制轮毂采用多螺栓孔安装结构，轮毂的中心定位孔与轮辐的加强筋结构做了一体化设计，轮辐上的减重孔在保证整体结构强度的前提下，降低了轮毂自身的转动惯量，减少行走过程中的动力损耗，轮毂与轮胎接触的轮辋边缘做了圆弧过渡处理，避免安装时割伤轮胎的胎圈部位，保证轮胎充气后的密封可靠性。

　　从设计思路来看，建模过程中优先还原了轮胎与轮毂的装配配合边界，轮辋的直径、胎圈座的角度、轮毂中心孔的定位尺寸、安装螺栓的分布圆直径都按照实际工业载重轮的通用安装规范做了匹配，可直接适配多数低速重载行走机构的安装接口。胎面花纹的建模采用了阵列结合布尔运算的方式，先做出单块花纹的基础轮廓，再根据胎面的弧度做环形阵列，同时对花纹块的边缘做了小倒角处理，还原实际橡胶轮胎硫化成型后的工艺圆角，避免模型出现尖锐的工艺不合理结构。轮毂部分的建模重点还原了轮辐与轮辋的焊接连接结构，轮辐的厚度、加强筋的高度都参考了同规格载重轮毂的实际参数，在做有限元受力分析时，可以直接导入模型对轮毂的承载能力、螺栓孔的应力分布做仿真校核，不需要额外做结构补全。

　　在外形尺寸与安装边界方面，该轮胎总成的外径、断面宽度、轮毂的安装端面到轮辋中心的偏距都符合工业载重轮的通用尺寸系列，安装时需要注意轮毂中心定位孔与车桥轴头的配合公差，螺栓孔的分布需要与车桥法兰的安装孔位完全对正，避免安装后出现轮胎偏摆的问题；轮胎充气后胎侧的膨胀量也在模型中预留了合理的间隙，设计安装空间时，轮胎与周边车架、挡泥板的最小间隙需要满足轮胎跳动时的安全距离，避免转向或颠簸时胎侧与周边部件发生剐蹭。另外，胎面花纹的深度也匹配了重载作业场景的磨损余量，正常使用工况下，花纹磨损到剩余深度为原深度三分之一时，就需要考虑更换轮胎，避免抓地力下降影响作业安全。这类轮胎结构在建模时还考虑了不同工况的适配性，如果是用于室内平整路面的转运设备，可以将胎面花纹块的高度适当降低，减少滚动阻力；如果是用于泥泞非铺装路面的作业设备，可以适当加宽沟槽的宽度，提升自清洁能力，模型的参数化结构可以快速调整相关尺寸，适配不同的设计需求。
