气动系统气源处理过滤调节器结构设计

　　在气动自动化生产线、车间集中供气系统、各类气动工装夹具的气路布设场景中，过滤调节器是气源处理单元里不可或缺的核心组件，承担着压缩空气净化与压力稳定输出的双重作用。从实际工程应用来看，车间管网输送的压缩空气往往携带冷凝水、金属锈屑、密封材料碎屑以及空压机带出的油雾杂质，这些杂质一旦进入下游气动阀、气缸、气动马达等精密元件，会造成密封件磨损、节流孔堵塞、阀芯卡滞等故障，直接导致设备停机、生产节拍中断，而过滤调节器的第一重作用就是在气源入口端完成杂质拦截与液态水分离。

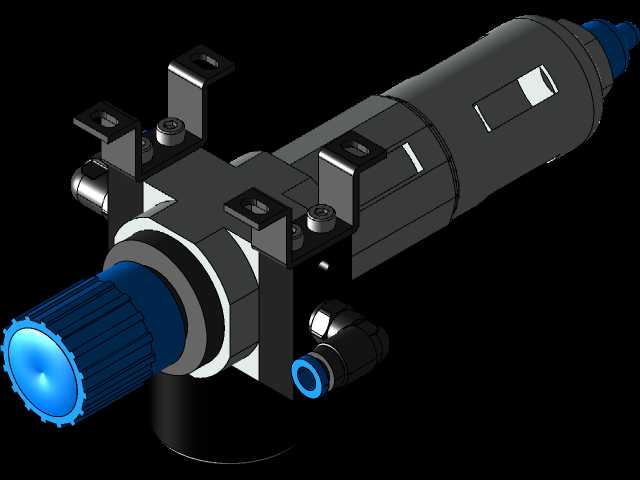

　　这款过滤调节器的结构设计充分考虑了现场安装与维护的便利性，主体采用长筒式滤杯与阀体集成的布局，滤杯部分采用高强度透明工程材质，运维人员可直接观察内部积液高度与滤芯污染状态，无需拆解设备即可判断是否需要排污或更换滤芯。阀体上部集成的调压旋钮采用滚花纹理设计，表面做了防滑处理，操作人员佩戴劳保手套也能精准完成压力调节动作，旋钮端部的蓝色标识圈可直观显示调压机构的当前位置，避免误操作。阀体侧面预留的快插接口适配常规气动软管，无需额外加工接头即可完成管路连接，接口处的密封结构采用双唇形密封圈，在0.1-1.0MPa的常规气动工作压力区间内可实现无泄漏密封。

　　安装结构上，这款过滤调节器配置了组合式安装支架，支架上开设的两个长圆形安装孔可适配不同孔距的安装面板，允许安装时存在±2mm的位置偏差，降低了现场安装的打孔精度要求，支架与阀体之间采用卡箍式连接结构，安装完成后可小角度调整阀体朝向，方便运维人员观察滤杯状态与操作调压旋钮。从安装边界来看，阀体整体轴向长度适配常规气源处理三联件的安装间距，径向最大尺寸不会与相邻布置的油雾器、截止阀产生干涉，底部预留的排污阀操作空间足够容纳常规排污接杆，无需额外抬高安装位置即可完成手动排污操作。

　　设计思路上，这款产品将过滤与调压功能做了集成化处理，相比独立布置的过滤器与调压阀，减少了两个连接接头的泄漏点，同时缩短了气路的轴向安装尺寸，适合在设备内部安装空间紧凑的场景下使用。内部过滤组件采用梯度过滤结构，外层大孔隙拦截大颗粒固态杂质，内层细滤层拦截微小油雾与粉尘，过滤精度满足常规气动执行元件的供气要求，不会因为压损过大造成下游供气压力不足。调压部分采用平衡式阀芯结构，当下游用气量出现波动时，阀芯可快速响应调整开度，保证输出压力稳定在设定值的±5%区间内，避免因为压力波动造成气缸输出力不稳定、气动夹具夹持力不足等问题。

　　在不同行业的应用场景中，这款过滤调节器可适配电子组装生产线的精密气动摆台供气、汽车焊装车间的气动点焊枪气源处理、包装机械的气动执行元件供气保护，也可用于小型气动实验台的气源前端处理。针对多粉尘的铸造车间、焊接车间场景，滤杯外部可加装金属保护罩，避免外力撞击造成滤杯破损，保护罩上开设的观察槽不会遮挡液位观察视线。内部的导流结构设计可让进入滤杯的压缩空气形成旋转气流，利用离心力将液态水滴与大颗粒杂质甩到滤杯内壁，顺着内壁流入底部积液腔，避免气流直接冲击滤芯造成滤芯过早堵塞，延长滤芯的维护周期，减少日常运维的工作量。
