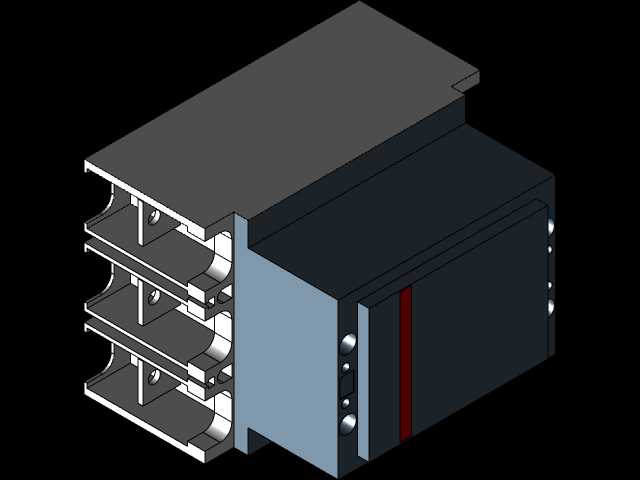

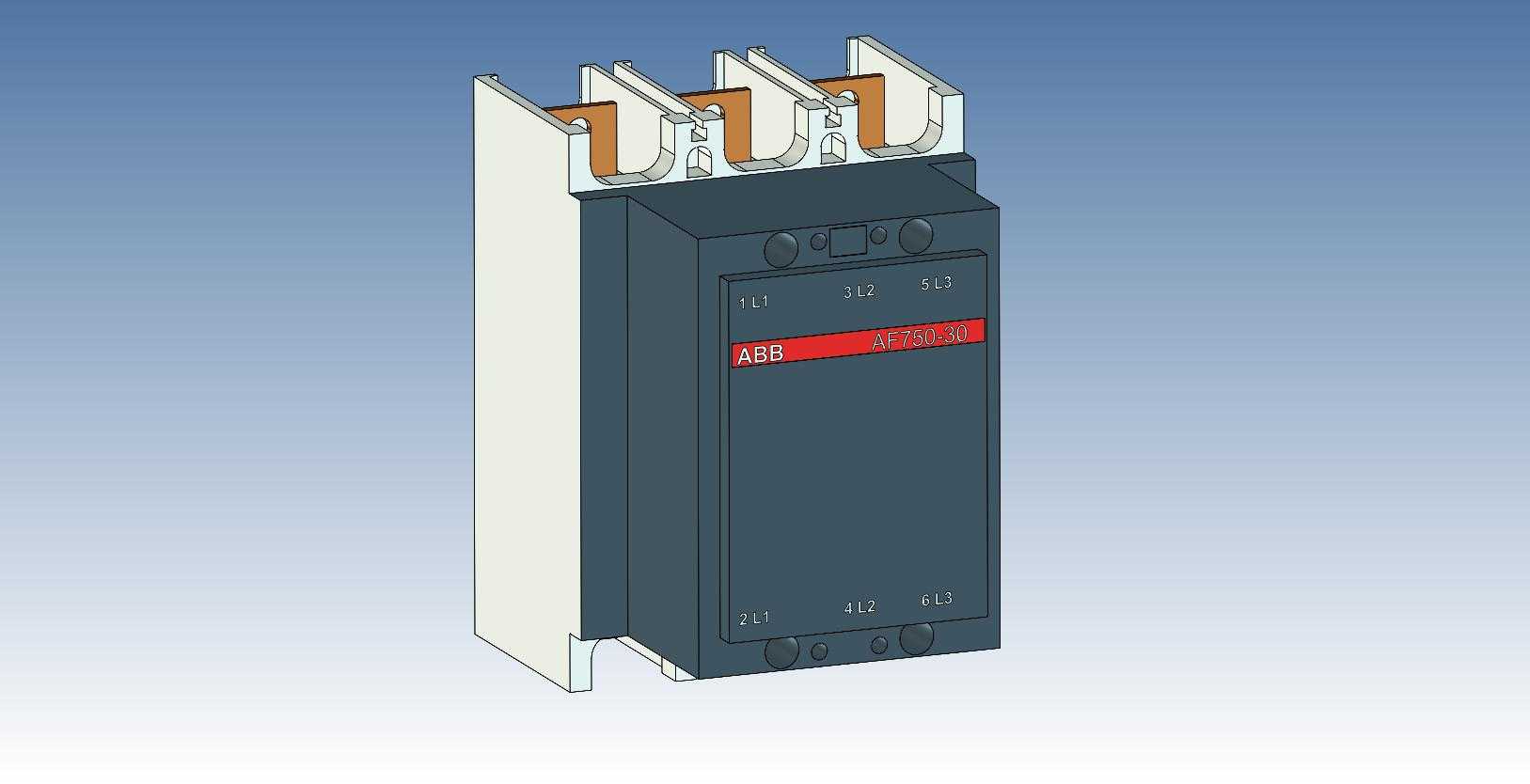

ABB AF750-30交流接触器三维结构模型

　　在工业低压配电与电机控制回路的设计选型环节，接触器是承担主回路通断控制的核心执行元件，本次呈现的AF750-30型号接触器，主要适配750A额定工作电流等级的三相负载回路，常见于大功率异步电机直接启动、电容组投切、大容量配电支路分合等工业场景，在冶金生产线、重工制造车间、大型泵站配电系统中应用广泛。从实际工程使用角度看，该型号接触器采用三极主触点布局，主回路进线端位于器件上部，出线端位于下部，符合常规柜内上进下出的布线习惯，主接线端子采用带压线框的螺栓紧固结构，可适配大截面铜排或多股铜芯电缆的连接需求，能有效降低大电流工况下的接触电阻，避免长期运行出现端子过热问题。器件侧面预留的标准安装卡轨与背部安装孔位，

　　兼容35mm标准DIN导轨安装与螺栓固定两种安装方式，设计时充分考虑了不同柜型的安装条件，无论是固定式低压柜的安装梁，还是抽屉式开关柜的抽屉单元，都能实现快速定位装配。从结构设计思路来看，该接触器将电磁驱动机构封闭在主体壳体内，上部的灭弧室采用独立隔仓结构，每极主触点对应独立的灭弧腔，分断大电流时产生的电弧可在腔体内快速冷却熄灭，避免极间飞弧短路，灭弧室外部的绝缘隔筋做了加高处理，进一步提升了相间绝缘防护能力。器件正面的标识区域清晰标注了主触点的相序编号，辅助触点的接线端也做了明确的点位标识，方便现场接线与后期运维排查。建模过程中，对接触器的外形安装边界做了精准还原，包括器件总宽度、高度、深度方向的极限尺寸，安装孔的孔位间距、

　　导轨安装的卡扣定位尺寸，主接线端子的螺栓中心距、接线空间预留尺寸都做了1:1复刻，同时还原了器件表面的操作状态指示窗、手动测试按钮等细节结构，可直接用于低压配电柜的三维布局设计、母排走向校核、安装干涉检查等工作。在进行柜内布局设计时，可直接调用该模型校验接触器与周围断路器、热继电器、母线夹等元件的安全电气间隙，核对进出线电缆的弯曲半径是否满足布线要求，提前规避现场安装时出现的元件碰撞、接线空间不足等问题。该接触器的主体外壳采用高强度阻燃工程塑料材质，建模时也还原了外壳表面的加强筋结构，这些筋位既提升了壳体的结构强度，避免长期受电磁吸合的振动影响出现壳体开裂，也增加了壳体表面的散热面积，辅助降低器件运行时的温升。

　　主触点的接触系统采用银基合金材质设计，具备较高的抗熔焊性与耐电磨损性能，可满足频繁启停负载的工况需求，模型中也还原了触点系统的动作行程空间，可用于模拟接触器吸合、分断状态下的安全距离校验。对于从事低压成套设备设计、电气控制系统开发的工程人员来说，精准的三维模型能大幅提升前期设计的效率，减少因元件尺寸偏差导致的生产返工问题，在进行柜内温升仿真、母排受力分析时，准确的器件外形模型也能为仿真计算提供可靠的空间边界条件，保证仿真结果更贴近实际运行状态。
