125A以下计量柜主板组件结构设计

　　这套计量柜主板组件针对125A及以下电流等级的低压配电场景设计，主要覆盖民用建筑分户计量、小型工商业终端配电、园区配套动力计量等常规使用场景，作为计量柜内部的核心承载结构，承担着电能计量模块、进线保护开关、出线分断元件的集成安装与布线规整功能，是终端计量配电装置里实现元件排布、走线防护、安装定位的核心结构件。从实际使用需求出发，设计时首先考虑了现场安装的适配性，主板采用镀锌钢板折弯成型的框架结构，整体安装边界贴合常规挂墙式计量柜的内部进深与宽度尺寸，侧边预留的安装孔位匹配行业通用的柜内安装梁间距，不需要额外加工转接件就能直接固定在标准计量柜的竖向安装型材上，能大幅减少现场装配的调整工作量。

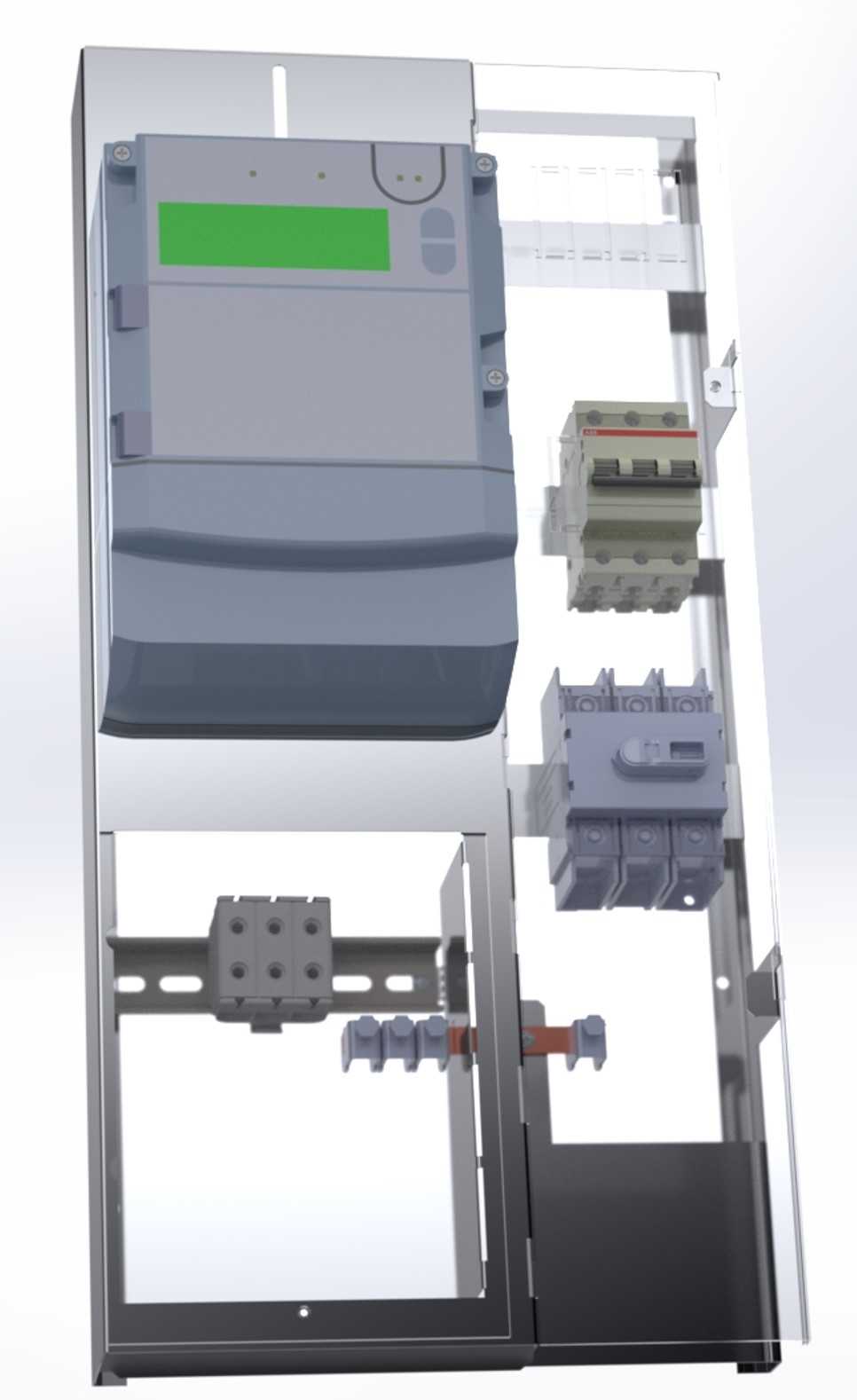

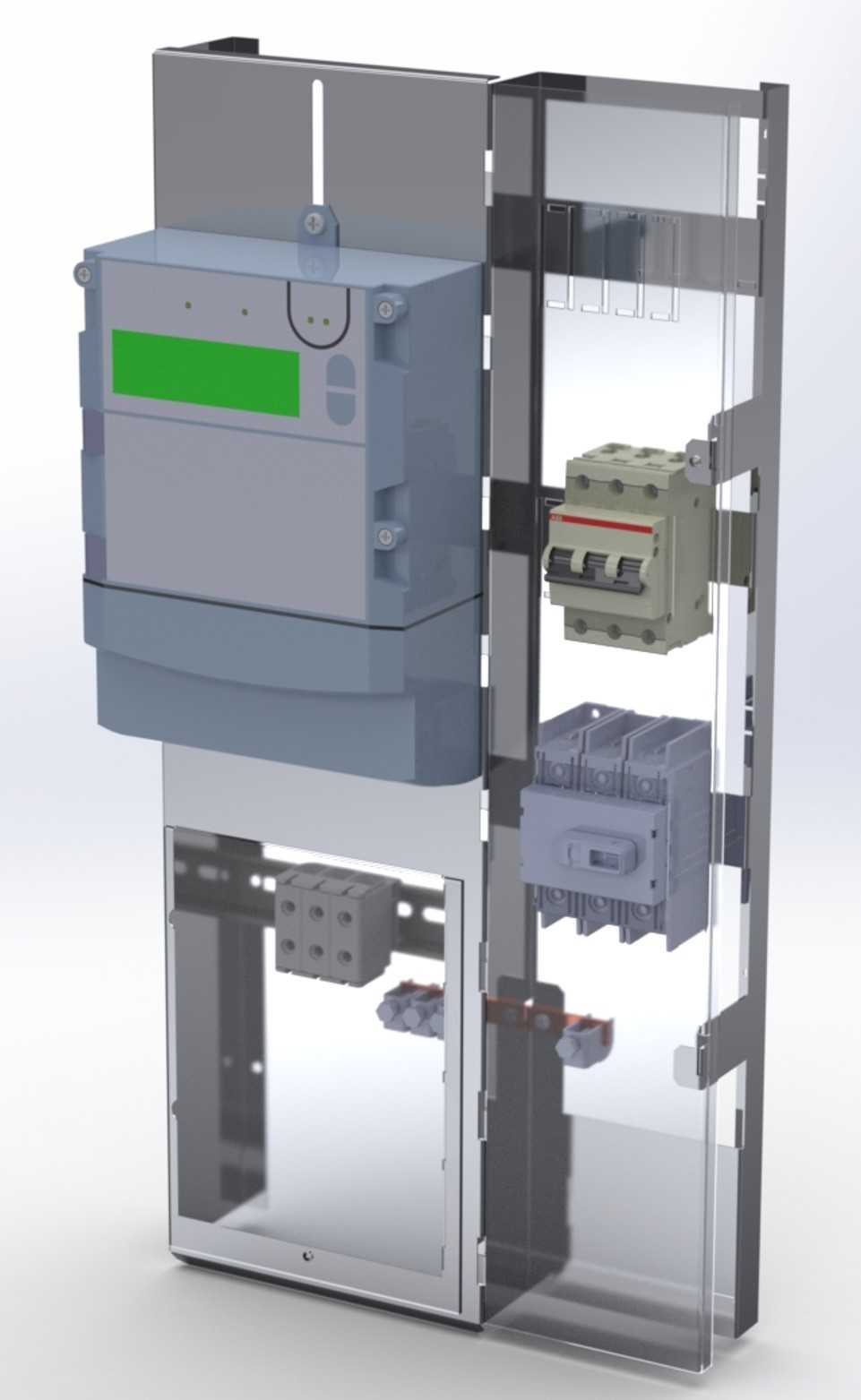

　　组件的分层排布逻辑完全贴合低压配电的接线顺序，最上层预留的安装位专门适配嵌入式电能表，表计安装位周边做了翻边防护结构，既可以避免布线时线缆剐蹭表计接线端子，也能在表计插拔维护时提供足够的操作空间，不会和周边结构产生干涉。中层区域预留了模数化断路器的安装导轨位，进线侧的主开关与出线侧的分路开关沿导轨横向排布，开关之间预留了标准的相间隔板安装槽，不同回路的线缆可以通过主板上预留的穿线孔分层走线，强电进线与计量二次线走不同的走线通道，避免线缆交叉干扰，也方便后期运维时的线路排查。主板后侧的透明防护挡板采用阻燃PC材质，一方面可以将带电部件与柜体后侧的安装墙面做隔离，防止异物搭接造成短路，

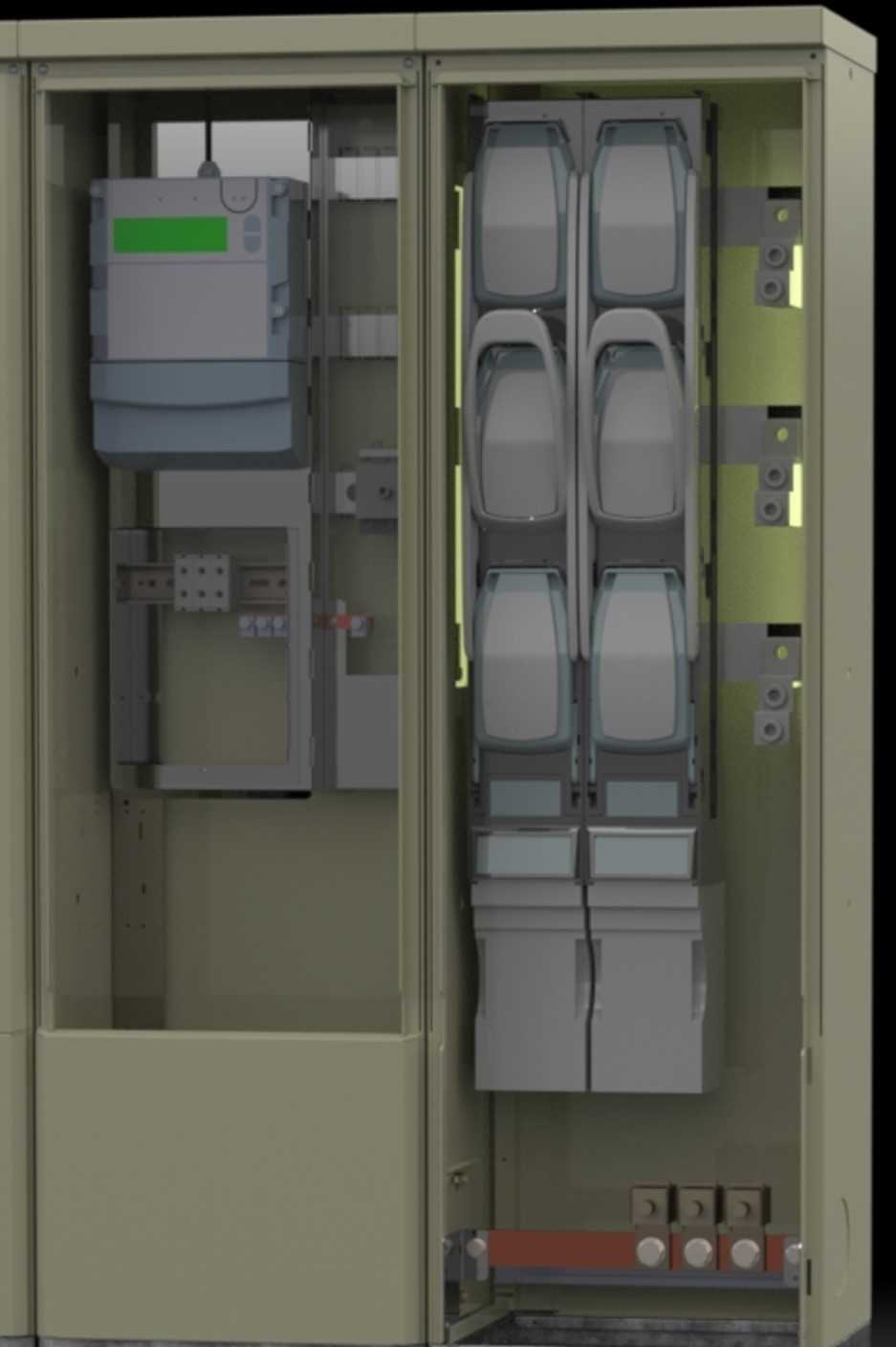

　　另一方面透明材质不需要拆卸挡板就能直观观察到内部接线端子的发热、松动情况，日常巡检的效率更高。设计过程中针对安装边界做了多轮干涉校验，所有元件安装后的操作手柄突出量、接线端子的接线空间都符合低压配电设计规范的要求，表计的观察窗位置刚好对齐柜门上的透明视窗区域，不需要调整主板安装高度就能满足抄表观察的需求。主板底部预留的线缆固定座可以将进出线电缆做可靠固定，避免线缆自重拉扯接线端子造成接触不良，侧边的接地螺柱做了镀锡处理，保证柜体接地连续性的可靠连接，所有结构折弯处都做了圆角钝化处理，避免装配时划伤施工人员的手部或是破坏线缆绝缘层。针对不同地区的计量规范差异，主板上的元件安装孔位做了通用化设计，

　　兼容目前主流厂家的125A及以下电流等级的塑壳断路器、模数化隔离开关、电子式电能表的安装尺寸，不需要重新开孔就能替换不同品牌的配电元件，适配性更强。结构设计时还考虑了柜内的散热需求，主板上对应开关发热区域的位置冲制了阵列式通风孔，热空气可以通过通风孔向上流通，从柜体顶部的散热槽排出，避免元件长期在高温环境下运行降低使用寿命。整个组件的装配逻辑采用无焊接的拼接式设计，所有结构件通过自攻螺丝与卡扣连接，生产加工时不需要复杂的焊接工装，折弯成型后即可完成组装，加工精度容易控制，批量生产的一致性更好，运输过程中也可以拆分堆放，减少物流空间占用，现场装配时只需要按照定位标识拼接即可，不需要专业的焊接设备就能完成整套组件的组装。
