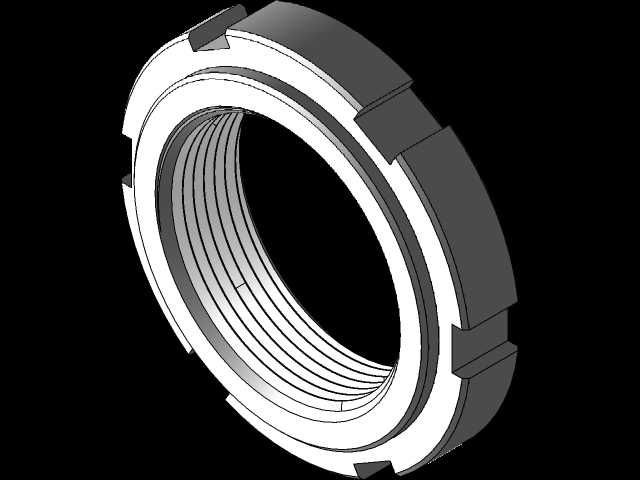

高精度卡盘锁紧螺母三维结构设计

　　在机床卡盘的装配与日常运维场景中，这类带周向卡槽的锁紧螺母是保障卡盘夹持精度的核心连接件，主要承担卡盘内部爪座驱动机构的轴向定位、传动间隙补偿功能，直接决定工件装夹的同轴度与重复定位精度，是车床、磨床等回转加工设备卡盘组件中不可替代的受力零件。从结构设计逻辑来看，该螺母采用内三角细牙螺纹结构，细牙螺纹的选型主要考虑到锁紧工况下的防松需求，相比粗牙螺纹，细牙的螺距更小、螺纹升角更低，在承受回转切削带来的交变振动载荷时，能有效降低螺纹副自行松脱的概率，同时内螺纹的公差带选用中等配合精度，既保证与卡盘主轴外螺纹的顺畅旋合，又能控制径向配合间隙在0.02mm以内，避免锁紧后出现偏心偏移。螺母外圈均匀分布的轴向卡槽是结构设计的关键特征，

　　这类卡槽并非通用的扳手卡槽，而是专门适配卡盘配套的钩形锁紧扳手，卡槽的深度、宽度以及周向分布角度都经过受力校核：单个卡槽的侧壁需要承受最大120N·m的锁紧扭矩，因此卡槽根部做了R0.5的圆角过渡，避免应力集中导致长期受力后出现崩边缺陷；周向均匀分布的8个卡槽，能让操作人员在任意角度都能快速卡入扳手完成锁紧操作，适配卡盘装配时狭窄的操作空间，不需要大角度转动扳手即可完成预紧与锁紧动作。从安装边界来看，该螺母的轴向厚度控制在标准卡盘主轴的锁紧行程范围内，螺母的两个端面都经过磨削加工，端面与螺纹轴线的垂直度公差控制在0.01mm以内，当螺母旋紧抵靠在卡盘轴承内圈端面时，能保证锁紧力均匀分布在整个接触环面上，

　　不会出现局部受力过大导致的轴承内圈倾斜，进而影响主轴回转精度。螺母的外圆直径比卡盘后端的安装沉孔小0.3mm，预留出足够的安装避让间隙，避免旋合过程中外圆与沉孔壁发生刮擦，同时外圆表面做了发黑处理，在车间切削液、润滑油的长期侵蚀环境下能起到基础防锈作用，不会因为锈蚀导致后续维护时无法拆卸。在实际功能实现层面，该螺母除了基础的轴向锁紧作用外，还承担着卡盘爪座行程限位的辅助功能：当卡盘长期使用出现爪座间隙增大的情况时，可通过调整该螺母的旋入深度，补偿驱动丝杠的轴向窜动量，不需要拆解整个卡盘即可快速恢复夹持精度，大幅降低设备运维的时间成本。设计过程中针对螺母的受力变形做了有限元校核，在最大锁紧扭矩下，螺母的螺纹牙最大变形量不超过0.

　　005mm，不会因为锁紧力过大导致螺纹牙塑性变形，同时卡槽位置的最大应力远低于材料的屈服强度，能满足至少上万次重复锁紧拆卸的使用寿命要求。这类螺母的选材一般选用45号优质碳素结构钢，经过调质处理后硬度达到HB220-250，兼顾强度与韧性，既不会因为硬度过高导致螺纹脆裂，也不会因为硬度太低导致锁紧时螺纹滑牙。从装配工艺角度来看，螺母的入口端螺纹做了1×45度的倒角引导，方便与主轴螺纹对中旋入，即使在视线受阻的卡盘后端安装位置，操作人员也能凭借手感快速完成螺纹对扣，避免错牙导致的螺纹损伤。外圈的卡槽边缘做了微小的倒角处理，去除机加工产生的毛刺，防止扳手卡入时划伤操作人员手部，同时也能减少扳手与卡槽的接触磨损，延长扳手与螺母的配合寿命。在不同规格的卡盘配置中，这类螺母的尺寸会随卡盘直径变化做对应调整，但核心的结构逻辑保持一致：内细牙螺纹保证锁紧可靠性，周向卡槽适配专用扳手操作，高垂直度端面保证锁紧力均匀传递，所有结构特征都围绕卡盘锁紧的实际工况需求设计，没有多余的冗余结构，是典型的功能优先的机械紧固件设计。
