多铰接式弹簧钩环连接衬套结构设计

　　在各类需要弹性复位、多自由度铰接联动的机械结构中，这类多接口弹簧钩环衬套是承担载荷传递、运动限位、铰接支撑的核心连接部件，常见于工程机械操纵连杆、车辆悬架附属联动机构、自动化设备弹性张紧组件、农机具挂接调节结构中，区别于单孔衬套仅能实现单轴铰接的功能，该结构集成了三个不同朝向的铰接安装位，可同时对接三组不同运动方向的连杆或拉杆，在有限的安装空间内完成多路径的载荷传递，大幅缩减铰接组件的整体占用空间。

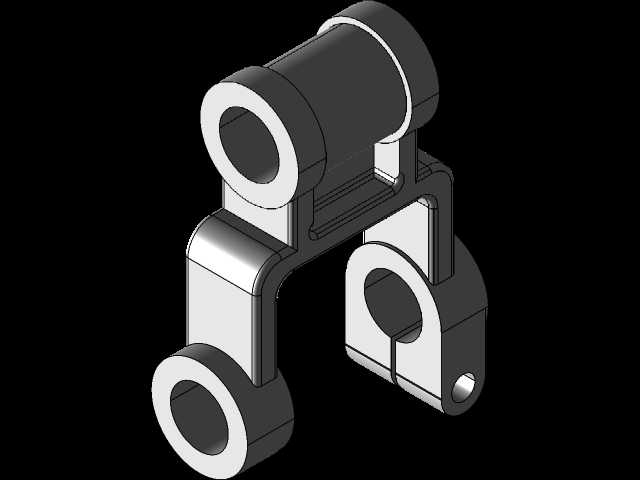

　　从实际工况适配角度看，这类衬套的三个铰接孔分别对应不同的运动副需求：上方同轴双凸台结构的铰接孔主要承接主载荷方向的拉杆拉力，孔壁做了加厚处理，可承受反复交变的拉压载荷，避免长期往复运动下出现孔壁开裂、磨损过量的问题；侧下方带开口槽的铰接位主要用于对接弹簧钩环的挂接端，开口槽的设计可实现弹簧组件的快速拆装，无需完全拆卸铰接轴即可完成弹簧的更换维护，槽侧预留的锁紧小孔可穿装锁紧销，避免弹簧受拉时从槽位脱出；左下方的独立铰接孔用于对接辅助定位连杆，限制整个组件的横向摆动幅度，避免多组连杆联动时出现运动干涉。

　　设计过程中首先要确定各铰接孔的中心距参数，中心距的公差直接影响联动机构的运动行程精度，若中心距偏差超过0.1mm，多组连杆联动时就会出现卡滞、行程不足的问题，因此建模时三个铰接孔的轴线平行度、位置度都需要按IT7级公差设定，保证加工后装配的顺畅性。衬套主体的连接筋板采用变厚度设计，在载荷传递的主路径上筋板厚度做加厚处理，非主承载区域做适当减薄，在保证整体结构强度的前提下尽可能降低零件自重，避免运动过程中因零件自重过大带来的额外惯性载荷。

　　安装边界方面，该衬套整体采用空间错落式布局，三个铰接位分别朝向三个不同的空间方向，安装时需要预留足够的摆动空间，避免相邻铰接件转动时与主体结构发生碰撞：上方主铰接位的轴向安装空间需要满足铰接轴穿装后两端锁紧螺母的装配余量，侧方开口槽位的径向空间需要预留弹簧钩环挂接后的摆动角度余量，通常该方向的摆动角度不超过25度，下方辅助铰接位需要预留连杆转动时的避让空间，避免连杆摆动时与筋板结构发生剐蹭。

　　从功能特性上看，该衬套的所有铰接孔内壁都设计为光滑圆柱面，可直接压装铜衬或自润滑轴套，降低铰接转动时的摩擦阻力，减少长期运动的磨损量，延长组件的整体使用寿命。主体结构的圆角过渡设计避免了应力集中问题，所有筋板与凸台的交接处都采用R3-R5的圆角过渡，避免交变载荷下在转角位置出现疲劳裂纹。带开口槽的挂接位在槽口位置做了倒角导向，方便弹簧钩环的快速卡入，降低现场装配的操作难度。

　　在实际设备应用中，这类衬套通常搭配圆柱铰接轴、开口销、复位弹簧共同使用，不需要额外的焊接或粘接工序，全部采用机械装配式连接，方便后期的维护更换。相较于采用多个独立单孔衬套拼接的方案，这种一体化结构的衬套整体刚性更好，不存在拼接间隙带来的运动旷量，能有效提升联动机构的运动精度，减少长期使用后的松动异响问题，尤其适合在有振动、交变载荷的工况下使用，可承受一定范围内的冲击载荷而不出现结构变形。建模过程中需要特别注意各铰接孔的同轴度要求，上方双凸台的铰接孔需要保证两端凸台的内孔完全同轴，否则铰接轴穿装后会出现别劲问题，加速轴与孔的磨损；侧方开口槽的对称度需要控制在0.05mm以内，保证弹簧钩环挂接后受力均匀，避免单侧受力过大导致槽口变形。
