多通路集成式流体分配汇流排结构

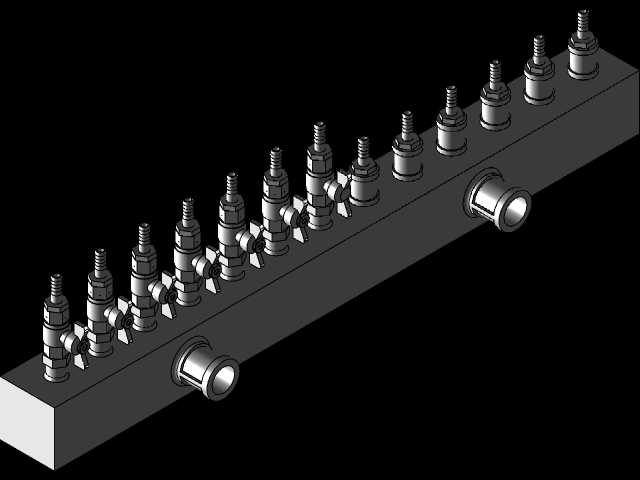

　　在气动控制回路、小型水冷循环系统、实验台流体管路搭建场景中，这类多通路集成汇流结构是管路排布的核心连接件，替代了传统多通接头零散拼接的方案，能大幅压缩管路占用空间，减少接头泄漏点数量。从结构上看，主体采用矩形长条型材作为基体，两端设置大口径快插接口作为总进出端，侧面等距排布12组独立的支路输出接头，每支路都自带小型旋塞式截止阀，可单独控制单路的通断状态，无需在支路额外加装独立阀门。设计阶段首先要确定总进液/进气的通径匹配能力，两端接口采用卡套式快接结构，适配常用的气动软管、冷却水软管外径，基体内部的主流道采用等径直孔设计，沿长条基体轴向贯通，保证各支路的入口压力均衡，避免远端支路因流阻过大出现流量不足的问题。

　　支路接口的排布间距经过核算，预留了足够的手动操作空间，相邻阀门的旋钮操作时不会出现干涉，同时每个支路接头的外螺纹规格统一，可适配不同规格的快插接头、节流阀或者直接对接硬管，满足不同场景的管路扩展需求。安装边界方面，长条基体的背部预留了两个沉头安装孔位，可直接通过螺栓固定在设备机架、安装面板或者墙面支架上，安装孔的间距符合常规工业铝型材的槽位间距标准，无需额外制作转接板即可完成固定。实际使用中，这类结构常应用在多工位气动夹具的气源分配、小型注塑模具的冷却水路分流、实验室气路的终端供气分配等场景，相比采用多个三通、四通接头拼接的管路，集成式结构的流道内壁更光滑，流阻损失更小，整体结构刚性更强，不会出现多接头拼接后管路晃动、

　　密封失效的问题。设计时需要注意主流道与各支路口的相贯处去毛刺处理，避免流道内的锐角造成流体紊流，同时各支路的截止阀密封面采用锥面密封结构，多次开关后仍能保持可靠的密封性能，不会出现内漏情况。基体的材质选型可根据输送介质调整，输送普通压缩空气、常温冷却水时可采用铝合金材质做阳极氧化处理，重量轻且耐腐蚀；输送弱腐蚀性流体时可更换为304不锈钢材质，满足化工场景的使用需求。支路阀门的旋钮采用滚花设计，手动操作时摩擦力足够，无需借助工具即可完成开关调节，旋钮上带有指示标识，可直观判断当前阀门的通断状态，日常巡检时能快速确认各支路的工作状态。整体结构没有多余的冗余设计，所有功能都集成在单一根基体上，外部没有额外的连接管路，

　　后期维护时仅需针对出现泄漏的支路阀件进行更换，无需拆解整个管路系统，大幅降低了后期运维的工作量。在三维建模过程中，需要重点校验各支路接头与阀门的装配间隙，保证阀门在全开、全关状态下都不会与相邻接头产生碰撞，同时内部流道的建模要保证贯通性，不能出现建模残留的薄壁堵塞流道，装配完成后可通过干涉检查功能确认所有运动部件的活动范围无干涉，安装孔的位置要与常用安装基准匹配，保证模型导出后可直接用于工程出图或者3D打印样件验证。
