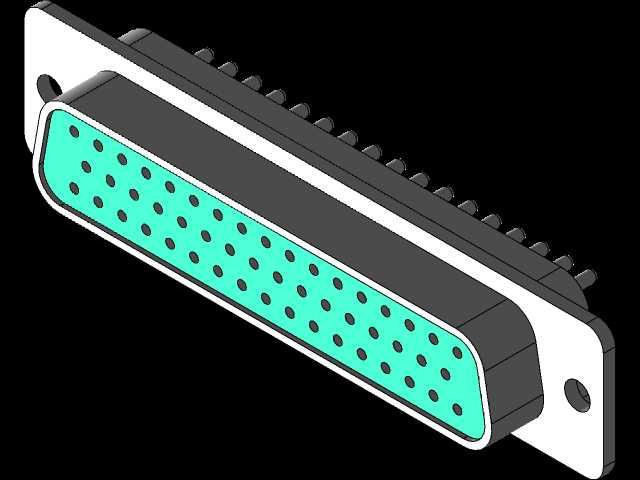

高密度50芯D型信号传输连接器结构设计

　　在工业控制、通讯传输、测试测量设备的内部布线场景里，高密度D-sub连接器始终是多通道信号并行传输的核心接插部件，这次完成结构设计的50芯D型接头，针对高密度布线场景下的信号稳定性、安装便捷性做了针对性的结构优化。不同于常规低针数D-sub接头，50芯规格的针脚排布密度更高，设计阶段首先要解决的是相邻针脚之间的绝缘隔离问题，插针基座选用耐温绝缘工程塑料，每根插针的安装孔位做了0.2mm的壁厚加强，既保证插针压接后的固定强度，也避免高密度排布下相邻针脚出现爬电、信号串扰的问题。从安装边界来看，接头整体采用标准D-sub外形轮廓，两侧带法兰安装耳，耳片上预留标准安装孔位，可直接适配面板开孔尺寸，

　　安装时通过螺丝锁紧即可完成接头在设备面板上的固定，不需要额外定制安装支架，能直接兼容现有标准D-sub连接器的安装开孔，降低设备改造成本。插针接触端采用镀金工艺处理，接触电阻控制在毫欧级，既可以传输低压数字信号，也能适配小电流模拟信号的传输需求，插针的伸出长度做了统一公差管控，保证对接时所有针脚能同时接触，避免出现个别针脚虚接导致的信号中断问题。接头的外壳采用锌合金压铸成型，表面做镀镍处理，金属外壳在插合后能形成完整的屏蔽腔体，可有效阻隔外部电磁干扰对内部传输信号的影响，这一点在工业现场强电磁干扰的使用场景下尤为重要，能避免变频器、伺服电机等设备产生的电磁干扰串入信号链路，导致传输数据出错。设计过程中特意对接头的插拔力做了反复调校，

　　单针插拔力控制在标准范围内，整体插拔手感适中，既不会因为插拔力过大导致现场接线操作困难，也不会因为插拔力过小导致设备运行过程中受振动出现接头松脱的问题。接头尾部预留线缆压接空间，可适配多芯屏蔽线缆的端接，线缆固定部位设计有压线扣结构，端接完成后可将线缆外屏蔽层与接头金属外壳可靠连通，同时压紧线缆外护套，避免线缆受外力拉扯时直接作用在插针焊接部位，提升接线部位的抗拉力性能。从实际应用场景来看，这类50针D型接头广泛用于工业IO模块、数据采集卡、工控机扩展接口、通讯设备的信号转接部位，相比其他类型的多针连接器，D-sub接头的结构成熟度高，供应链配套完善，现场维护更换成本低，同时D型的外形结构自带防呆设计，插合时不会出现插反的问题，

　　能避免现场接线操作失误导致的针脚弯折、设备接口损坏问题。在三维建模过程中，所有配合尺寸都严格遵循行业通用公差标准，插针的位置度公差控制在0.05mm以内，保证对接时的同轴度，法兰安装孔的位置度、接头外形的轮廓度都做了公差标注，模型可直接用于后续的模具开模、结构件加工，也能直接导入设备整体装配中做干涉检查，提前验证接头安装后与周边结构件的间隙是否满足装配要求，避免实际生产组装时出现结构干涉。考虑到现场使用中可能存在的反复插拔需求，插针根部做了圆角过渡处理，减少反复插拔过程中插针根部的应力集中，提升接头的插拔使用寿命，金属外壳的边缘都做了倒角处理，避免安装接线时划伤操作人员手部，也避免刮伤线缆外绝缘层。绝缘基座与金属外壳之间采用卡扣加过盈配合的固定方式，不需要额外打胶固定，装配工序简单，适合批量生产组装，同时也方便后期的维修拆解，当个别插针出现损坏时可拆开外壳更换插针，不需要整体报废接头，降低现场维护成本。
