双工位可调式传感安装固定支架结构

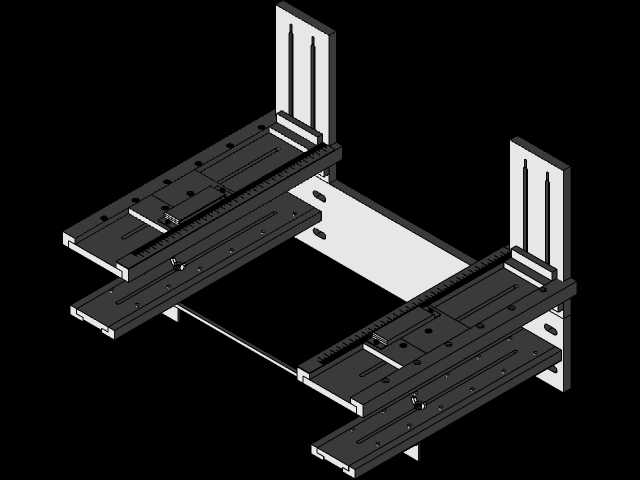

　　做自动化检测线的结构设计时，传感安装支架的刚性与可调冗余量，往往是决定工位检测稳定性的核心细节，这套双工位可调式传感安装固定结构，就是针对多规格工件并行检测场景设计的安装载体，区别于市面上常见的单工位L型传感支架，它采用双侧对称的悬臂式布局，能同时承载两组检测传感单元，在3C小件尺寸检测、五金件外观分拣、装配工位到位确认这类需要双点位同步采集信号的场景里，能大幅压缩工位的安装空间占用，不用在型材架上零散布置多个独立支架，减少安装面的加工点位数量。

　　从结构设计逻辑来看，这套支架的核心设计思路是把安装基准与调节行程做分层处理，底部的L型竖板是整个组件的安装基准面，上面预留的两组沉头安装孔，适配常规工业铝型材的T型螺栓间距，也能直接锁附在钢板焊接的机架立面上，安装时只要保证基准面与工件输送方向的垂直度，就能快速完成初定位。两侧伸出的水平滑动板是传感单元的直接安装载体，板面上加工的多组等距长条槽，是给传感安装座预留的前后调节行程，调节范围覆盖常规光电、接近、激光位移传感的工作距离区间，不用额外加工转接板就能适配不同检测距离的传感型号；而竖板与水平板连接的过渡立板上，同样加工了竖直方向的长条调节槽，能实现整个水平悬臂的上下高度调整，应对不同厚度工件的检测高度差需求，调节时只要松开槽内的锁紧螺栓，滑动到对应位置再锁死即可，不需要反复拆装基准面的固定螺栓，能大幅缩短现场调试的对位时间。

　　考虑到检测工位的振动影响，所有滑动配合的板件都采用了等厚的冷轧钢板加工，板厚选型上做了刚性校核，悬臂伸出最长状态下，端部的形变量控制在0.02mm以内，避免设备运行时的机架振动传导到传感端，导致检测信号出现误触发。水平安装板的表面做了发黑处理，既能减少车间环境里的锈蚀风险，也能避免光滑板面的反光干扰光电类传感的信号采集，这点细节在做视觉与光电组合检测的工位里尤其重要，之前做过的项目里就出现过支架镀铬层反光导致光电传感器误判的问题，这种哑光发黑的表面处理刚好能规避这类干扰。

　　安装边界方面，这套支架的整体横向宽度控制在常规输送线的型材架安装间距内，竖板的高度尺寸适配2020、3030、4040三类常用工业铝型材的立面安装，不需要额外裁切型材就能直接固定；水平板的长条槽间距兼容M4、M5两种常用的传感安装螺栓规格，不管是圆柱形螺纹传感还是方形块状传感，都能直接通过螺母锁附在板面上，不需要额外钻攻安装孔。双侧悬臂的间距可以通过中间过渡板的安装位置做微调，最小间距能适配宽度50mm的窄工件检测，最大间距能覆盖300mm宽度的工件双侧检测需求，在多规格混线生产的检测线上，不用更换支架就能快速适配换型需求。

　　实际应用中，这套支架除了用于传感单元的安装，也能作为小型工业相机、气嘴、导向挡块的安装载体，长条槽的通用安装接口让它的适配场景不局限于传感固定，在装配工位的工件到位检测、分拣工位的物料存在确认、加工工位的刀具位置检测这类场景里，都能直接套用这个结构，相比零散采购的标准L型支架，这种集成式的双工位结构能减少安装件的数量，降低机架上的布线复杂度，所有传感的线缆可以顺着竖板的侧边整理固定，不会出现线缆悬垂干扰工件输送的问题。设计时也考虑了维护便利性，所有锁紧螺栓都采用外露式布局，调试时不用拆解其他部件就能直接操作，日常更换传感时只要松开安装板上的单个螺栓就能完成拆装，不需要重新调整整个支架的基准位置，能减少设备维护的停机时间。
