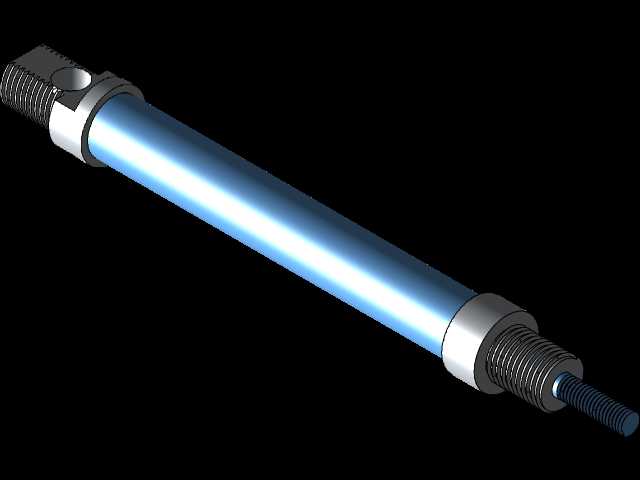

小型不锈钢笔型气缸结构三维设计

　　这款笔型气缸是气动系统里最常见的直线执行元件，在轻工自动化生产线、小型工装夹具、电子元器件装配工位里应用极广，很多需要短行程高频往复动作的工位，都会优先选用这类结构紧凑的气缸，相比标准拉杆气缸，它的安装占用空间更小，缸体本身可以直接作为安装定位面，不需要额外加装厚重的安装支架，在排布密集的多工位治具里能大幅节省安装空间。从结构设计来看，这款气缸采用了圆形不锈钢缸筒设计，缸筒表面做了高光硬氧化处理，既保证了内壁的光洁度降低活塞运行的摩擦阻力，也能让外壁具备不错的抗腐蚀能力，在有少量切削液、环境湿度偏高的机加工辅机工位也能稳定使用。两端的端盖采用了滚压收口的固定方式，没有额外的拉杆螺栓，整体外形光滑无突出棱角，

　　在狭小空间内走线走管的时候不会剐蹭气管和传感器线缆，这种固定方式的同轴度控制难度比拉杆式更高，建模的时候需要重点把控端盖与缸筒的配合公差，收口位置的变形量要控制在合理范围，避免端盖受压后出现偏移导致活塞杆卡滞。活塞杆部分采用了硬铬镀层处理，表面粗糙度控制在Ra0.8以下，和前端盖内的导向环、密封圈配合的时候，能有效降低密封件的磨损速度，延长气缸的整体使用寿命，前端的活塞杆伸出端加工有标准外螺纹，配套的锁紧螺母可以方便用户连接不同的推头、压头或者连接附件，不需要额外做二次加工。后端盖位置集成了进气接口和缓冲结构？不对，这款小缸径气缸很多是采用橡胶缓冲，没有可调气缓冲，靠端盖内侧的缓冲垫吸收活塞到位的冲击，适合行程不长、

　　运行速度不算特别高的工况，建模的时候要注意缓冲垫的安装槽尺寸，避免缓冲垫突出量过大导致气缸实际行程缩水。安装边界上，这款气缸的缸体外径是统一的圆柱面，用户可以根据实际需求选配法兰安装件、脚架安装件或者尾部铰接件，不需要对缸体本身做修改，建模的时候预留了标准安装件的配合尺寸，不管是轴向法兰安装还是侧面抱箍安装都能适配，两端的气口采用了标准内螺纹接口，和常规气动接头的匹配度很高，不需要单独定制接头。在实际选型应用里，这类气缸通常用于压紧、推送、分拣这类负载不大的动作，比如流水线上面的工件到位挡停、小型零件的压装定位、治具的快速夹紧，因为缸体重量轻，甚至可以直接安装在滑动模组的滑台上作为末端执行件，不会给运动轴带来过多的额外负载。

　　设计这款三维模型的时候，重点还原了各个零件的配合关系，比如活塞上的密封圈槽尺寸、导向环的安装间隙、活塞杆与端盖的同轴度要求，所有密封沟槽的尺寸都符合气动元件的通用设计标准，不会出现建模后尺寸不符合实际密封件选型的问题，缸筒的壁厚也按照1.6MPa的工作压力做了强度校核，正常工况下不会出现缸筒变形的问题。很多新手工程师在做这类气缸建模的时候，容易忽略活塞杆伸出后的导向长度，导致模型里导向配合段过短，实际使用的时候活塞杆伸出后会出现下垂、卡滞的问题，这款模型里前端盖的导向长度按照缸径的1.2倍做了设计，即使是满行程伸出的状态，也能保证足够的支撑长度，避免活塞杆受侧向力的时候出现弯折。另外尾部的进气口位置做了避让设计，当气缸采用尾部铰接安装的时候，气管不会和安装座发生干涉，铰接孔的尺寸也匹配标准的气缸销轴，用户直接选型后就能把模型导入到自己的设备装配里，不需要再做尺寸修正。
