螺栓端子铝电解电容三维结构数模

　　做工业电源、变频驱动类设备的结构设计时，这类螺栓端子的高压大容量电解电容是BOM里绕不开的核心被动器件，这次完成的这款450V耐压等级、4700μF容量规格的电容三维数模，完全按照量产实物的安装边界、外形公差做的1:1还原，能直接导入设备总装做干涉检查，不用再拿着规格书反复核对安装孔位、接线空间。

　　先从实际应用场景说，这类电容大多用在工业变频器的直流母线环节、大功率UPS的储能滤波回路、光伏逆变器的直流侧支撑、高频开关电源的输入输出滤波位置，和普通引线式电解电容不同，螺栓端子的结构能承载更大的纹波电流，大电流充放电时端子接触电阻更小，不会出现引线式电容长期大电流工作后引脚氧化、接触不良的问题，适合长期在高负荷工业环境下连续运行。

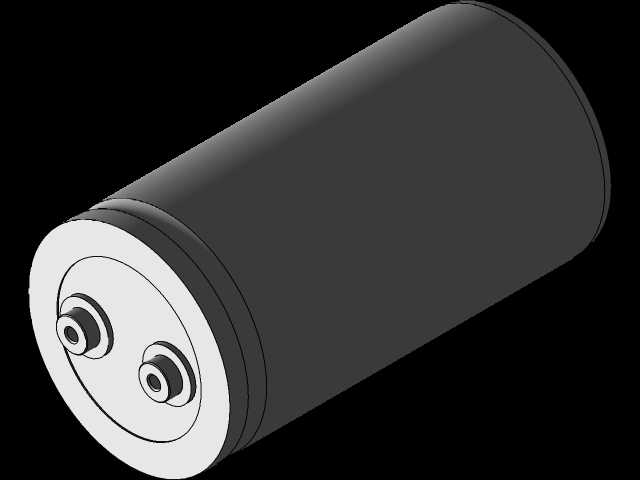

　　做这个数模的时候，首先卡的是安装边界尺寸：圆柱壳体的外径、本体总长度都是按照量产实物的最大公差做的包络，因为很多设备里电容是装在电容安装板、或者散热风道旁边的，要是尺寸做小了，实际装配时会和旁边的IGBT模块、铜排、风道隔板产生干涉，尤其是电容顶部的两个螺栓接线端子，特意留足了接线端子的旋转空间、螺母锁紧的操作空间，两个端子的中心距、端子突出壳体端面的高度都严格对应实物，做铜排设计的时候不用再额外预留调整余量，能直接按照数模的端子位置做折弯铜排的建模。

　　外形结构上，这款电容采用全密封铝壳卷绕结构，壳体外侧没有多余的安装凸耳，实际安装时是通过配套的电容固定卡箍抱紧圆柱壳体，再把卡箍固定在安装板上，所以数模里特意把壳体的圆柱度做了还原，没有做多余的倒角或者结构凸起，方便设计人员直接在装配里调用标准卡箍模型完成固定结构设计。壳体端面的两个螺栓端子是极性区分的，正极端子的标识、端子周边的绝缘凸台结构都做了还原，绝缘凸台的高度刚好能避免接线时铜排和铝壳端面接触造成短路，实际做安规距离校核的时候，能直接通过数模测量带电端子到壳体、到周边接地结构的电气间隙，不用再单独查规格书的绝缘尺寸。

　　从设计思路来说，做这类电子元器件的三维数模，最忌讳只做个大概的圆柱外形忽略细节结构，很多新手建模的时候只画个圆柱加两个圆柱当端子，结果实际装配时发现端子的绝缘台占了空间，或者电容长度算短了，导致母排长度不够、接线时应力过大。这次建模的时候，特意把壳体端面的卷边封边结构做了出来，卷边的圆角、突出端面的高度都和实物一致，因为这个位置是电容密封的核心结构，安装时如果卡箍太靠近卷边位置，长期震动可能会破坏密封结构导致电解液漏液，所以数模里保留这个结构，能提醒设计人员在布置卡箍安装位置时避开卷边区域，留出足够的安全距离。

　　实际选型搭配的时候，这类高压大容量电容通常不会单只使用，大多是多只并联或者串并联组成电容组，这时候数模的外形准确性就更重要，多只电容并排安装时，壳体之间的留隙要满足散热要求，因为电容工作时自身会产生热量，尤其是在高频纹波电流较大的工况下，壳体温度会升高，如果安装时间隙过小，风道通风不畅，会大幅缩短电容使用寿命，用这个准确的数模做排布，就能精准控制电容之间的安装间距，保证风道能顺利带走电容表面的热量。另外端子的高度一致性也很重要，多只电容并联时，连接铜排要保持平整，要是端子高度做的有误差，铜排安装时会产生内应力，长期震动可能会导致端子密封失效，所以建模时两个端子的端面平面度、和壳体端面的平行度都做了严格约束，和实物的形位公差保持一致。

　　还有一个容易被忽略的细节，就是电容的防爆阀结构，这类大容量高压电解电容的壳体底部或者端面会设置压力释放防爆阀，当内部因为过温、过压产生气体时，防爆阀会优先打开释放压力，避免壳体爆裂，这次建模的时候也把端面的防爆阀压痕结构做了还原，设计人员在布置电容周边结构的时候，要注意不要在防爆阀的泄压方向布置易碎的元器件或者带裸露带电体的结构，避免防爆阀打开时喷出的高温电解液和气体造成二次损坏，这个细节如果在建模时省略，很容易导致结构设计时在泄压方向布置了不该有的零件，留下安全隐患。

　　从安装维护的角度说，这个数模也预留了足够的接线操作空间，端子的螺栓规格对应实际的M6或者M8接线螺栓，建模时留足了套筒扳手的操作空间，不用等实物做出来才发现端子旁边的结构挡住了扳手，没法锁紧螺母。另外电容的重量也按照实物的密度做了质量属性配置，做设备整体的重心计算、安装板的强度校核时，能直接调用数模的质量参数，不用再手动估算重量，提高整体结构设计的准确性。

　　很多做工业设备结构设计的工程师都有体会，被动元器件的数模准确性往往决定了整机装配的一次成功率，尤其是这类体积大、安装位置固定、需要连接大电流铜排的器件，要是数模不准，后续改铜排、改安装板的工作量会非常大，这个完全按照实物结构还原的电容数模，能覆盖从方案排布、结构干涉检查、铜排设计、安规距离校核、散热风道设计到维护空间验证的全流程设计需求，不用再反复核对规格书调整尺寸，能大幅减少结构设计阶段的重复工作，避免生产装配时出现干涉、安装不上的问题。
