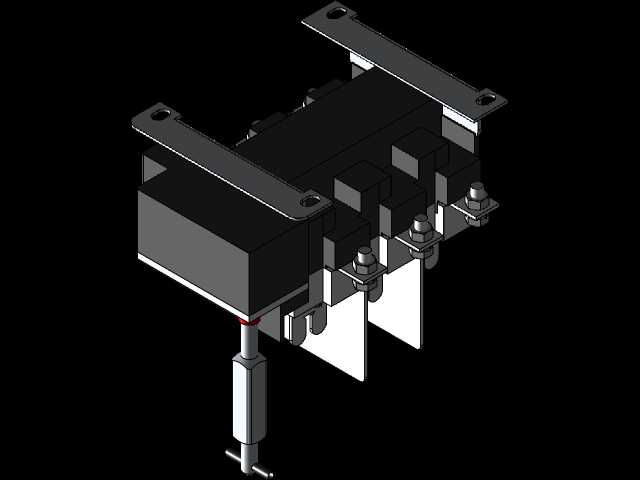

FN125型转换器开关结构三维设计

　　在低压配电回路、工业设备控制柜体、小型机电装备的电气通断与回路切换场景中，这类转换器开关承担着多回路电源切换、负载通断控制的核心作用，是电气控制系统里不可缺少的基础执行元件。不同于普通民用开关，工业场景下的转换器开关需要兼顾安装适配性、接线可靠性、操作稳定性，还要能适配不同柜体的安装空间，避免和柜内其他电气元件产生干涉。从结构设计来看，这款FN125转换器开关的主体采用模块化堆叠布局，核心的触头与灭弧结构集成在黑色绝缘基座内部，基座选用耐电弧、抗老化的绝缘工程材质，能够在额定负载通断时隔绝电弧外溢，避免相邻回路出现短路风险。基座两侧延伸出的金属安装支架采用冷轧钢板冲压成型，支架上预留的两个长圆形安装孔可以适配不同孔距的安装面板，

　　安装时不需要额外打孔调整，能够兼容标准DIN导轨安装与面板螺钉固定两种方式，适配不同柜体的安装需求。接线端采用螺栓式压紧结构，每个接线端子都配套了防松垫片与压紧螺母，接线时将剥好的线芯插入端子孔后拧紧螺母即可，能够避免设备运行过程中因振动导致的接线松动、接触不良问题，大电流通断场景下也能保持稳定的接触压力，减少接头发热的隐患。操作端延伸出的金属操作杆带有定位卡扣结构，操作时的旋转行程有明确的档位阻尼感，能够清晰区分通断、不同回路的切换位置，避免操作时出现档位误判，操作杆的长度设计也预留了面板安装后的操作余量，不会因为面板厚度偏差导致操作行程不足。从安装边界来看，这款开关的主体宽度控制在紧凑尺寸范围内，

　　安装支架的突出高度低于主体顶部的接线端高度，在柜内布局时，上下方向需要预留接线操作空间，左右方向不需要额外预留过多避让距离，能够和相邻的小型断路器、接线端子排紧密排布，充分利用柜体内部的安装空间。设计过程中重点考虑了实际装配的工艺性，所有金属冲压件都做了圆角钝化处理，没有尖锐的毛刺棱角，装配时不会划伤操作人员的手部，也不会破坏接线的绝缘层；绝缘基座的拼接结构采用卡扣加定位柱的组合方式，装配时不需要额外涂胶或者打螺钉，就能保证基座上下部分的拼接精度，内部触头的对位偏差控制在极小范围内，避免因装配偏差导致的触头接触压力不均、通断卡滞问题。在实际选型应用中，这类转换器开关常被用在小型设备的双电源切换回路、电机的正反转控制回路、

　　多组负载的分路控制场景，相比一体式的大型转换开关，它的结构更紧凑，成本更可控，同时能够满足中小功率负载的通断需求；安装时需要注意操作杆的伸出长度要和面板厚度匹配，过厚的面板需要配套加长操作杆，避免操作不到位，接线时要根据负载电流选择对应线径的导线，压紧螺母的拧紧力矩要控制在合理范围，既要保证接触可靠，也要避免力矩过大压断线芯或者损坏端子螺纹。从三维建模的角度来看，这款模型完整还原了开关的所有外部结构细节，包括安装支架的孔位尺寸、接线端子的螺栓规格、操作杆的卡扣结构，在做柜体布局设计、电气元件装配校验时，可以直接导入装配体中做干涉检查，不需要再手动测绘元件尺寸，能够大幅缩短电气柜的设计周期，避免实际装配时出现元件干涉、安装孔位不匹配的问题。模型的结构拆分也贴合实际生产的装配逻辑，每个独立零件都有清晰的结构边界，做结构改进时可以直接在对应零件上修改参数，比如调整安装支架的孔距适配非标准安装面板、更换不同长度的操作杆适配不同厚度的柜门，都能快速完成模型调整，不需要重新构建整体结构。
