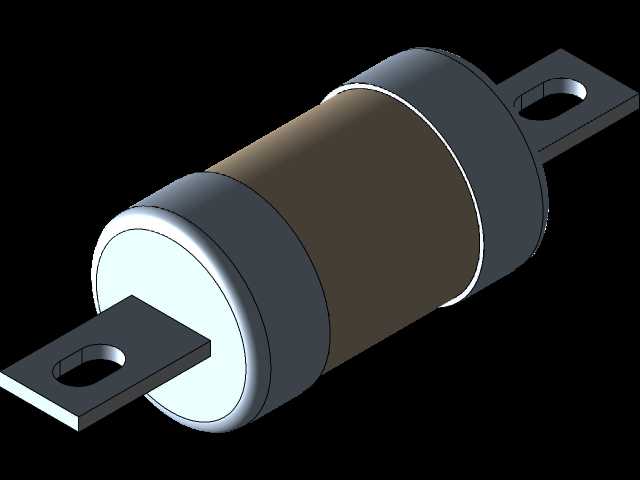

在低压配电、工业电气控制柜、新能源储能变流回路这类场景里,过流保护器件的选型直接决定整套系统的故障容错能力,这款带平板安装脚的圆筒型熔丝,就是针对大电流回路短路、过载防护需求设计的硬件结构。从实际安装场景来看,这类熔丝通常被布置在主回路进线端、功率模块输入侧这类故障电流冲击概率较高的位置,两端的带孔平板接线端不需要额外的接线座转接,直接通过螺栓就能和母排、接线端子完成刚性连接,相比插装式熔丝,这种连接方式的接触电阻更小,大电流持续导通时的温升更低,能适配额定电流数百安级别的回路使用。
从结构设计逻辑来看,整体采用同轴圆筒布局,中间的熔芯封装段采用绝缘耐温的壳体包裹,既可以避免熔丝熔断时产生的电弧、金属喷溅物对外围器件造成损伤,也能隔绝外部粉尘、潮气对内部熔芯的侵蚀,适配车间、户外配电等多尘、湿度波动较大的使用环境。两端的金属端盖和中间绝缘壳体采用压合密封结构,端盖向外延伸出一体化的平板接线脚,接线脚上的安装孔做了倒角处理,螺栓穿入时不会刮伤接线面的镀覆层,能保证长期使用后的接触稳定性。接线脚和端盖的过渡位置做了圆弧加强处理,避免安装时螺栓拧紧力矩过大导致接线脚根部出现应力断裂,这个细节在现场施工时很关键,很多同类型产品就是因为过渡位置直角应力集中,安装时稍不注意就会出现开裂报废的问题。
做三维结构设计时,首先要明确安装边界的约束:这类熔丝的安装通常是在母排上预留对应孔位,两个接线脚的孔中心距是核心安装尺寸,建模时需要严格控制这个尺寸的公差,避免现场安装时出现孔位对不上的问题;其次是圆筒主体的外径尺寸,要和配套的绝缘护套、灭弧罩的内腔尺寸匹配,不能出现护套无法套入的情况;接线脚的厚度要根据额定电流对应的载流量设计,保证导通时的电流密度在合理区间,避免接线脚过热。另外,建模时需要还原壳体表面的防滑纹理、端盖的压合台阶这些细节,方便后续做装配干涉检查时,能准确判断和相邻器件、绝缘隔板的安全间隙是否满足电气安规要求。
从功能特性上看,这种结构的熔丝在回路出现过载电流时,内部熔芯会按照预设的时间-电流特性熔断,快速切断故障回路,避免故障电流烧毁后端的功率器件、线缆甚至引发电气火灾。相比电子式的过流保护装置,这种无源结构的熔丝可靠性更高,不会因为控制回路失电、传感器故障出现保护拒动的问题,是电气回路里最基础也最可靠的一道保护防线。在做设备结构布局时,还要考虑熔丝的拆装空间,要保证熔丝两端的螺栓有足够的操作空间,更换时不需要拆解周边的其他器件,降低后期运维的难度。另外,建模时要注意两端接线脚的平面度要求,保证安装时和母排的贴合面积足够,减少接触不良导致的局部过热问题,这些细节都是实际工程应用里反复验证过的设计要点,直接影响器件的实际使用寿命和保护可靠性。
