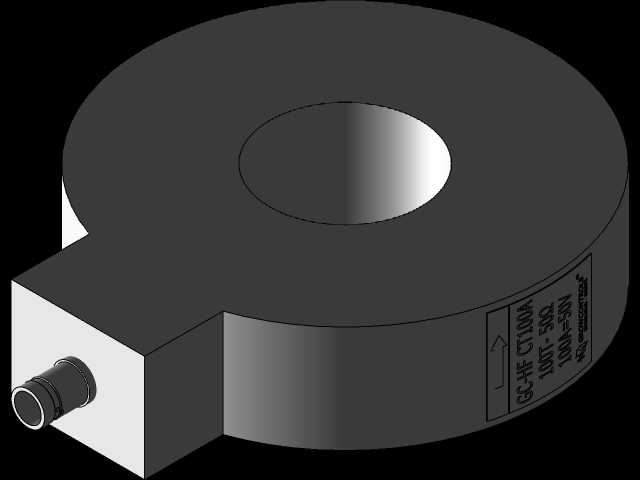

穿心式高频电流传感元件三维结构

　　做电力电子测试台架搭建这么多年，穿心式高频电流传感器是台架上最常接触的检测元件之一，这次还原的这款环形穿心结构的高频CT，从结构设计到安装适配都踩过不少实际项目的坑，建模的时候特意把现场遇到的安装干涉、信号接头防护这些细节都做了还原。先从实际应用场景说起，这类高频电流传感元件最常出现在高频逆变电源测试、大功率IGBT驱动回路电流采集、高频感应加热设备的电流监测、EMC传导测试的电流采样环节，和普通工频电流互感器不同，高频场景下磁芯的涡流损耗、屏蔽层的接地连续性、接头的阻抗匹配都会直接影响采样精度，所以结构设计上的细节比普通工频CT要讲究得多。这款传感元件采用环形穿心的主体结构，中心的通孔是供被测载流导体穿过的通道，建模的时候特意把通孔的内壁做了光滑处理，还原实际产品里的绝缘衬层安装位，现场安装的时候，单根或者多根并排的载流母排、电缆直接从中心孔穿过即可，不需要断开主回路，这也是穿心式结构在大电流高频检测场景里最受欢迎的点——不用破坏原有动力回路的走线，安装的时候只需要预留足够的穿线空间，不需要对主回路做截断、驳接，大幅降低了现场改造的工作量。主体的环形部分内部是纳米晶磁芯的封装腔体，建模的时候把磁芯的封装壁厚做了准确还原，实际产品里这个壁厚既要保证磁芯不受外部机械应力挤压——要知道高频磁芯如果受外力产生应力，磁导率会发生漂移，直接导致采样比例失准，又要兼顾整体的结构强度，避免安装紧固的时候外壳变形压迫磁芯。

　　侧面延伸出来的凸台是信号输出接头的安装位，这次建模还原的是常用的BNC快插接头，这种接头在高频测试场景里阻抗匹配特性好，插拔方便，接头和壳体的衔接处做了凸台加强结构，实际使用的时候，测试线缆经常会被拉扯，这个加强筋结构能避免接头根部的焊盘受外力脱落，之前项目里用过没有加强结构的同款传感器，拉扯两次就出现接头松动、信号跳变的问题，所以这个细节在建模的时候特意做了还原。从安装边界来看，这款环形主体的外径适配大部分工业柜内的安装空间，中心通孔的尺寸可以满足最大100A载流的电缆或者薄母排穿过，安装的时候不需要额外的固定支架，依靠自身的环形结构可以直接卡在母排上，或者用扎带穿过壳体侧面预留的绑扎位固定在安装板上，整体的安装高度很低，不会和柜内的其他元器件产生干涉，之前在做紧凑型逆变柜的测试台架时，柜内母排和柜门的间隙只有不到30mm，这款薄型环形结构的传感器刚好能塞进去，换成其他方形结构的电流传感器就会出现柜门关不上的问题。设计思路上，这款传感器把信号处理的部分全部集成在环形壳体的侧边凸台里，没有额外的外置信号处理盒，整体一体化程度很高，外壳采用屏蔽金属材质，建模的时候把壳体表面的标识印刷位做了出来，实际产品上的变比标识、极性标识、耐压等级标识都印在环形壳体的侧面，方便现场接线的时候核对极性，避免接反导致采样信号反向。要知道高频电流采样的时候，传感器的极性如果接反，虽然不会像工频CT那样出现开路高压的风险，但会导致示波器或者采集卡的信号相位反向，

　　很容易让调试人员误判回路的工作状态，所以清晰的极性标识在结构设计里是很重要的细节。另外，壳体的接缝处做了折弯扣合的结构，不需要额外的螺丝固定，既保证了屏蔽层的连续性，又提升了装配效率，实际拆解过同款产品，这种扣合结构的屏蔽效能比螺丝固定的结构更好，因为接缝处的导电连续性更均匀，不会出现螺丝之间的缝隙导致的电磁泄漏，在强电磁干扰的工业现场，这种结构能有效减少外部空间电磁辐射对采样信号的干扰，避免采样波形出现毛刺、跳变的问题。从实际使用的角度来说，这类高频CT的工作频带覆盖几十kHz到几MHz，刚好覆盖电力电子设备里的开关频率范围，结构设计上的薄型化、穿心式、一体化接头这些特点，都是为了适配工业现场紧凑安装空间、低改造工作量、

　　高抗干扰能力的需求，建模的时候把这些实际使用中会接触到的结构细节全部做了还原，不管是做台架设计的选型参考，还是做设备结构的干涉检查，这个模型都能直接用在装配体里，不需要再额外调整结构细节。之前有年轻工程师做设计的时候，随便找了个环形CT的模型凑数，结果没注意接头的伸出方向，实际装配的时候接头刚好顶到旁边的电容，最后只能临时改母排走向，耽误了不少调试时间，所以这类元件的三维模型，细节尺寸的准确性、接头位置的还原、安装边界的准确表达，比单纯的外形像要重要得多，这次建模的时候特意把接头的伸出长度、凸台的尺寸、中心孔的位置公差都按照实际产品的尺寸做了校准，确保导入装配体之后能直接用来做干涉检查，不会出现模型和实物尺寸偏差导致的安装问题。
