ZMPT101B交流电压传感检测模块结构设计

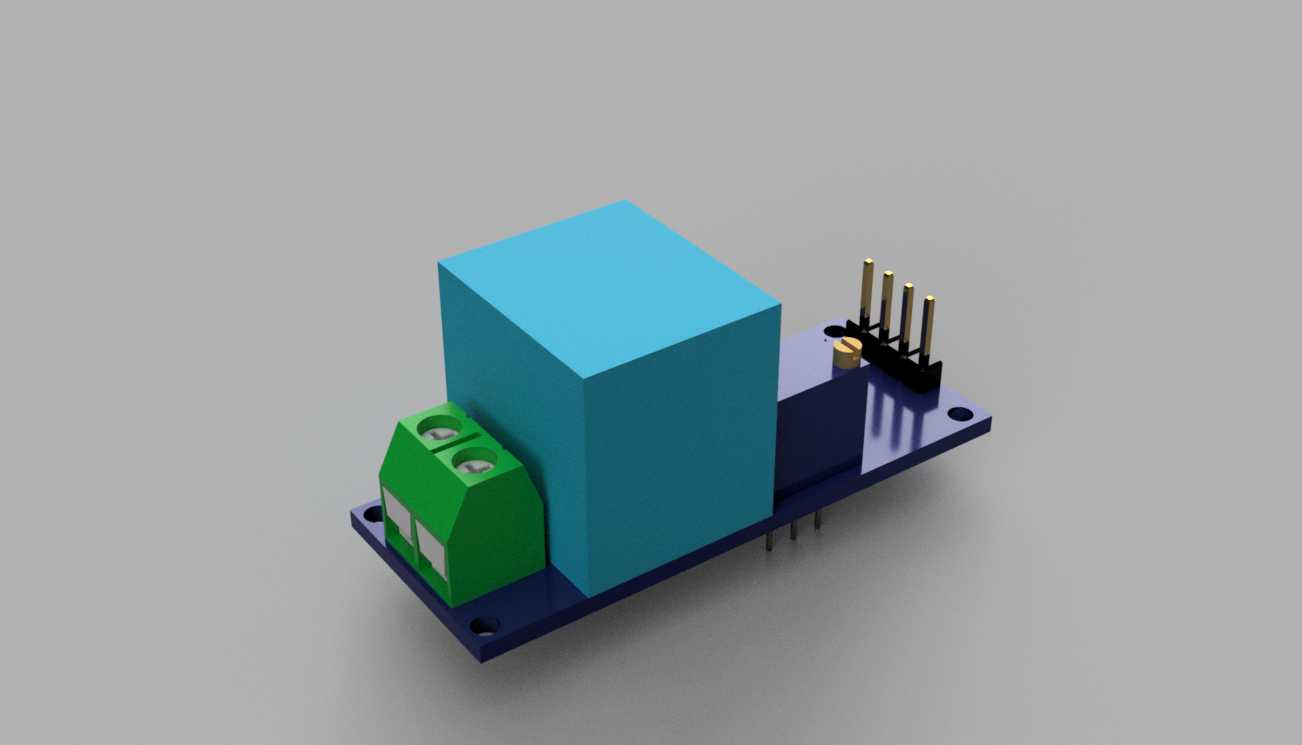

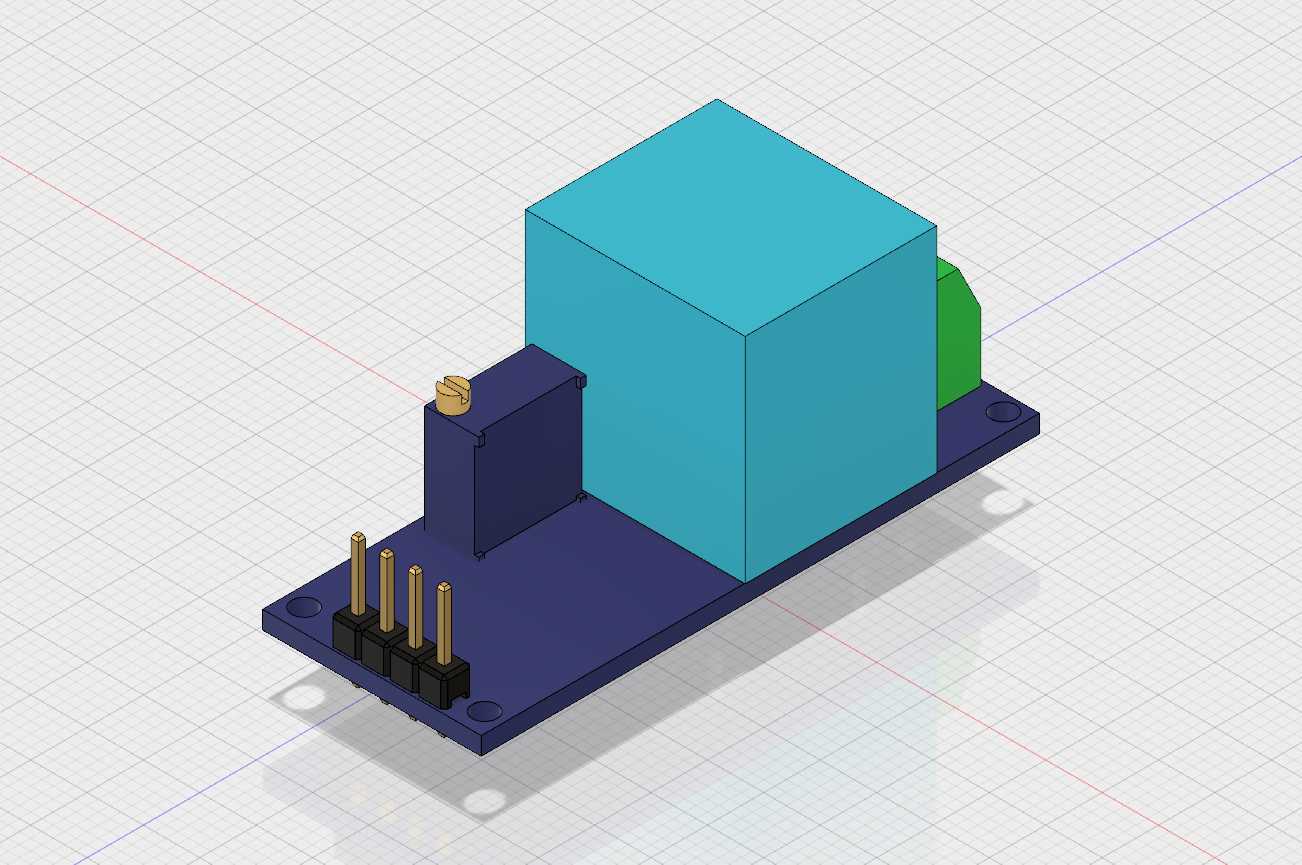

　　做工业配电监测、小型用电设备状态采集的项目时，这类交流电压传感模块是绕不开的前端采集部件，这次建模还原的ZMPT101B模块，核心是把强电侧的交流电压信号按固定比例转换成弱电侧可被MCU直接采样的低压信号，全程做到强弱电隔离，避免后端控制电路被强电串扰损坏。先从实际安装场景说，这类模块大多直接插焊在主控PCB的排针座上，也有部分场景用杜邦线外接，所以建模时首先卡准了排针的间距——标准2.54mm排针间距，四枚直插排针的位置严格对齐常用的传感器接口定义，分别对应信号输出、地、电源正、校准端，插装时不会出现针脚错位顶坏焊盘的问题。模块的核心感应元件是立式的电压互感器，建模时把互感器的塑封外壳、内部磁芯的占位都做了还原，

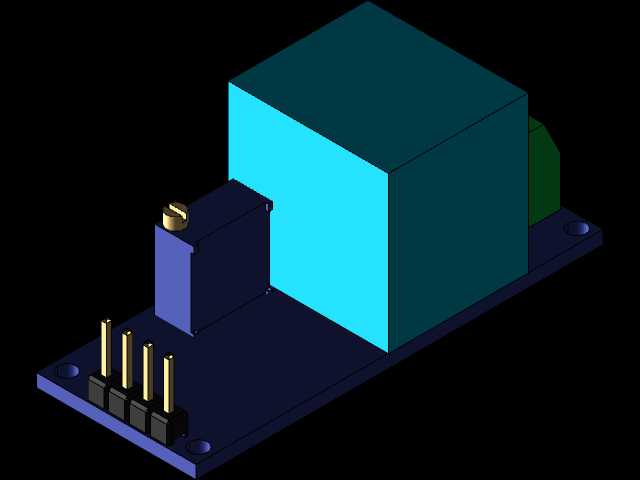

　　互感器本体的安装位置特意留了和周边元件的安全爬电距离，毕竟是强弱电隔离的核心部件，外壳到侧边接线端子的距离满足基础的绝缘要求，不会因为积灰、受潮出现爬电打火的问题。侧边的绿色接线端子是强电输入端，建模时做了压线螺丝的凸起结构，端子的开口尺寸适配0.5-1.5平方的单股硬线，现场接线时不用额外压接冷压端子，直接剥线插入拧紧螺丝就能固定，适合配电盘、设备电控柜内的快速布线。PCB基板的厚度按常规1.6mm玻纤板参数建模，四个角预留了3mm直径的安装孔，孔位间距适配常用的M3尼龙螺柱，要是需要把模块独立固定在电控箱导轨附近，直接用螺柱加螺母就能锁附，不会因为设备运行的振动导致排针松脱。模块上的小型蓝色电位器是校准用的调节部件，

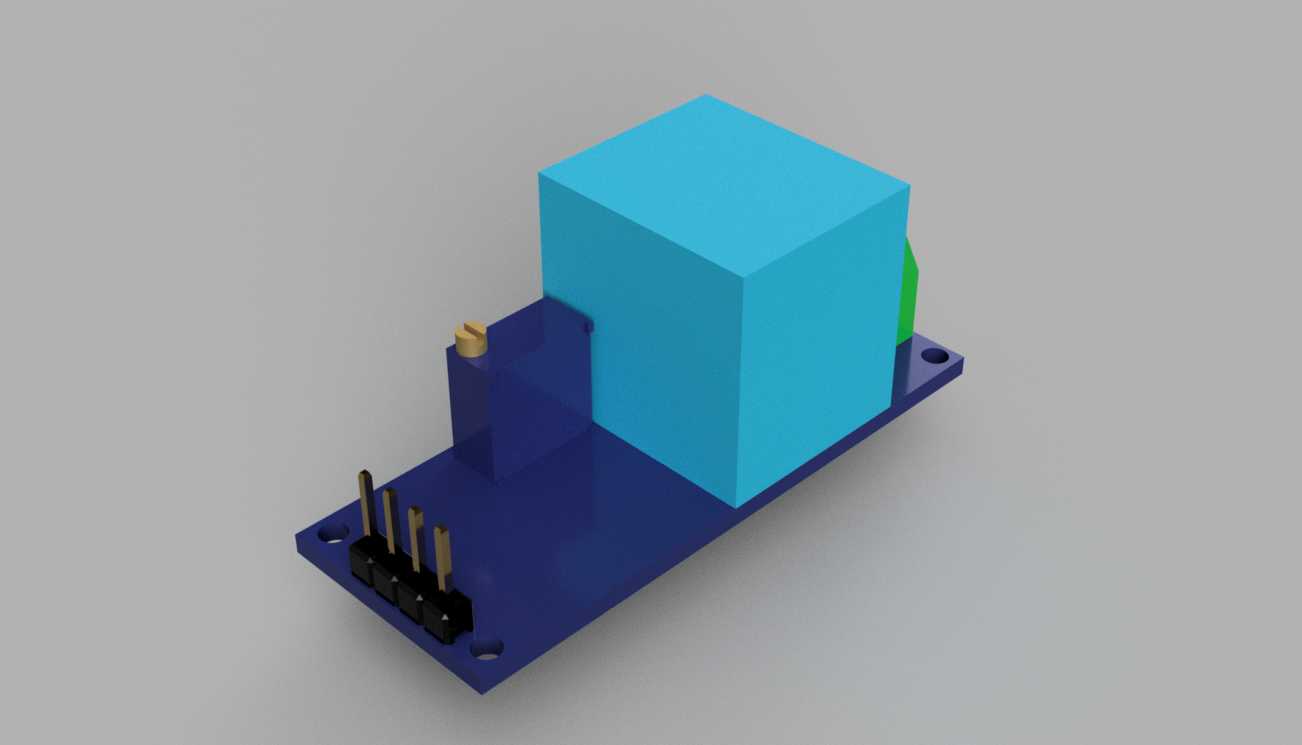

　　建模时还原了电位器的调节旋钮槽位，实际使用时用一字螺丝刀就能旋转调整输出信号的幅值，匹配不同量程的AD采样端口，电位器的位置特意设在模块侧边，不会被上方的互感器本体挡住调节空间，现场校准不用拆拔模块就能操作。从设计逻辑上看，整个模块的元件布局遵循强弱电分区的原则，强电输入端子在模块最外侧，互感器作为隔离屏障放在中间，弱电侧的排针、电位器都在靠近主控板的一侧，布线时强弱电走线不会交叉，最大程度降低工频干扰对采样信号的影响。实际应用里，这类模块常被用在智能插座的电压采集、光伏并网侧的电压监测、小型UPS的输入输出电压检测、工业设备的过压欠压保护前端，采样精度能满足民用和常规工业场景的监测需求，响应速度跟得上工频交流电的周期变化，

　　不会出现信号滞后导致的保护误动作。建模时还考虑了模块的外围避让空间，互感器本体的高度是整个模块的最高尺寸，在做整机结构堆叠时，模块上方要留至少2mm的净空，避免和上层的PCB或者结构件干涉，接线端子的前方要留至少10mm的接线操作空间，方便螺丝刀拧紧压线螺丝，排针侧的下方要留够焊盘的焊接空间，要是做波峰焊的话，排针周围3mm内不要布置过高的元件，避免影响焊接质量。模块的整体外形是规整的矩形，没有外凸的异形结构，做PCB拼板或者结构件开孔时，直接按外轮廓尺寸预留位置就行，不用做额外的异形避让，适合批量生产时的结构适配。另外模块上的元件都采用直插封装，建模时还原了每个元件的引脚折弯角度和焊盘位置，要是做PCB Layout的参考，直接导入模型就能核对元件干涉，不用反复调整封装位置。
