三相整流功率模块安装基座结构设计

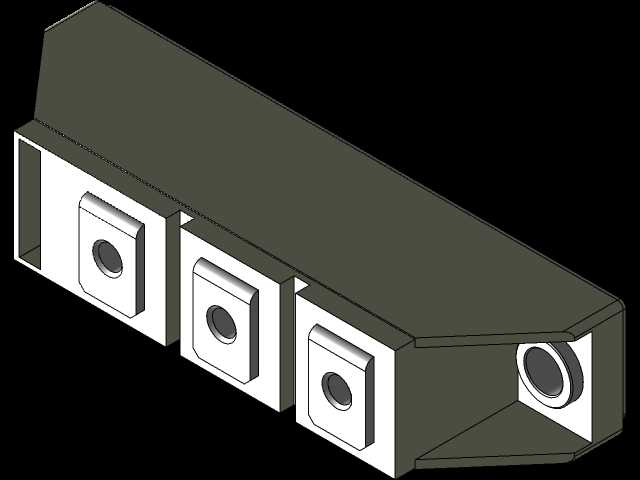

　　在工业变流、电机驱动、大功率电源整流的应用场景里，功率半导体器件的安装承载结构直接决定了器件运行的稳定性与散热效率，这款SKKH系列整流模块的安装基座，就是针对100A以上电流等级的三相整流桥器件设计的专用承载结构。从实际设备装配的角度看，这类基座首先要满足功率器件的安装定位需求，三个并排的安装凸台对应模块内部三组整流芯片的压装位置，每个凸台上的通孔用于穿过芯片组的固定螺栓，凸台的凸起高度经过精准计算，既保证芯片压装时的受力均匀，避免应力集中导致的芯片碎裂，又能在基座内部预留出足够的走线与绝缘间隙，防止高压工况下出现爬电击穿。基座一端的大尺寸轴套结构，是用于模块主电极的引出与定位，轴套的内径匹配标准铜排接线端子的尺寸，壁厚满足大电流通过时的载流强度要求，同时轴套与基座主体的连接位置做了加厚过渡处理，能够承受接线时的扭力载荷，避免长期震动工况下出现连接部位开裂。

　　从设计思路上看，这款基座采用了分体式压装的结构逻辑，主体的深灰色部分为绝缘耐高温的工程塑料壳体，承担整体的绝缘防护与外形定位功能，三个白色的安装凸台与端部轴套为高强度绝缘陶瓷材质，兼顾机械强度与耐高温性能，两种材质通过过盈压装结合为整体，既避免了全陶瓷结构的脆性易损问题，又解决了全塑料结构高温下易变形、强度不足的缺陷。在安装边界的设计上，基座的背部为平整的贴合面，能够完全贴合在散热器的安装平面上，贴合面的平面度控制在0.02mm以内，保证导热硅脂能够均匀填充间隙，最大化降低热阻；基座两侧的翻边结构用于整体模块在设备机箱内的固定，翻边上预留的卡槽可以匹配机箱内的标准安装导轨，也可以通过螺栓穿过翻边上的预留孔进行硬固定，适配不同的安装场景。

　　在实际使用中，这类基座承载的整流模块通常应用在直流焊机、工业变频器、充电机整流单元、电解电镀电源等设备中，工作时模块内部的芯片会产生大量热量，基座的结构设计需要保证热量能够快速通过背部贴合面传导到散热器上，因此三个安装凸台的背部与壳体背部平面保持齐平，芯片压装后底部直接与凸台接触，热量能够通过陶瓷凸台快速传导到背部的散热器，避免热量在壳体内部积聚。同时基座的内部空腔做了加强筋设计，在不增加整体壁厚的前提下提升了壳体的结构强度，能够承受芯片压装时数吨的压力而不出现变形，空腔内的空间还可以用于填充导热灌封胶，进一步提升整体的导热性能与绝缘等级，防止潮湿、粉尘等工况因素影响模块的绝缘性能。

　　从外形尺寸的适配性来看，这款基座的整体宽度匹配标准160A功率模块的安装尺寸，三个安装凸台的中心距与市面上主流西门康型SKKH系列模块的芯片间距完全兼容，能够直接替换同类型的进口模块基座，降低设备的备件成本。端部轴套的中心高度与凸台安装面的高度差经过校准，保证主电极接线后与安装平面保持足够的安全距离，同时电极的引出方向与基座长度方向平行，方便设备内部的铜排走线，减少接线时的弯折应力。在细节设计上，每个安装凸台的边缘都做了倒角处理，既方便压装时的导向定位，又避免了尖锐边角在装配时划伤操作人员或者破坏绝缘层，凸台上的安装孔边缘做了沉台设计，螺栓拧紧后螺母能够完全沉入沉台内，不会突出凸台表面影响芯片的平整压装。

　　针对工业现场的复杂工况，这款基座的材质选型也充分考虑了耐候性要求，工程塑料壳体选用的是加纤阻燃PBT材质，能够在120℃的长期工作温度下保持结构稳定，阻燃等级达到V0级，即使模块出现故障打火也不会出现壳体燃烧的情况；陶瓷凸台选用的是95氧化铝陶瓷，具备优异的绝缘性能与导热性能，同时抗热震性能良好，能够承受模块工作时的温度循环冲击，不会因为反复冷热出现开裂。基座整体的装配公差控制在±0.05mm以内，保证芯片压装后各个电极的位置度符合要求，能够直接适配自动化的模块组装生产线，提升批量生产时的装配效率，减少人工调整的工时成本。在设备维护场景中，这种标准化的基座结构也方便故障模块的快速更换，不需要对设备内部的安装位进行额外修改，直接替换模块即可恢复设备运行，降低现场维护的难度与停机时间。
