多回路转换开关三维结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:495030
  • 多回路转换开关三维结构设计

  在低压配电与工业控制回路的搭建场景里,转换开关是承担多回路电源切换、负载通断控制、测量回路档位切换的核心基础元件,这款多回路转换开关的三维结构,完全围绕工业现场的实际安装与使用需求完成细节设计。从实际使用场景来看,这类转换开关常被应用在工厂低压配电柜的进线电源切换工位、小型设备的多档位控制回路、机床的操作模式选择单元,以及建筑配电的备用电源投切位置,需要在有限的安装空间内,同时承载多路电路的可靠接通与分断,还要兼顾操作时的手感反馈与长期使用的结构稳定性。

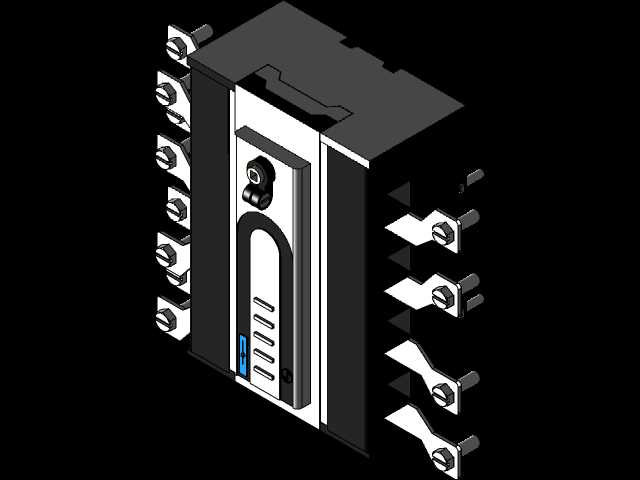

  从结构设计思路来看,这款开关采用模块化堆叠式的内部触头布局,侧面伸出的多组带螺栓锁紧结构的接线端子,对应不同的回路触点,每一组端子都预留了足够的接线操作空间,现场接线时不需要额外调整相邻端子的位置,普通的十字螺丝刀就能完成导线的锁紧固定,端子的金属嵌件直接与内部触头模块连通,避免了额外转接带来的接触电阻升高问题。开关正面的操作区域设置了带档位定位的旋钮结构,旋钮下方的档位标识槽可以粘贴不同的回路标识,方便现场操作人员快速识别当前开关所处的回路位置,操作旋钮的阻尼经过结构优化,切换档位时会有清晰的卡位反馈,避免出现档位切换不到位导致的回路虚接问题。

  考虑到工业现场的安装兼容性,这款开关的外形尺寸完全适配常规的低压电器安装导轨,同时也预留了螺栓固定的安装孔位,既可以卡在标准DIN导轨上完成快速装配,也能通过螺栓直接固定在设备的安装面板上,安装边界的设计充分考虑了柜内布线的空间需求,开关本体与相邻电气元件之间只需要预留常规的安全间隙即可,不需要额外占用过多的柜内空间。开关的外壳采用卡扣加定位筋的组合固定方式,外壳拼接处的错位量控制在极小范围内,既可以保证内部触头模块的定位精度,也能在需要检修内部触点时快速拆开外壳,不需要破坏整体结构。

  在功能特性的设计上,这款转换开关的触头采用分腔隔离结构,每一组回路的触头都有独立的绝缘腔室,避免不同回路之间出现电弧串扰的问题,即使在带载切换回路的工况下,分断产生的电弧也会被限制在独立腔室内快速熄灭,不会影响相邻回路的正常工作。开关侧面的端子排布采用错位布局,不同电位的接线端子之间的爬电距离满足低压电器的安全规范要求,即使在潮湿、多粉尘的工业现场环境下,也能有效避免端子间的漏电、闪络问题。正面操作区域的防护结构做了凸起设计,安装在设备面板上时,操作旋钮与面板之间的缝隙可以通过配套的密封圈实现面板侧的防护,避免现场的粉尘、水渍从操作缝隙进入开关内部。

  从三维建模的细节来看,所有的安装孔位、端子尺寸、操作件的配合公差都完全按照实物的装配关系还原,每一个螺栓的锁紧位置、卡扣的配合深度、触头模块的堆叠顺序都和实际生产的装配逻辑一致,不管是用来做配电回路的三维布线仿真,还是做设备操作面板的布局干涉检查,都可以直接调用这个模型完成整体装配验证,不需要再额外调整结构尺寸。建模时特意还原了开关操作旋钮的转动行程,在三维环境中可以模拟不同档位切换时的旋钮位置,方便设计人员提前核对面板上的档位标识位置是否合理,避免出现标识与实际档位错位的问题。
