连续驱动式摩擦焊接设备三维结构设计

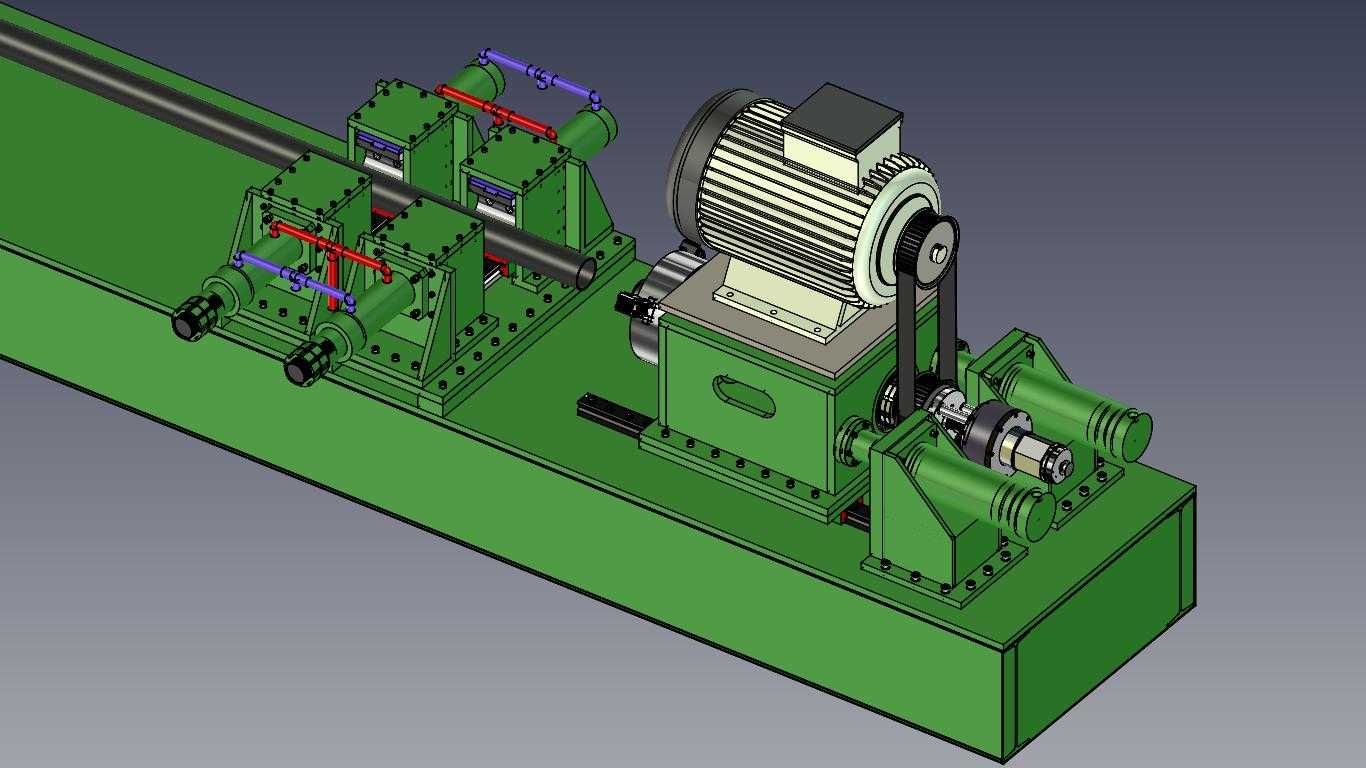

　　这套摩擦焊接设备的三维结构，针对金属棒材、管材类零件的固相连接需求设计，目前在航空航天管件对接、汽车传动轴生产、液压杆件加工、石油钻杆连接等场景都有广泛应用，区别于传统熔焊工艺，它依靠焊接端面相对旋转摩擦生热实现材料塑性连接，不需要填充焊材，也不会产生熔焊常见的气孔、夹渣、焊缝余高过大等缺陷，接头强度普遍能达到母材等强水平。从结构布局来看，整套设备采用卧式长床身设计，床身作为所有部件的安装基准，采用整体箱型焊接结构做加强筋布局，加工时需要保证上平面的直线度与各安装面的平行度，避免长行程工况下出现夹具偏移影响同轴度。传动端布置在床身一侧，主轴组件通过带传动与驱动电机连接，电机安装座设置了可调节的张紧结构，方便皮带磨损后调整预紧力，

　　主轴前端配备了专用的工件夹持卡盘，卡盘的定心精度直接决定焊接工件的同轴度，设计时预留了不同规格卡爪的安装接口，可适配直径范围内的圆形工件装夹。床身的导轨面上布置了两组移动夹具滑台，滑台通过直线导轨与床身连接，每一组滑台都配备独立的液压夹紧机构，夹紧力可根据工件材质、直径调整，避免薄壁管件装夹变形，同时滑台的进给油路设置了分级调速功能，摩擦阶段可实现快进、工进的速度切换，顶锻阶段可输出稳定的顶锻压力，保证焊接界面的塑性金属充分挤压结合。两套移动夹具的设计是为了适配不同长度工件的焊接需求，当焊接长尺寸工件时，两套夹具可同时夹持固定工件，减少工件悬伸带来的颤振，焊接短工件时可单独使用靠近主轴端的夹具完成装夹，夹具上的夹紧块采用可更换结构，

　　针对不同截面形状的工件可更换对应型面的夹紧块，不需要整体更换夹具组件。管路布局方面，设备的液压油管、冷却水管采用分排布置的方式，旋转部位的管路预留了足够的活动余量，避免滑台移动时出现管路拉扯、磨损的问题，主轴部位专门设置了冷却回路，可带走连续焊接过程中主轴轴承产生的热量，避免长时间工作出现轴承过热抱死的问题。安装边界上，这套设备的床身底部设置了六个可调垫铁安装位，安装时需要通过垫铁调整床身水平，水平度误差控制在每米0.02mm以内，设备两侧需要预留至少一米的维护空间，方便更换皮带、检修夹具、清理焊接飞边，主轴端的电机接线位置需要预留布线空间，液压站可根据车间布局布置在设备侧方或者后方，油路长度不超过五米即可保证压力响应速度。

　　设计过程中重点考虑了焊接过程的受力变形问题，主轴箱与床身的连接采用了双排螺栓紧固加定位销的结构，承受顶锻力时不会出现位移，滑台的导轨选用了重载型滚柱直线导轨，可承受顶锻阶段的轴向冲击力与径向载荷，夹具的夹紧力作用点与工件中心等高，避免装夹时工件出现上翘或者下偏的问题。实际使用中，这套设备可完成碳钢、不锈钢、铝合金、铜合金等多种异种金属的连接，尤其是针对熔焊难度大的异种材料对接，摩擦焊的工艺优势更为明显，焊接过程中不需要焊材、保护气，单件焊接时间通常在十几秒到几十秒之间，生产效率远高于传统氩弧焊、手工电弧焊工艺，焊接完成后的飞边可通过配套的车削装置去除，工件可直接进入下一道加工工序。
