移动式MIG-MAG气体保护焊机结构设计

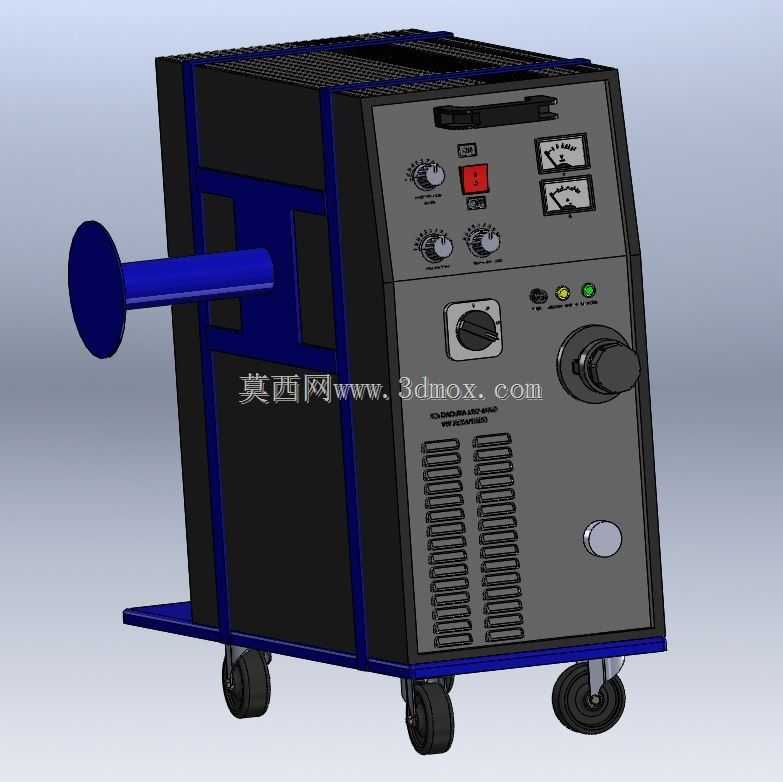

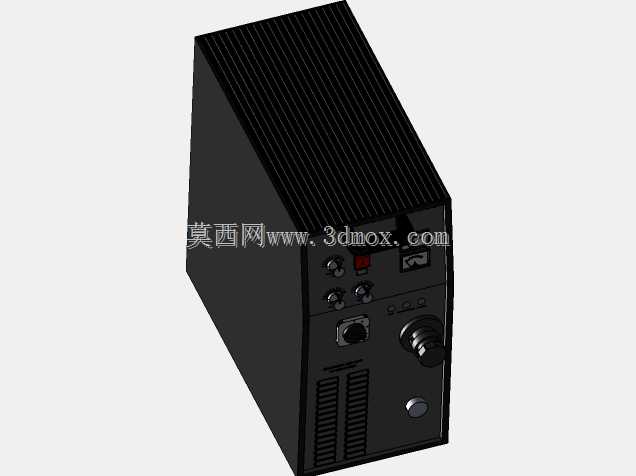

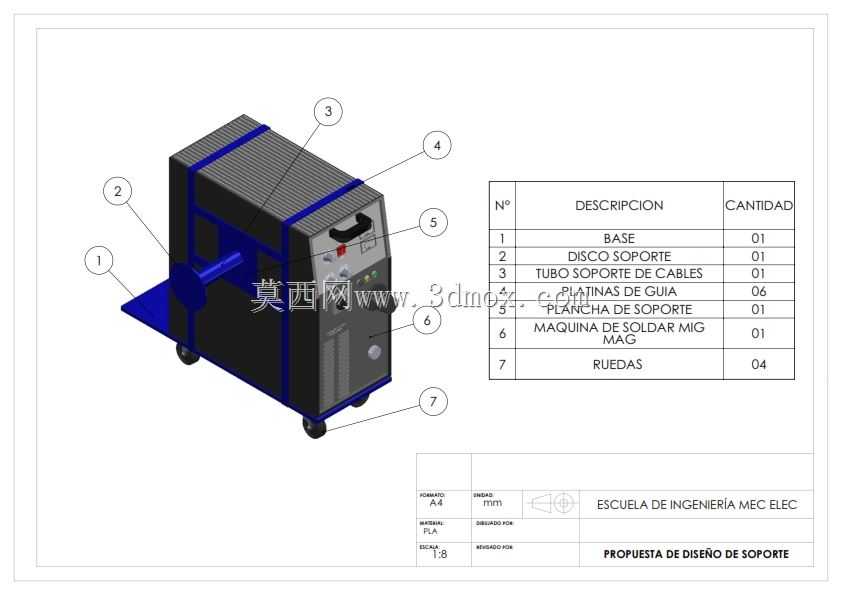

　　这款移动式MIG-MAG气体保护焊接设备，主要面向车间零散焊接工位、户外现场施工作业、小型金属加工门店等需要频繁转场的焊接场景，可完成碳钢、低合金钢、不锈钢等多种常用金属材料的半自动焊接作业，适配不同直径的实心焊丝、药芯焊丝焊接工艺需求，能覆盖从薄钣金拼接到场内小型结构件组焊的多数常规焊接工况。设备整体采用框架式承载结构，主体框架选用矩形钢管弯折焊接成型，外侧覆盖冷轧钢板冲压的防护壳体，框架底部安装三个带刹车的万向脚轮，单轮额定承载满足整机组装后带焊丝盘满负载移动的承重要求，脚轮安装位置避开底部通风槽的投影区域，防止移动过程中杂物卷入通风通道。设备正面操控区域按照操作人员常规站立作业的人机尺寸布局，最上方区域布置两块指针式显示仪表，

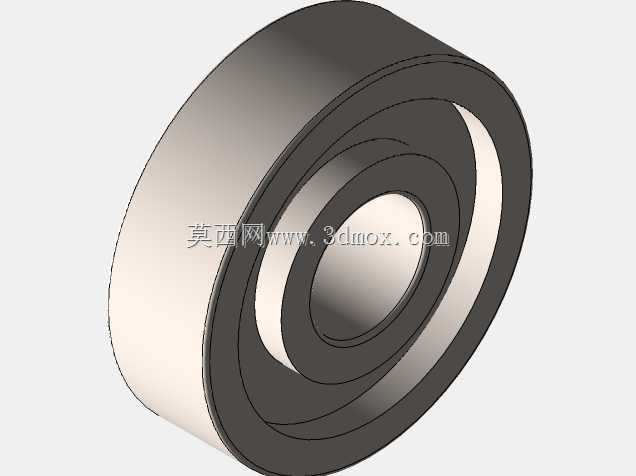

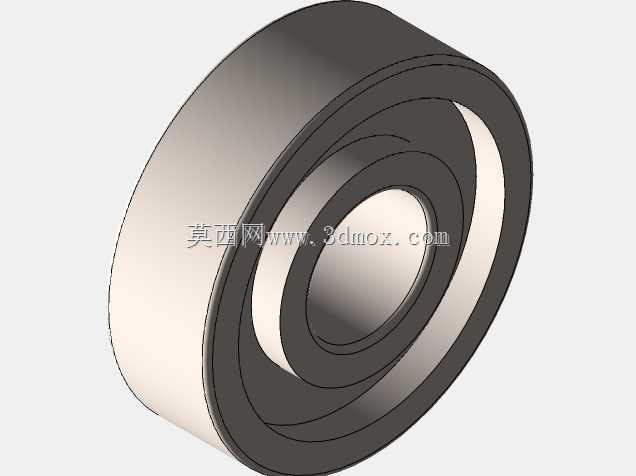

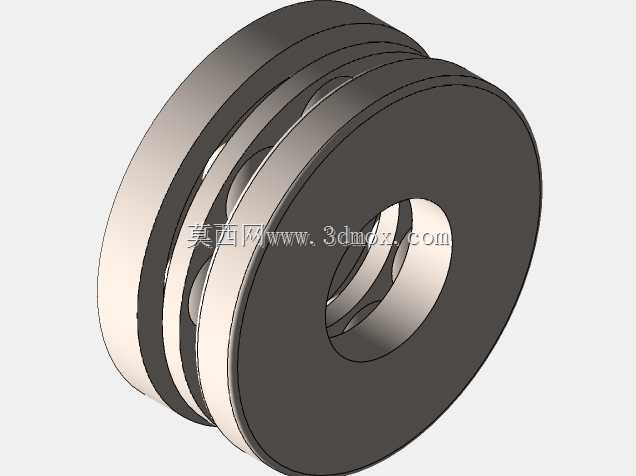

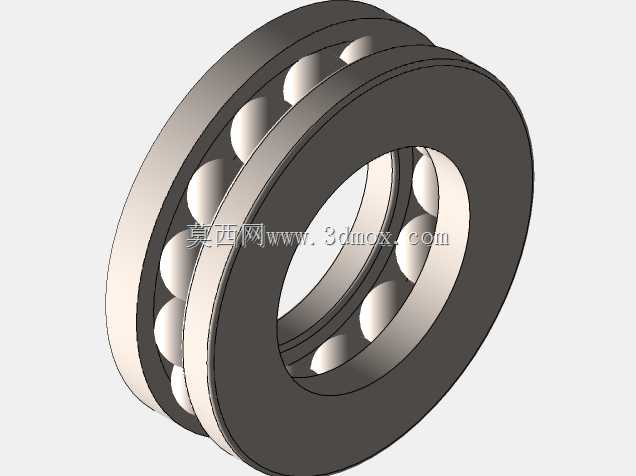

　　分别对应焊接电流、电弧电压的实时数值显示，仪表下方设置红色急停按钮，按钮周边做凸起防护边设计，避免误碰触发停机；操控区中部排布三个调节旋钮，分别负责送丝速度、焊接电压、电感参数的调节，旋钮旁设置对应参数的刻度标识，无需额外查阅说明书即可快速完成参数匹配；操控区下方设置气体检测按钮、电源指示灯、故障报警灯、过热保护指示灯，操作人员可直观掌握设备运行状态，最右侧的大直径旋钮为焊接电流粗调档位开关，旋钮做防滑滚花处理，戴焊接防护手套也可顺畅操作。设备左侧伸出的悬臂结构为焊丝盘安装轴，轴端设置快拆锁紧结构，更换焊丝盘时无需额外工具即可完成拆装，悬臂长度适配标准规格的焊丝盘安装尺寸，安装后焊丝盘与设备侧盖板预留足够的转动间隙，

　　避免送丝过程中焊丝盘剐蹭壳体。设备正面下半区域开设阵列式通风散热槽，槽孔采用向下倾斜的冲压结构，既保证内部功率元件、变压器、整流模块的通风散热需求，又能防止焊接飞溅、车间粉尘直接落入设备内部，散热槽旁设置圆形的接地端子安装位，方便现场快速接好焊接地线。设备顶部设置内嵌式提手结构，与底部脚轮配合，短距离转场时可通过提手抬起越过地面障碍物，长距离移动时可直接推行。设备内部的布局按照强弱电分离的原则设计，主功率回路布置在设备后侧靠近散热风道的位置，控制电路板布置在操控面板后方的屏蔽腔体内，送丝机构安装在靠近焊丝盘悬臂的侧腔位置，缩短送丝路径长度，减少送丝阻力，保证送丝过程的稳定性，气路管路沿框架内侧排布，避开高温发热元件，

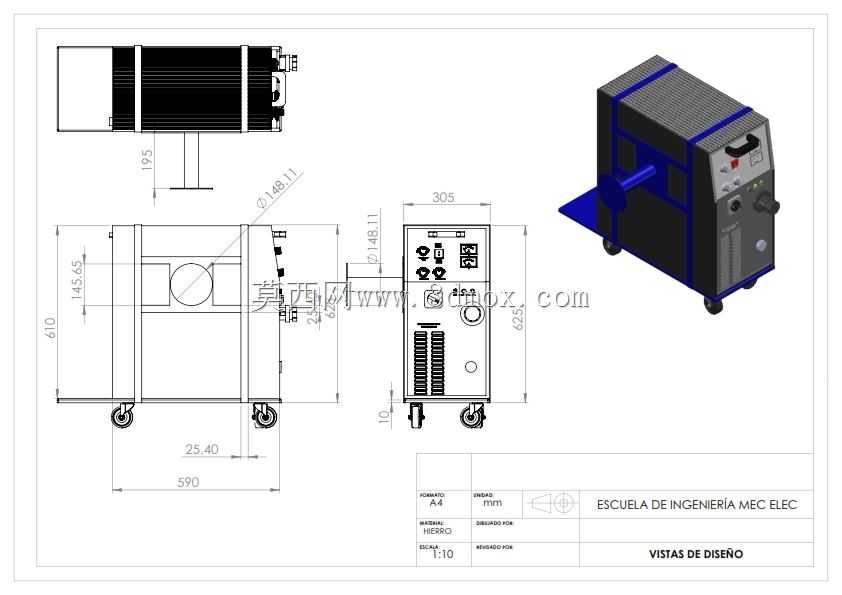

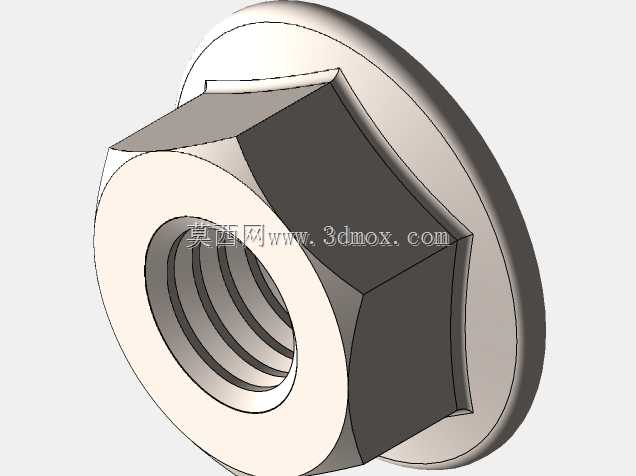

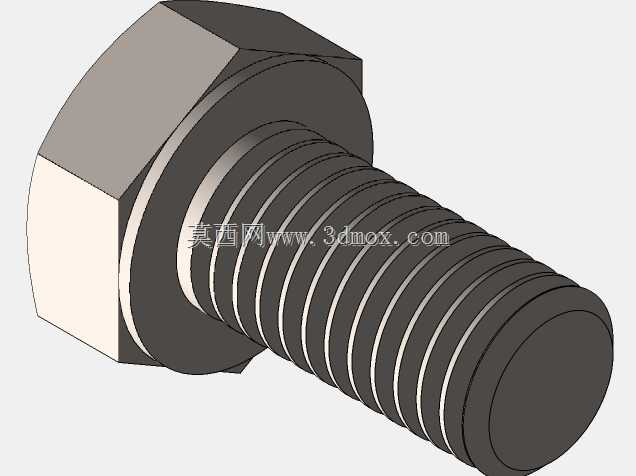

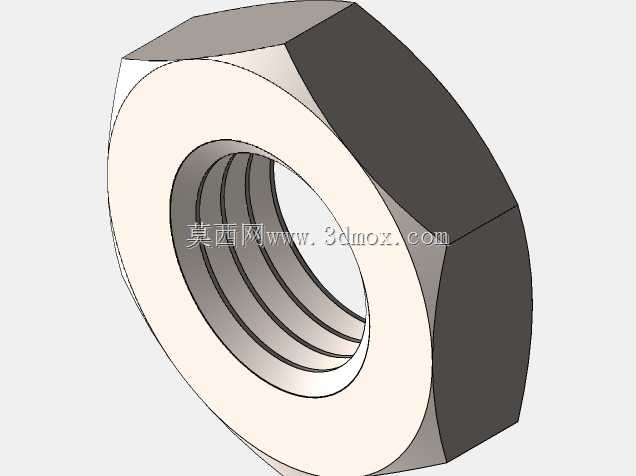

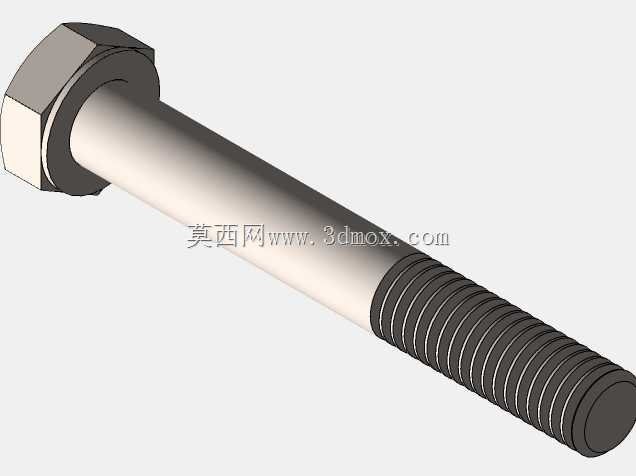

　　防止管路长期受热老化。整机的外形尺寸控制在常规车间通道、施工电梯的通行尺寸范围内，无需拆解即可通过多数厂区的标准宽度通道，设备后侧设置电源输入线缆的收纳挂钩，转场时可将线缆缠绕收纳，避免线缆拖地磨损。设备的壳体拼接处采用折边咬合加紧固件连接的方式，既保证壳体的结构强度，又方便后期维护时快速拆解盖板，检修内部元件，所有外露的紧固件均选用镀锌防锈材质，适配焊接车间多烟尘、高湿度的作业环境，操控面板的标识采用丝网印刷工艺，耐摩擦、耐焊接飞溅烫损，长期使用不会出现标识模糊的问题。
