小型烧烤辅助用离心鼓风机三维设计

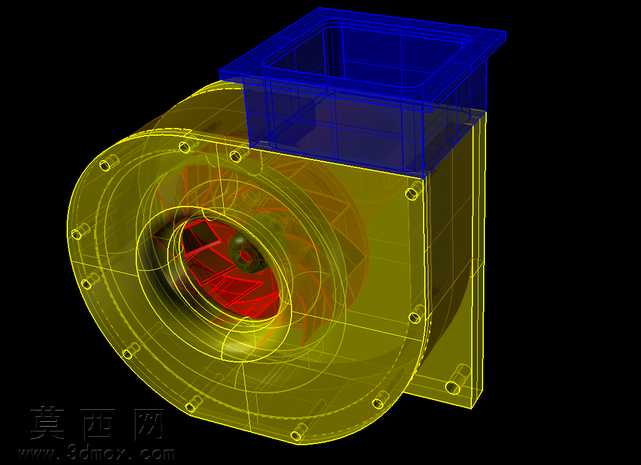

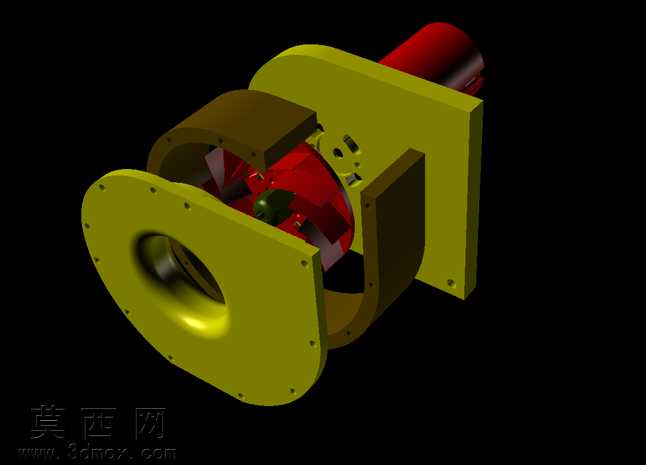

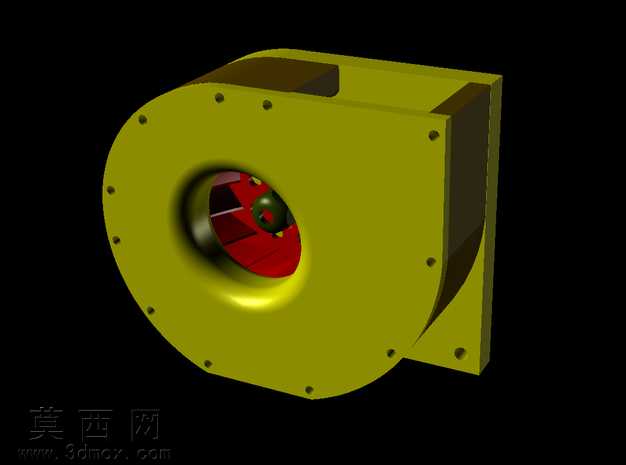

本作品为适配烧烤场景快速引火需求设计的小型离心风机，整体采用三维建模软件完成全参数化结构搭建，建模过程中优先考虑CNC铣削加工的工艺可行性，将风机主体蜗壳、内部叶轮的结构均设计为可通过铝块一体铣削成型的形态，规避复杂倒扣、薄壁易变形等加工难点，确保模型可直接对接机加工生产流程。模型采用线框透视渲染方案呈现内部结构，蜗壳部分赋予半透明黄色材质，可清晰观测到内部流道的曲面过渡形态，顶部方形进风口结构采用半透明蓝色材质区分，直观展示进风段的方形转接结构，内部叶轮部分赋予红色半透明材质，清晰呈现叶轮的叶片排布、轮毂连接结构，侧方圆形出风口的法兰安装孔位、蜗壳拼接的螺栓孔位均做了精准建模，所有孔位的位置、孔径参数均匹配标准紧固件尺寸，底部安装支座的固定孔位也做了细节还原，可直接用于安装定位。设计思路上，该风机参考大型旋风过滤单元的离心风机结构做等比例缩小，适配12V直流2500转100W驱动电机的安装尺寸，在蜗壳流道设计上优化了小尺寸下的气流导向曲面，减少风阻提升送风效率，整体结构紧凑体积小巧，既可以满足烧烤时快速助燃引火的送风需求，也可作为小型排风、送风场景的动力部件使用。建模过程中对各部件的装配间隙做了合理预留，叶轮与蜗壳内壁的间隙控制在合理范围，避免运转时出现剐蹭问题，各拼接部件的定位止口结构也做了细节设计，确保装配时的同轴度与密封性，整体模型结构完整，细节还原度高，可直接用于结构验证、加工生产参考或相关场景的方案演示。
