立式垂直切割工装裁切执行机构

　　这套垂直布置的裁切执行机构，主要面向中小型物料定长切断、型材端面修整、软包材料分切以及小型工件工位内切边的自动化产线场景，常见于3C小件装配线、包装辅机工位、塑胶件后处理工序以及实验室小型试样制备台架。整套机构没有采用大型切割机的落地龙门框架，而是把执行端直接集成在工位安装立板上，适配现有流水线侧边加装改造的需求，不需要单独开挖设备基础，也不用占用主线体的通行空间，在老旧产线自动化升级时，只需要在工位护栏侧预留对应安装孔位即可完成挂载。

　　从功能实现逻辑来看，机构的进给动力由侧置的直线驱动单元提供，驱动端连接滑动载板，载板上同时搭载裁切刀具的夹持座与工件对位的双侧定位叉臂。待加工工件输送到裁切位后，两侧的叉臂先从工件上下轮廓的外侧合拢，把待切部位的两侧物料牢牢限位，避免裁切过程中材料翘曲、移位导致切口偏斜；定位完成后，驱动单元带动载板沿垂直于工件送料的方向进给，装夹在载板上的刀具沿预设轨迹完成冲切或者锯切动作，裁切完成后载板快速回退，定位叉臂松开，物料即可继续沿主线输送。整套动作的逻辑顺序在机械结构上做了硬限位保证：定位叉臂的合拢行程先于刀具进给行程触发，不需要额外增加复杂的传感器联锁，就能避免刀具先接触未定位工件的故障，在低成本自动化工位里可靠性表现很突出。

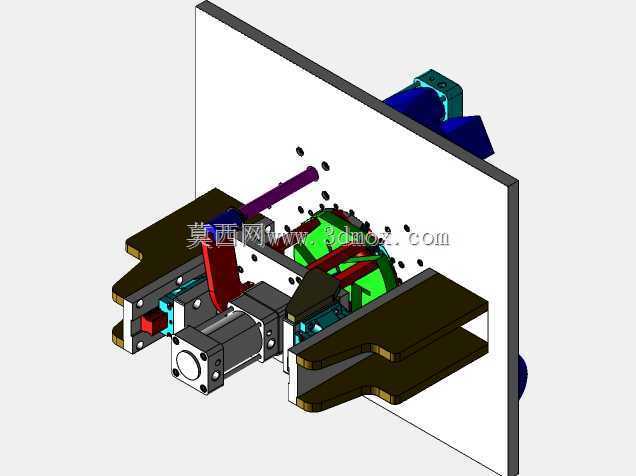

　　结构设计上，安装基准是一块厚质立式安装背板，背板上预先加工了阵列排布的安装孔，既可以固定驱动单元的安装脚座，也能根据不同工件的裁切高度调整刀具夹持座、定位叉臂的安装位置，孔位间距按照常用工装模组的安装模数设置，改造时不需要二次在背板上大面积钻孔。背板朝向工件的一侧铺设了两条平行的线性导向滑轨，滑动载板通过滑块与滑轨配合，承受裁切过程中的径向反作用力，避免驱动输出轴直接承受侧向载荷，大幅延长驱动部件的使用寿命。刀具夹持部分做了快换结构，松开侧面的紧固螺钉即可更换不同刃口形式的刀具：裁切软质塑胶、包装膜可以换装薄型直刃切刀，裁切硬质小型材可以换装圆盘锯片或者冲切刀头，同一套台架不用改动主体结构就能适配多种物料的加工需求。双侧定位叉臂采用上下对称的仿形轮廓，和工件接触的端面贴有缓冲垫层，夹紧时不会刮伤工件表面，叉臂的伸出长度可以通过腰型孔调节，适配不同宽度规格的工件定位。

　　安装边界方面，整套机构挂载完成后，背板的整体高度适配常规工位的护栏安装区间，横向宽度不超过单个人工操作位的占用空间，进给方向的伸出长度根据裁切行程设定，最大裁切行程覆盖常规小型工件的切边余量需求，不会和主线体上的输送辊道、挡料机构发生运动干涉。机构的所有运动部件都布置在背板朝向工件的一侧，驱动单元的尾端、调节紧固件都预留了操作空间，日常维护时站在工位外侧就可以完成刀具更换、导轨润滑、紧固件复检的工作，不需要钻入设备内部。气路或者走线的路径沿背板侧边的走线槽布置，随动部分的管线用拖链约束，往复运动过程中不会出现管线弯折、缠绕的问题。在工位布局时，只需要在裁切位的下方预留落料缺口，切下的边角料可以直接落入下方的废料收集槽，不需要额外增设废料输送结构。整套结构的刚性经过裁切反作用力校核，滑轨的选型预留了足够的载荷余量，长期高频往复运行也不会出现载板晃动、切口台阶的问题，针对小批量多品种的生产场景，只需要更换对应仿形的定位叉臂和匹配刀具，就能快速切换生产品类，换型耗时远低于通用大型切割设备。
