大流量消防水炮三维结构设计

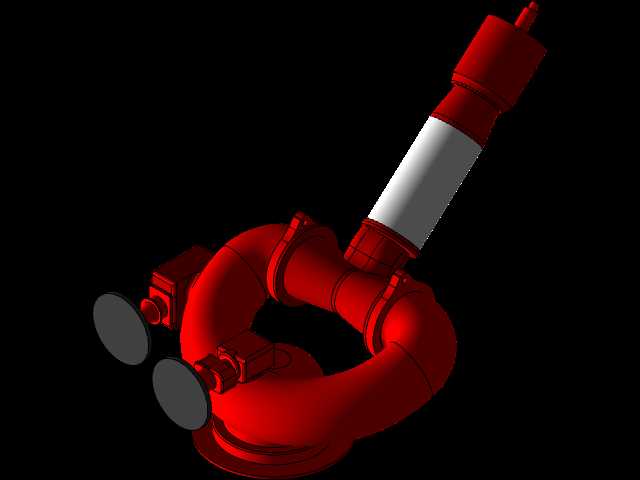

　　本次呈现的大流量消防水炮结构，核心围绕12000gpm的额定喷射流量做适配设计，这类设备主要部署在石化仓储区、大型油气码头、空港停机坪这类高危火灾风险场景，这类场景一旦出现火情，燃烧物热值高、蔓延速度快，普通小流量消防炮无法在安全距离外快速压制火势，需要大流量喷射形成足够厚度的水幕或者泡沫覆盖层，快速切断燃烧链式反应。从结构设计逻辑来看，整个炮体的流道做了全程圆弧过渡处理，没有出现直角弯折或者截面突变的结构，这是因为大流量工况下，流道局部阻力损失会直接影响炮口出口压力，进而影响有效射程和射流凝聚性，环形的炮座流道设计可以让进水端的两股来流充分匀压，避免单侧进水带来的流道偏流问题，减少炮体喷射时的反冲振动。炮身的俯仰段采用分段式结构，

　　下部红色段为承压流道主体，中间银灰色段为俯仰转动的密封配合段，上部炮口段做了渐缩处理，用来提升出口射流的初速度，同时炮口内置稳流结构，打散大尺度的水流涡团，让射流在远距离输送时不会过早散裂，保证有效灭火距离内的水柱冲击力。安装边界层面，炮座底部的两个法兰接口为标准进水接口，可直接对接消防供水干线或者泡沫混合液管路，接口的中心距、法兰螺栓孔分布都匹配常规重型消防设备的安装基座尺寸，安装时不需要额外做转接法兰适配，炮体的水平回转范围覆盖360度全周，俯仰角度覆盖负角度俯冲到近区灭火到70度以上仰角覆盖高处火情的区间，转动部位采用耐磨密封件，既可以承受1.6MPa以上的工作压力，也能在火情处置时快速调整喷射角度，不需要额外借助工具。

　　从功能特性来看，这类大流量消防炮既可以直流水柱喷射远距离压制火源，也可以切换喷雾模式形成防护水幕，掩护现场作业人员推进，炮体的转动阻尼经过匹配设计，既可以在喷射反作用力下保持姿态稳定，也能让操作人员单人完成角度调整，不需要额外的锁定机构反复操作。设计过程中针对炮体的壁厚做了等强度校核，流道转弯处因为水流冲击压力更高，壁厚做了局部加厚处理，避免长期承压或者水锤冲击出现结构破损，炮体外部的加强筋布局既提升了整体结构刚性，也不会额外增加过多重量，方便后期的维护拆装。这类设备在实际应用中，往往和固定消防炮灭火系统联动，也可以搭载在重型消防车上作为车载主炮使用，其流量参数可以满足单台设备覆盖数千平米防护区域的灭火需求，

　　相比多台小流量设备协同作业，大流量炮的响应速度更快，作业时需要的操作人员更少，在高危火情场景下的处置效率更高。建模过程中对所有配合面的公差做了预留，转动部位的配合间隙控制在合理范围，既不会因为间隙过大出现泄漏，也不会因为间隙过小导致转动卡涩，所有连接部位的密封槽尺寸都匹配标准密封件规格，后期维护更换配件不需要定制非标件，降低全生命周期的使用成本。
