泵送粘性液体双作用气动泵结构设计

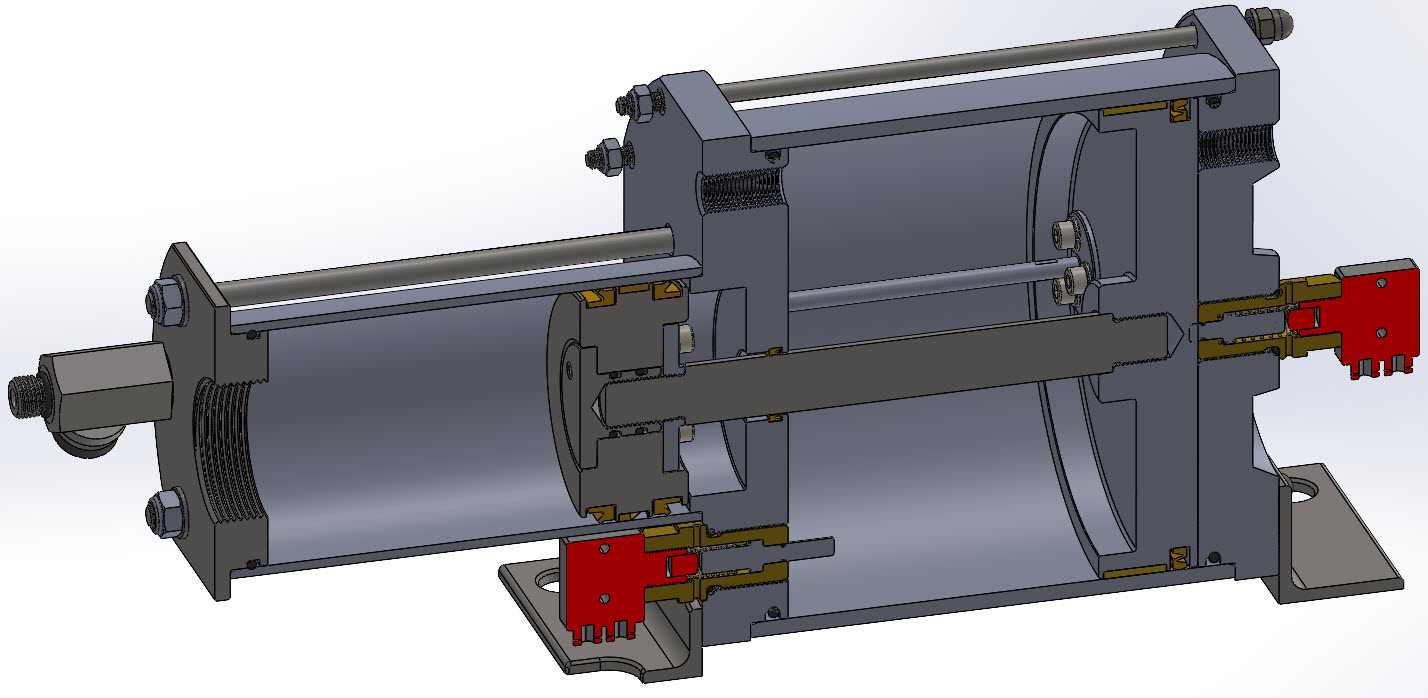

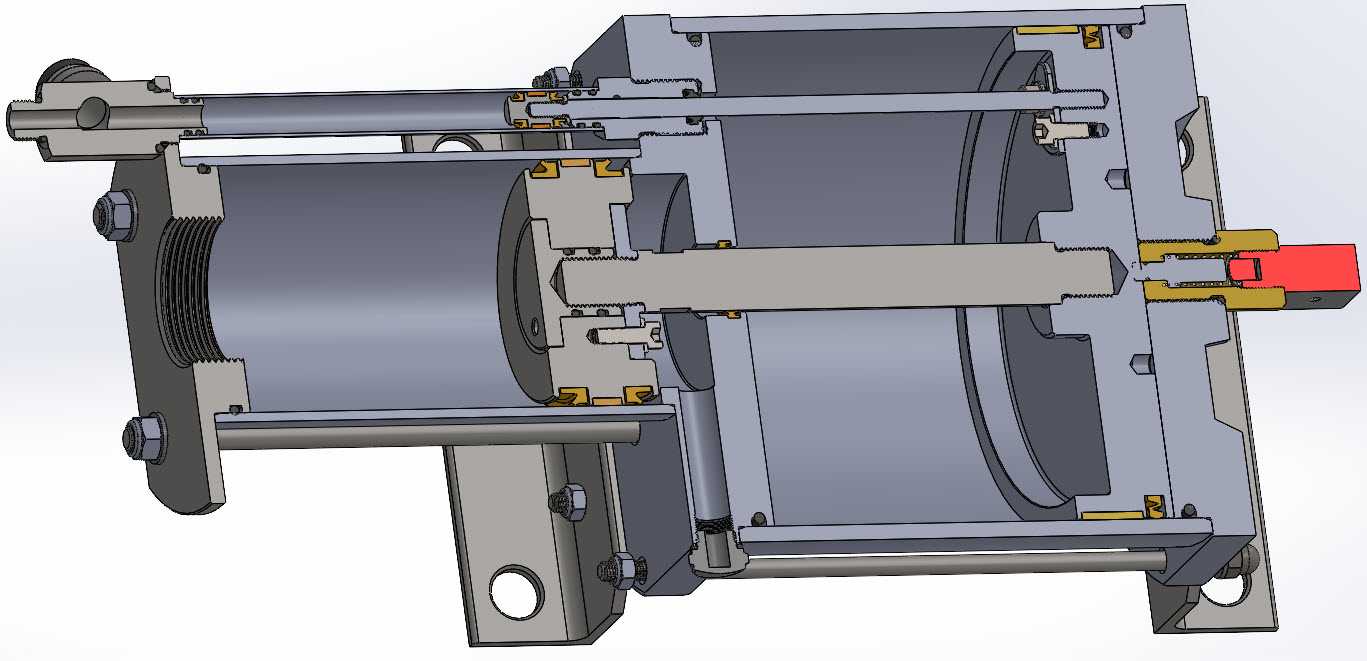

　　这款气动驱动的流体输送设备，核心定位是解决常规离心泵、齿轮泵难以适配的高粘度介质输送场景，在精细化工、食品加工、胶粘剂生产、粘稠油料转运等工况中，这类依靠压缩空气作为动力源的泵体，相比电动泵具备更强的介质适应性，不会因为介质粘度过高出现电机过载、泵齿卡滞的问题，同时气动驱动的本质安全特性，也让它可以在有防爆要求的化工车间、油料仓储区域直接部署，不需要额外做防爆电气改造。从结构设计逻辑来看，这款泵采用了对称式双腔双作用的布局，压缩空气通过配气机构交替进入两端气缸腔，推动连接在同一根活塞杆上的两组活塞做往复直线运动，活塞在运动过程中会同步改变介质腔的容积，配合进出口的单向阀结构，实现介质的连续吸入与排出，

　　这种结构没有复杂的曲柄连杆转换机构，运动部件数量少，日常维护只需要定期更换活塞密封件即可，相比同流量的电动往复泵，故障点减少了60%以上。在安装边界的设计上，泵体底部采用了折弯成型的一体式安装支架，支架上预留了两个长圆形安装孔，既可以适配不同孔距的安装基座，也能补偿安装过程中的位置偏差，安装时不需要额外制作过渡连接板，直接通过螺栓固定在机架或者移动小车上即可；泵体的介质进出口采用了内螺纹法兰连接结构，法兰端面加工有密封槽，可以适配平面密封垫或者O型圈密封，连接管路时不需要额外加工焊接法兰，直接和标准工业管路对接即可，进出口的通径设计匹配了高粘度介质的流动特性，通径截面比同功率水泵大30%，避免高粘度介质在流道内出现流动阻力过大、

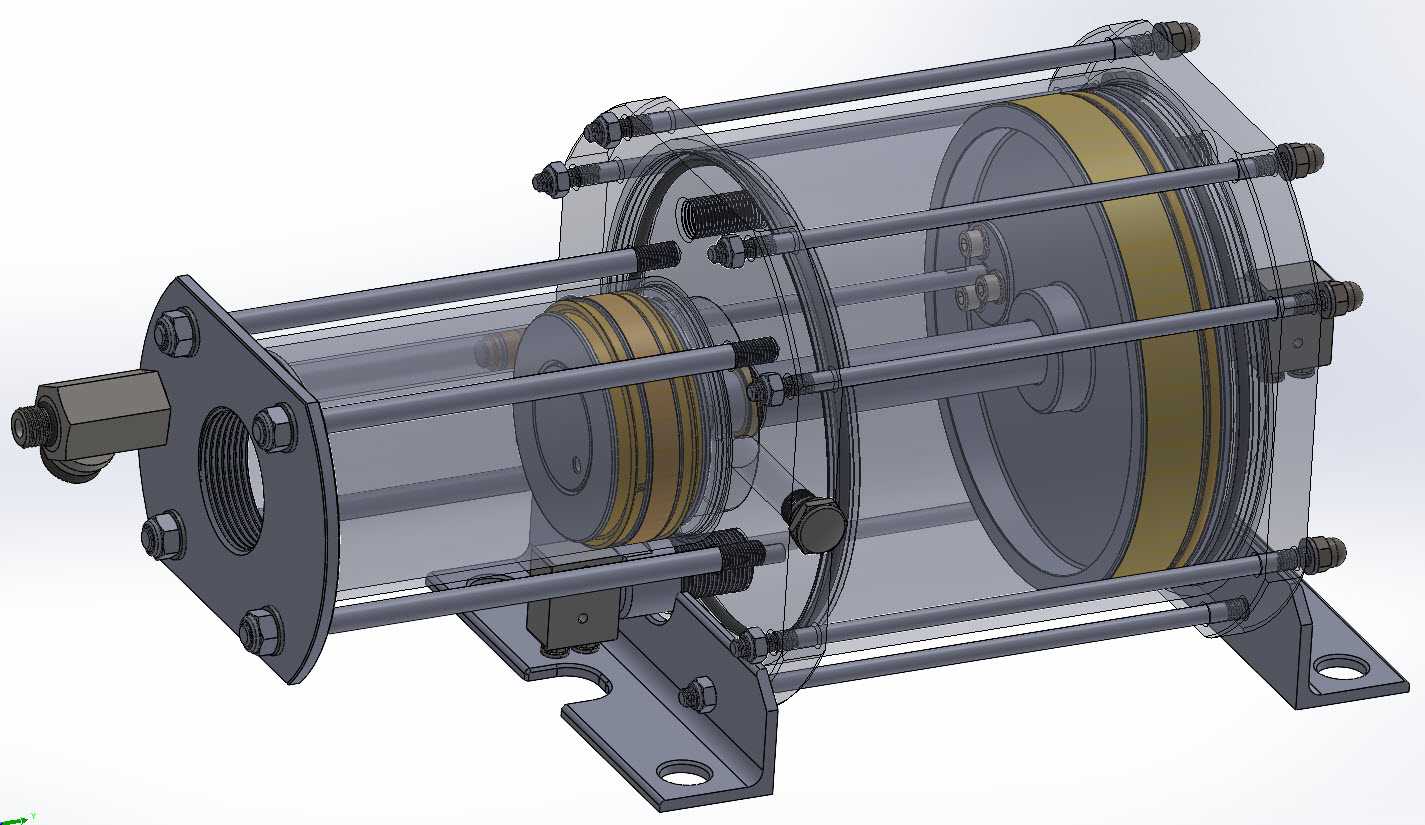

　　吸程不足的问题。从结构细节来看，泵体的气缸筒采用了透明可视化的设计，在实际运行过程中，操作人员可以直接观察到活塞的运行位置、密封件的磨损状态，不需要拆解泵体就能判断设备是否运行正常，这对于连续生产的工况来说，能大幅降低日常巡检的工作量；连接两端端盖的多根拉紧螺栓采用了均匀圆周排布的方式，螺栓预紧力可以均匀作用在端盖和缸筒的接触面上，不会出现局部应力集中导致的缸筒变形、密封泄漏问题，同时这种拉杆式的结构设计，拆解维护时只需要对称松开拉紧螺栓，就能将两端端盖、活塞组件整体抽出，不需要借助专用拆卸工具，现场维护的效率很高。在功能特性上，这款泵的输出压力可以通过驱动气源的压力进行线性调节，当输送粘度更高的介质时，

　　只需要调高进气压力就能获得更大的输出推力，不需要更换泵体或者调整内部结构，流量调节则可以通过进气路上的节流阀实现，从0到额定流量可以实现无级调节，不会出现电动泵变频调节时的低速扭矩不足问题；泵的启停可以通过气源阀门直接控制，当出口管路出现堵塞、压力超过设定值时，泵会自动停止运行，不会出现超压爆管或者电机烧毁的问题，这种自带的压力保护特性，让它在无人值守的自动输送工况中也能稳定运行。在实际选型适配时，这款泵的整体轴向尺寸控制在紧凑范围内，横向安装空间只需要预留比泵体总长长15%的管路操作空间即可，垂直方向不需要额外预留吊装维护空间，所有维护操作都可以在水平方向完成，适合安装在空间紧凑的生产设备旁、移动加注小车上，或者作为反应釜的粘稠物料进料泵使用；活塞密封采用了多道组合密封结构，既可以适配含微小固体颗粒的粘稠介质，也能在长时间停机后保持密封性能，不会出现介质干结导致的密封失效、启动卡滞问题。设计过程中针对高粘度介质的流动特性，对介质腔的流道做了圆弧过渡处理，没有直角死角，介质在泵腔内不会出现滞留堆积，输送结束后可以很方便地用清洗液完成泵腔冲洗，适合需要经常更换输送介质的小批量生产场景；活塞杆采用了表面硬化处理的材质，表面粗糙度控制在Ra0.8以下，配合导向套上的防尘圈，可以避免外界粉尘、介质中的颗粒进入气缸腔，延长密封件的使用寿命，在常规工况下，密封件的更换周期可以达到8000运行小时以上。
