紧凑型气动驱动泵结构三维设计

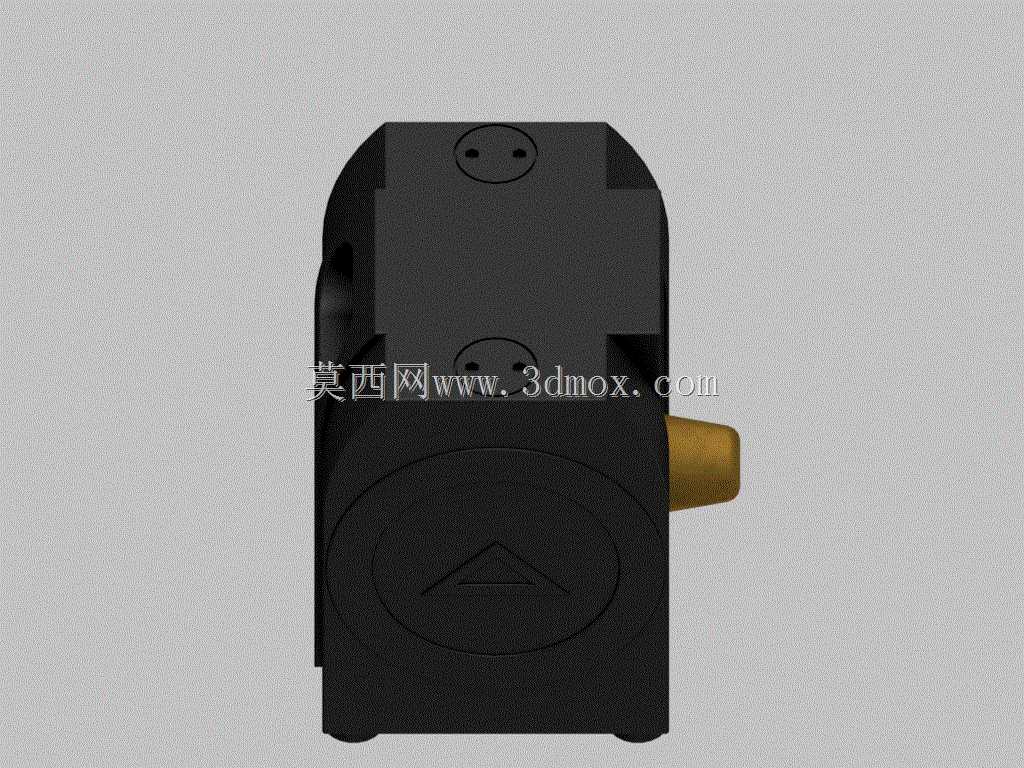

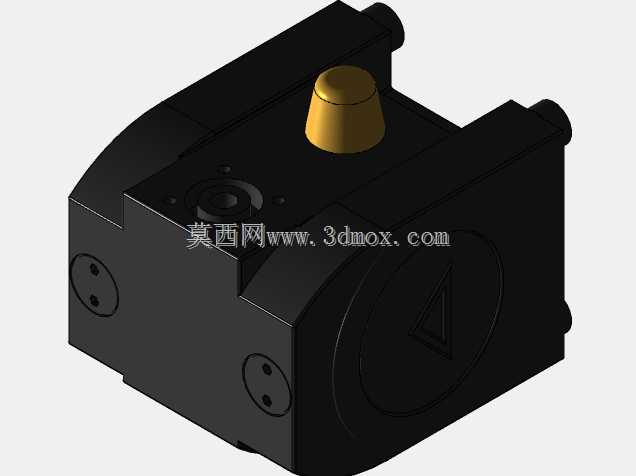

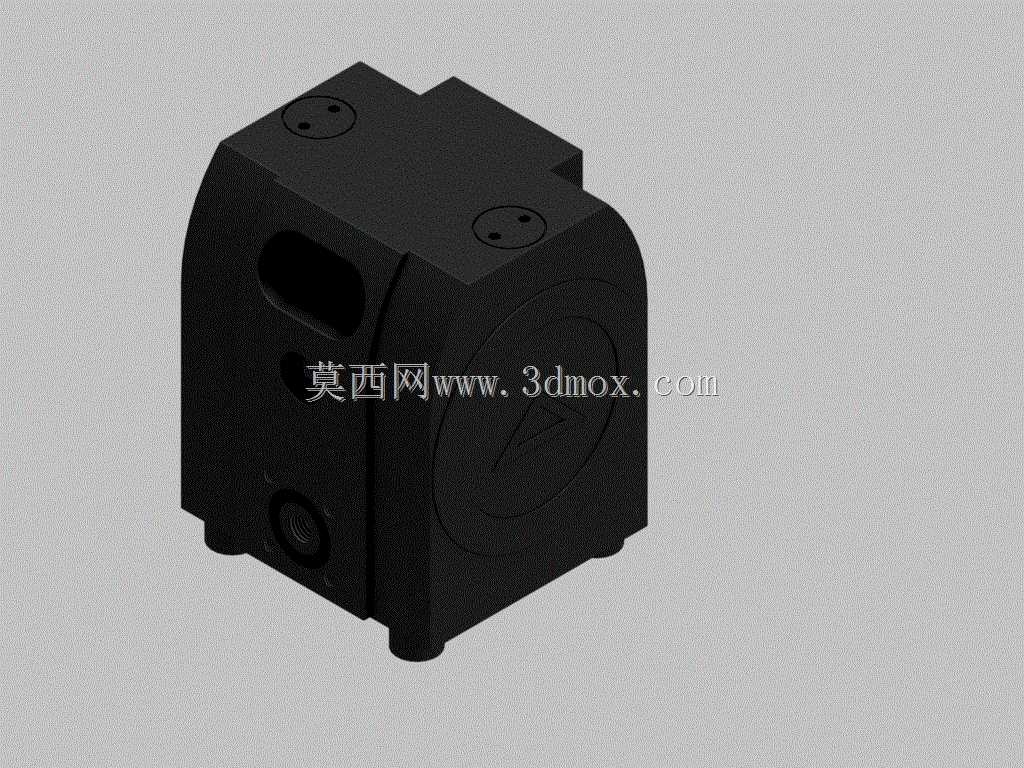

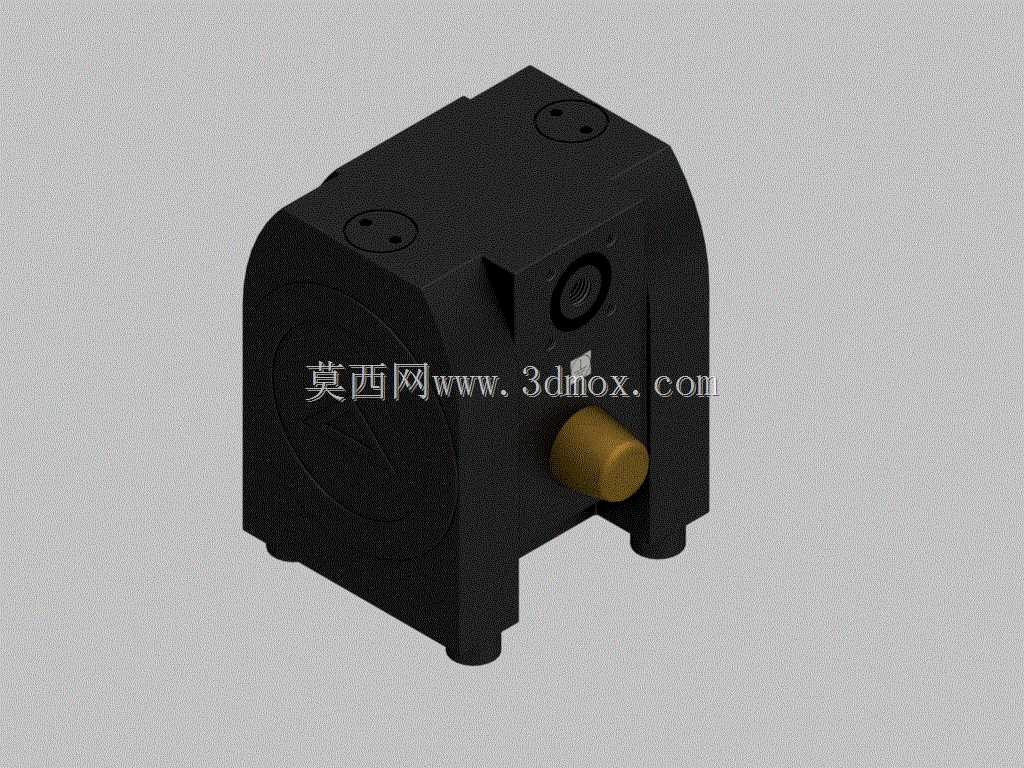

　　这款气动泵的结构设计，核心围绕压缩空气驱动的无电力作业场景展开，在化工防爆区域、矿山井下无供电工位、易燃易爆流体输送环节，这类靠气压驱动的泵体可以规避电火花风险，适配对用电安全有严苛要求的作业环境，不需要额外布置防爆电气线路，仅通过车间现有压缩空气管网即可接驳作业，在小型流体加注、工位润滑介质输送、腐蚀性流体定量传输场景下，安装灵活度远高于电动泵组。从结构设计逻辑来看，整体采用一体化压铸式壳体作为主体承载结构，壳体两侧预留的沉孔为端盖定位安装位，加工时可以通过止口配合保证端盖与内腔的同轴度，减少气动活塞运行时的偏磨风险，前端伸出的铜质轴件为动力输出或者流体换向的联动部件，材质选用铜合金是为了在高频往复运动中降低摩擦系数，

　　同时兼顾一定的耐腐蚀性能，适配多类传输介质的接触要求。壳体底部的两个凸台支脚为安装固定位，安装时不需要额外制作适配支架，直接通过螺栓穿过支脚预留的通孔即可固定在设备机架或者工位台面上，安装边界的预留间隙控制在单侧15mm即可满足检修拆装需求，不需要预留过大的操作空间，适配紧凑型设备的内部布局要求。在功能特性上，这款气动泵没有额外的外置管路布局，所有气路换向结构都集成在壳体内部，减少了外接管路泄漏的风险点，日常维护仅需要定期检查端盖处的密封件磨损情况即可，不需要拆解复杂的外置阀组。设计过程中优先考虑了壳体的壁厚均匀性，主体壳体壁厚控制在6mm，既保证了0.8MPa工作气压下的结构强度，又避免了壁厚差过大导致的压铸成型缺陷，

　　壳体表面的加强筋结构沿着内部活塞的运动方向布置，在不额外增加整体重量的前提下提升了壳体的刚性，避免长期承压运行出现壳体形变导致的活塞卡滞问题。从实际选型适配的角度来看，这类小型气动泵的输出流量适配小剂量流体的连续输送场景，在自动化生产线的切削液定点加注、小型工装的气动夹紧动力供给、实验室腐蚀性试剂的无接触传输场景下，整体结构的紧凑性可以让设计人员在进行设备布局时，将其集成在设备的侧方空余空间，不需要单独预留泵组安装区域。结构上的进出介质接口布置在壳体侧方的内螺纹孔位，接驳管路时可以直接采用标准气动接头快速连接，不需要额外加工转接法兰，降低现场安装的加工成本。设计时针对气动换向的冲击问题，在内部活塞的行程两端设置了缓冲阻尼结构，

　　减少活塞运行到行程端点时的刚性撞击，既降低了作业时的噪音水平，也延长了内部密封件的使用寿命，避免长期冲击导致密封件过早失效出现介质或者压缩空气泄漏。整体外形的方正切角设计，也方便在多泵组并排布置时紧贴安装，最大化利用安装空间，在多工位流体分配的设备布局中，可以将多台同型号气动泵并排固定在同一安装板上，统一接入压缩空气气源，分别控制不同工位的介质输送，不需要为每台泵单独设计安装结构。
