Electrathon电动赛车钢管车架结构设计

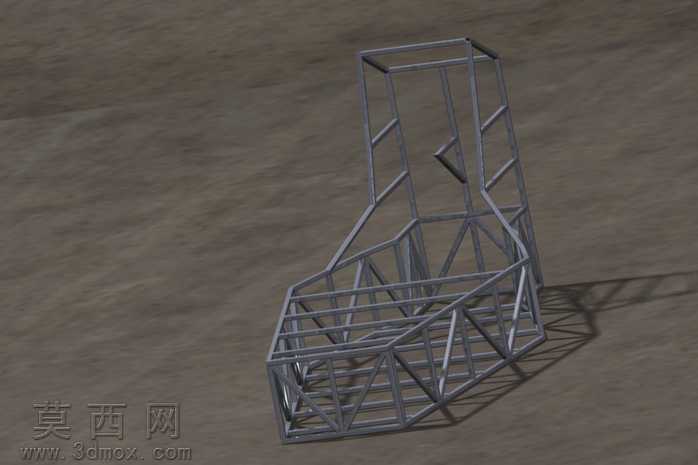

本作品为Electrathon电动赛车的钢管桁架式车架三维模型，采用SolidWorks软件完成全参数化建模与结构渲染，整体以金属钢管为核心构建承载框架，还原了小型电动竞速赛车的核心承载结构设计。建模过程中以空间钢管焊接结构为核心逻辑，先通过3D草图绘制整车车架的空间走线，确定驾驶舱、动力舱、行走机构安装位的空间边界，再沿空间路径生成对应规格的钢管实体，对每一处管材衔接位置做了贴合焊接工艺的切口处理，保证相邻管材的拼接面完全贴合，还原真实钢管车架的焊接装配逻辑。材质设置上为所有钢管构件赋予了哑光金属钢材材质，调整了金属粗糙度与反射参数，渲染时搭配地面环境光影，清晰呈现出钢管框架的空间层次与结构走向，直观展示车架的立体构造。结构设计上，车架前部预留了前轮转向机构与前悬的安装支点，中部为符合人机工程的驾驶舱框架，设置了座椅安装位、方向盘操作空间的结构边界，后部预留了电池组、驱动电机的安装承载区域，整车框架采用三角形桁架结构排布，在控制整体重量的前提下最大化提升结构抗扭刚度与抗弯强度，适配Electrathon赛事低重量、高续航、高结构强度的赛车设计需求。设计过程中曾规划加入轮胎等外围构件的配套草图，后续因方案调整未完成对应焊接特征的添加，也未删除前期绘制的相关草图元素，保留了设计迭代过程中的原始特征，整体车架结构完整，各安装点位的空间位置符合小型电动赛车的总布置要求，可作为同类型电动赛车车架设计的参考基础，也可用于后续添加悬架、动力系统、覆盖件等模块完成整车的完整建模，模型还原了钢管车架从空间走线到构件拼接的全流程设计逻辑，清晰展示了管架式赛车车架的结构设计思路与空间构造特点。
