Amarok三重夹结构工业夹具设计

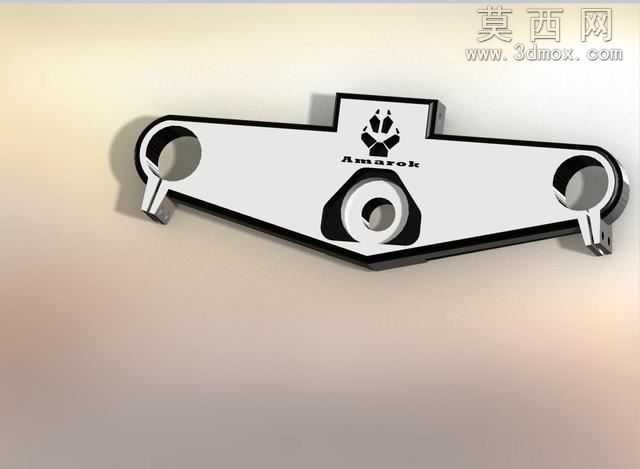

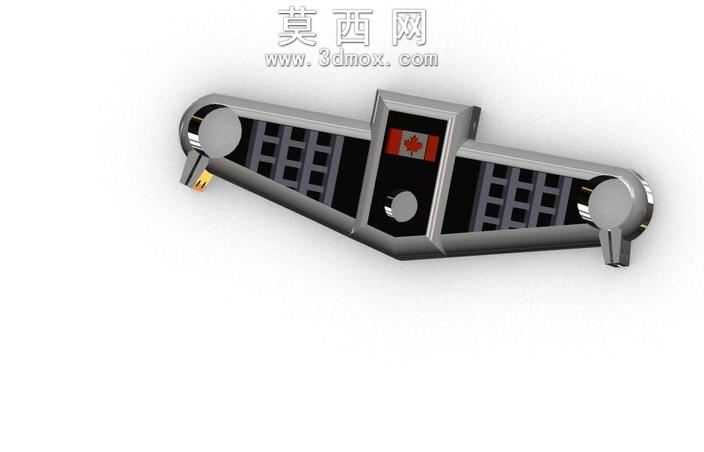

本作品为一款三重结构夹持夹具的三维建模设计，整体建模过程围绕工业夹持场景的实用需求展开，在三维建模阶段严格遵循机械加工的尺寸规范，对整体轮廓进行精准的参数化绘制，首先勾勒出夹具主体的对称式延展轮廓，主体采用中部集中、两端延伸的对称布局，中部设置核心的嵌套式连接结构，两端分别设置同轴的铰接安装孔位，同时在每个孔位旁集成了小型的卡扣式定位结构，保障夹具装配后可实现稳定的联动夹持动作。建模过程中对零件的壁厚做了均匀化处理，所有转角位置均设置了符合机加工工艺要求的圆角过渡，避免应力集中问题，整体零件的质量经建模软件测算为907.17克，适配常规工装夹持的承重与操作力度需求。材质渲染阶段，主体结构采用哑光金属质感的材质表现，还原钢制夹具经表面喷塑处理后的真实视觉效果，表面印制的标识区域做了分色处理，黑色标识与白色主体形成清晰的视觉区分，边缘的轮廓做了细微的倒角高光处理，模拟金属零件边缘的轻微反光特性，渲染场景采用柔和的渐变背景，搭配软质阴影效果，完整呈现出夹具的立体结构与细节特征。结构设计上采用三重夹持联动的思路，中部的核心转轴结构作为动力输入点位，两端的铰接孔位用于连接夹持臂组件，旁侧的卡扣结构用于夹持动作到位后的位置锁止，三个点位协同作用可实现对目标工件的稳定多点夹持，避免单点夹持易出现的工件偏移、晃动问题。整体设计兼顾了结构强度与操作便捷性，所有孔位的尺寸均符合通用工装的装配标准，可直接适配常规的紧固件与铰接轴件，无需额外做定制化的配件加工，建模过程中对零件的拔模角度做了校验，保障后续如果采用注塑或者压铸工艺生产时可顺利脱模，零件的各个配合面均设置了合理的公差余量，满足实际装配的间隙要求，整体结构无冗余设计，在保障夹持强度的前提下尽可能优化了零件的整体重量，降低生产的材料成本与操作时的劳动强度。
