Electrathon钢管桁架赛车车架结构设计

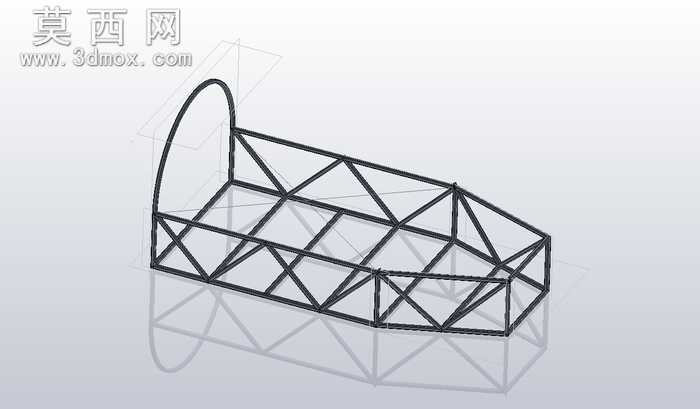

本作品为Electrathon赛事专用赛车的钢管桁架式车架三维建模成果，目前处于设计未完成阶段，建模过程依托三维参数化设计软件完成，整体采用空间钢管桁架的经典赛车底盘结构形式，建模阶段优先还原了车架的核心受力框架布局。从结构设计来看，整个车架以等径钢管作为基础建模单元，通过三角形桁架单元的有序拼接搭建整体承载结构，前舱区域预留出动力总成、转向机构的安装空间，中部座舱区域按照赛事规则要求规划了驾驶位的轮廓边界，后部结构预留了电池组、电控系统的安装点位，所有钢管连接节点均按照焊接工艺要求做了贴合处理，保证后续结构受力分析时的仿真精度。建模过程中首先绘制了车架的三维空间中心线草图，确定各段钢管的空间走向与连接点位，再通过扫掠特征生成钢管实体，对交叉连接的管段做了相贯线切割处理，还原真实钢管焊接的接口形态，同时对车架前部的防撞击结构、座舱周边的防滚支撑结构做了初步的形态规划，保证结构符合赛事安全规范的基础要求。材质设定阶段为钢管结构赋予了碳钢材质属性，调整了金属反光度与粗糙度参数，渲染时采用柔和的影棚光源，清晰呈现桁架结构的空间层次与连接关系，方便后续设计迭代时直观查看结构布局。当前版本的车架已经完成了主承载框架的建模，后续还将补充安装支座、车身覆盖件固定点位、安全防护结构等细节，整体设计思路围绕轻量化与高刚性的平衡展开，通过三角形桁架结构最大化提升车架的抗扭、抗弯性能，同时尽可能降低车架整体自重，适配Electrathon赛事低能耗、长续航的竞技需求，为后续整车总装、结构力学仿真、零部件装配干涉检查提供准确的三维数字模型基础。
