航空用APEX16低速高升力翼型结构

　　在低速通用航空、小型无人机以及固定翼航模的气动设计环节，翼型的选型直接决定了整机的升阻特性、低速操控稳定性以及起降阶段的性能表现，APEX16翼型正是针对低雷诺数飞行场景优化的高升力翼型构型，这类翼型的三维建模过程需要严格贴合气动外形的曲率连续性要求，避免曲面出现阶差导致的气流分离问题。从实际工程应用来看，这类翼型常被用于起飞重量在50kg以下的小型固定翼无人机、民用轻型运动类飞机的外翼段，以及部分低速风洞试验的标准验证段结构，在作业场景中，它能够在较低的飞行速度下提供足够的升力系数，缩短飞行器的起降滑跑距离，同时在大迎角飞行状态下能够延缓气流分离，提升飞行器的失速迎角边界，降低低空作业时的失速风险。

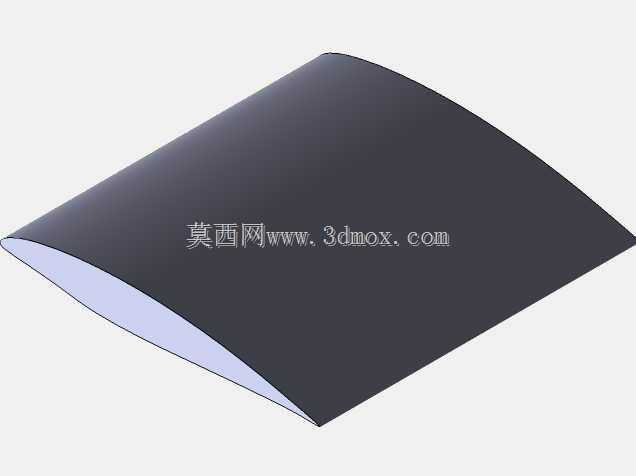

　　从结构设计思路来看，该翼型的三维建模完全基于翼型的上下翼面坐标点云拟合生成，建模过程中首先需要保证翼型弦向的曲率连续，上翼面的最大厚度位置设计在弦长30%左右的区域，能够在低速来流条件下形成稳定的低压区，为整机提供主要升力来源，下翼面相对平缓的曲率设计则能够平衡翼型的俯仰力矩特性，降低飞行过程中的配平阻力。不同于高速翼型的薄翼设计，APEX16翼型的相对厚度较大，在实际结构集成时，翼型内部预留了足够的空间用于布置机翼的承力梁、舵机操纵线路以及燃油或电池舱段，不需要额外增加翼型的结构高度就能够满足内部设备的安装需求，这一特性也让它在小型无人机的结构设计中能够有效降低机翼的结构重量，提升整机的有效载荷占比。

　　在外形尺寸与安装边界层面，该翼型的三维模型可根据实际整机的设计弦长进行等比例缩放，缩放过程中需要严格保证翼型的相对厚度、弯度分布不发生畸变，避免缩放后气动特性出现偏移。在与机翼机身的对接安装环节，翼根段需要根据机身的整流外形做适度的相切修型，保证翼身融合段的气流过渡顺畅，减少翼身干扰阻力；翼尖段则可根据设计需求搭配翼尖小翼结构，进一步降低诱导阻力，提升巡航阶段的气动效率。建模过程中对翼型前缘的半径精度控制尤为关键，前缘的外形偏差会直接影响低雷诺数下的气流附着效果，若前缘加工或建模出现棱角，会在小迎角状态下就触发气流分离，大幅降低翼型的实际升力效率，因此在三维曲面构建时，前缘区域需要采用更高密度的样条曲线控制点，保证曲面的光顺度达到G2连续标准。

　　从实际使用的功能特性来看，该翼型在雷诺数1e5到5e5的区间内具备优异的升阻比表现，不需要搭配复杂的增升装置就能够满足低速飞行的升力需求，能够简化机翼的操纵机构设计，降低整机的结构复杂度与维护成本。在农林植保、航空测绘、短途物流运输类的低速无人机设计中，这类翼型能够适应复杂的低空紊流环境，在遇到突发的垂直气流扰动时，翼型的升力变化更为平缓，能够提升飞行器的飞行稳定性，降低飞控系统的调节压力。同时，较大的翼型厚度也提升了机翼本身的结构刚度，在做机动飞行或者遇到强侧风时，机翼的扭转变形量更小，能够保证气动舵面的操纵效率，避免因为结构变形导致的操纵滞后或者舵效降低问题。在模型的细节处理上，翼型的后缘采用了尖锐化的设计处理，能够让上下翼面的气流在后缘处顺畅汇合，减少尾流区的涡流强度，进一步降低飞行过程中的压差阻力，这一细节在建模时需要严格控制后缘的收敛角度，避免后缘过厚导致的尾流涡流增大问题。
