双规格德普朗斜切加工定位工装结构

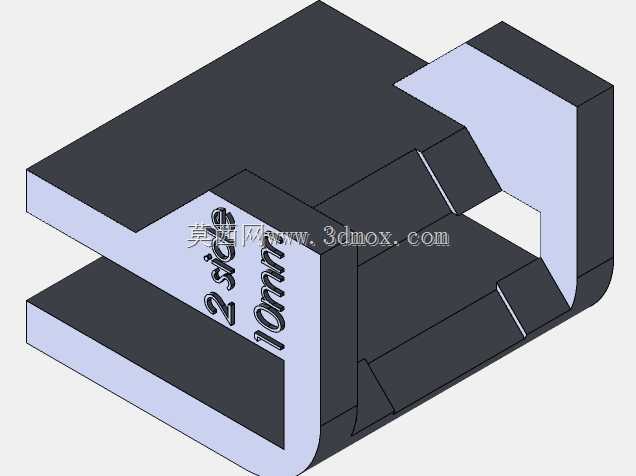

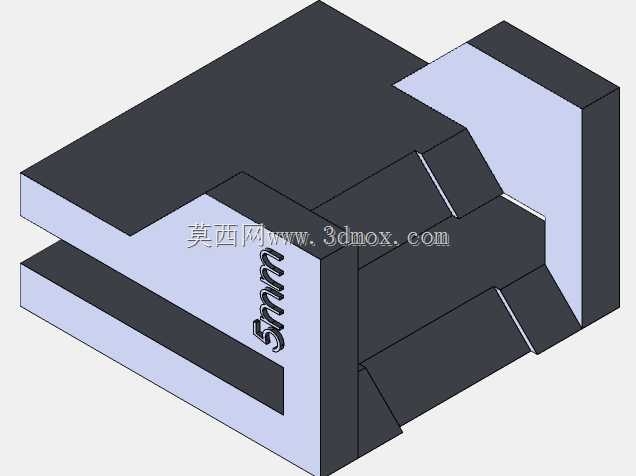

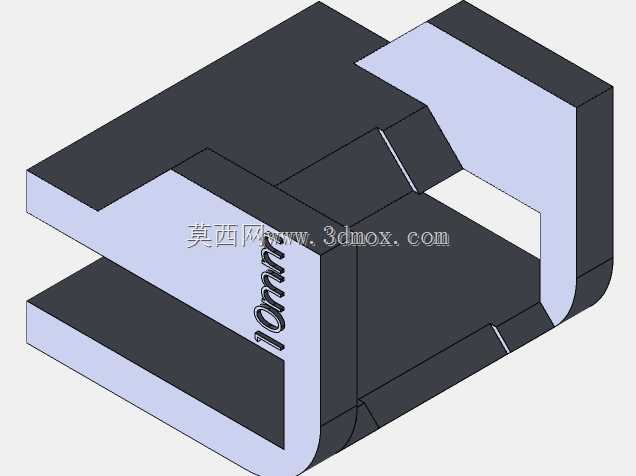

　　在钣金切削、型材坡口加工的现场作业场景里，这类斜切定位结构是批量加工时保证切口角度一致性、尺寸精度的核心辅助构件，很多一线加工班组在处理不同厚度板材的斜口加工时，往往会因为定位基准偏移、靠山刚性不足出现切口斜度超差、拼接缝隙过大的问题，尤其是需要做45度类斜切拼接的构件，一旦单块料的切口角度偏差超过0.5度，多件拼接后累计误差会直接导致整体构件无法装配，这类双规格斜切定位块就是针对这类现场痛点设计的。从实际使用逻辑来看，这款定位结构同时适配5mm与10mm两种常用厚度的板材加工需求，不需要在切换加工料厚时反复调整靠山位置、重新校准角度，作业时只需要将待加工板材推入对应厚度的定位卡槽内，贴紧定位斜面即可完成基准定位，

　　卡槽的侧壁做了贴合板材厚度的限位设计，推入后不会出现上下窜动的情况，定位斜面的角度经过精准校准，能保证切削刀具走刀时切口斜度完全统一，避免单块料反复调机试切产生的材料浪费。从设计思路层面拆解，这款结构没有采用复杂的可调式锁紧结构，整体为一体化刚性结构，规避了可调部件长期受切削振动、料件撞击出现松动移位的问题，两个不同厚度的卡槽采用对称式布局，作业时不需要翻转定位块就能快速切换加工规格，卡槽的入口处做了微小的倒角导向，板材推入时不会因为边缘毛刺卡滞，定位斜面与卡槽底面的垂直度、角度公差控制在机械加工常用的IT7级精度范围内，足够满足普通钣金加工、通用结构件的斜切精度要求。外形与安装边界上，这款定位块整体为方块式结构，底部为平整安装面，

　　可以直接通过压板固定在机床工作台、切削靠山的基准面上，不需要额外做复杂的适配安装结构，整体占用的工作台面空间很小，不会干涉刀具的走刀路径，也不会和待加工的长尺寸板材产生位置干涉，10mm规格的卡槽侧壁做了加厚处理，在加工较厚板材时能承受更大的顶紧力，不会因为长期受力出现变形，两个卡槽之间的筋板做了圆弧过渡处理，避免应力集中导致结构开裂，长期在车间多粉尘、有切削液飞溅的环境下使用也不容易出现积屑、锈蚀卡滞的问题。在实际生产场景中，这类定位结构除了配合剪板机、锯床做斜切下料定位，也可以固定在钳工工作台面上，作为手工修磨斜口、坡口打磨的定位基准，相比现场临时用角码、废料拼接的简易靠山，一体化结构的定位精度保持性更好，

　　不需要每班作业前反复校准角度，能有效减少批量加工时的首件检验时间，降低因为定位偏差产生的废品率，针对小批量多规格的板材加工场景，这种双规格集成的设计也减少了现场工装的存放数量，不需要为不同厚度的板材单独准备对应的定位块，降低了工装管理的成本。结构细节上，定位块的所有棱边都做了微小的倒钝处理，避免作业人员取放时被锋利边缘划伤，接触板材的定位面做了平面度处理，没有凸起、凹坑等缺陷，板材贴紧时不会出现缝隙，保证定位基准的可靠性，整体结构没有易损的活动部件，日常只需要清理表面积攒的切屑、切削液残留即可，不需要做特殊的维护保养，适合车间现场长期高频次使用。
