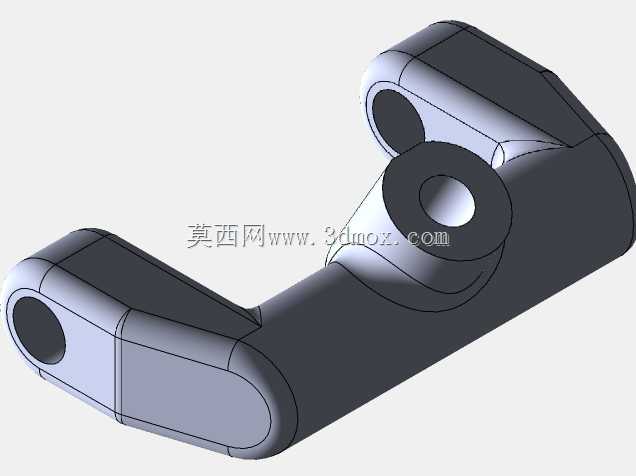

这款下臂结构件主要适配小比例仿真攀爬遥控车型的前悬挂系统,作为悬挂导向机构的核心受力部件,承担着连接转向节与车架主体的作用,在车辆行进过程中负责传递车轮与车架之间的纵向、侧向力,同时约束车轮的跳动轨迹,保证轮胎在不同起伏路面都能保持合理的接地角度,避免出现轮距异常变化、轮胎偏磨或者转向卡滞的问题。从结构设计来看,整体采用弯臂式布局,三个铰接端的中心连线形成30度的固定夹角,这个角度是经过多轮悬挂几何调校确定的,匹配对应车型的轮距、离地间隙与减震器安装行程,能够在车轮上下跳动时将主销后倾、外倾的参数变化控制在合理区间,既保证直线行驶的稳定性,又能在转向时提供合适的回正力矩。两端的铰接孔分别对应车架侧的固定销轴与转向节侧的连接销轴,
孔位内部预留了标准衬套的安装空间,能够抵消长期往复摆动产生的磨损,日常维护时只需要更换衬套即可,不需要整体更换臂体,降低了后期使用的维护成本。中间位置的凸台结构是减震器下安装点,安装孔的轴线与臂体的受力方向做了角度匹配,能够让减震器的阻尼力沿着合理的方向传递,避免减震器活塞杆承受额外的径向力,延长减震器的密封件使用寿命。臂体的截面采用变厚度设计,铰接受力区域做了局部加厚处理,臂身中间区域则通过合理的壁厚优化在保证结构强度的前提下控制零件重量,避免悬挂下重量过大影响减震响应速度。外形轮廓的所有棱边都做了圆角过渡处理,一方面是消除注塑或者机加工过程中的应力集中点,避免长期受交变载荷出现开裂问题,
另一方面也能避免零件安装过程中锐边划伤其他管线或者部件。安装边界方面,三个铰接孔的孔径统一适配对应车型的标准销轴尺寸,两端孔的中心距严格匹配原车悬挂的安装点间距,不需要额外修改车架或者转向节的孔位就可以直接替换安装,中间减震安装凸台的高度经过校准,安装后不会与车架底板、转向拉杆发生运动干涉,车轮在最大上跳行程和最大转向角度下,臂体与周边部件都能保留足够的安全间隙。在实际越野攀爬场景中,这类下臂需要频繁承受冲击载荷,比如车轮磕碰到石块、从落差位置落地时,臂体需要将冲击力分散到整个结构上,不会在铰接位置出现应力断裂,设计时在铰接孔周边做了环形加强筋结构,提升了孔位的抗挤压能力,
即使受到侧向的冲击载荷也不容易出现孔位变形导致销轴卡滞的问题。不同于直臂式的悬挂结构,这款30度夹角的弯臂设计能够更好地避让车架内部的电池、舵机等部件布局,在有限的底盘空间内实现更合理的悬挂几何参数,不需要为了避让部件牺牲悬挂的行程或者调校角度。零件的表面没有多余的装饰结构,所有的外形特征都是服务于功能需求,比如臂身侧面的轻微凹陷是为了优化模具成型时的材料流动,避免出现注塑缩痕影响结构强度,同时也能在不降低强度的前提下减少材料用量。对于三维建模从业者来说,这类结构件的建模重点在于准确还原各个铰接孔的相对位置关系,以及安装面的平面度要求,因为铰接孔的位置度误差会直接影响悬挂的装配精度,导致车轮定位参数失准,建模时需要优先保证三个孔位的中心坐标精度,再去处理臂身的过渡曲面,同时要预留出衬套、垫片的安装间隙,避免装配时出现过盈或者间隙过大的问题。在做结构校核的时候,需要重点模拟车轮最大冲击载荷下臂体的应力分布,确认应力集中区域的壁厚是否满足强度要求,同时要做运动仿真校核,验证整个悬挂跳动行程中臂体与周边部件的间隙是否足够,避免出现运动干涉。
