做嵌入式设备、小型工控终端的结构设计时,经常会碰到现场供电电压和外设取电需求不匹配的问题,比如车载系统取电是12V、工业分布式IO模块供电是24V,但外接的USB调试模块、小型传感器、手持扫码设备都需要稳定5V供电,这时候这类集成式DC-DC降压转换模块就成了结构堆叠里的常用选型。

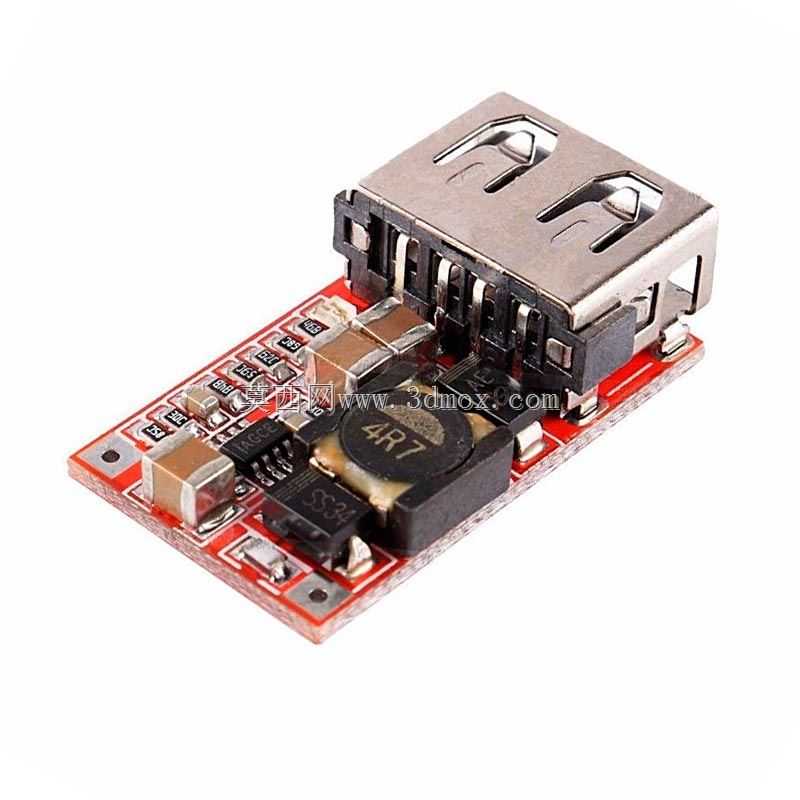

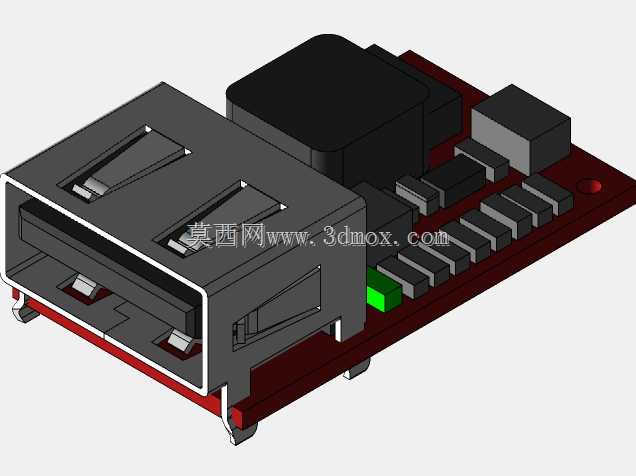

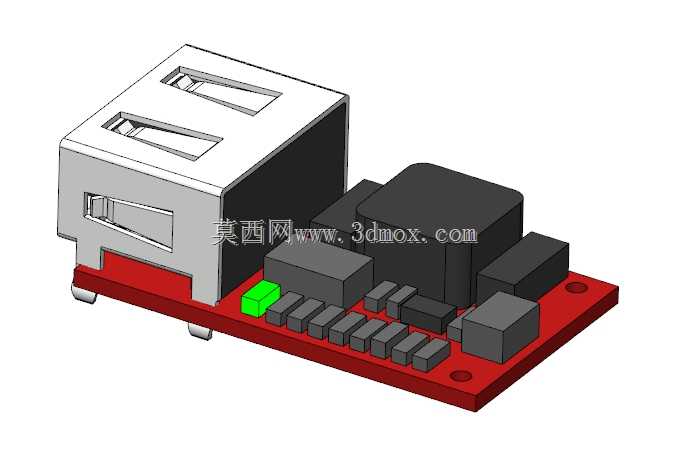

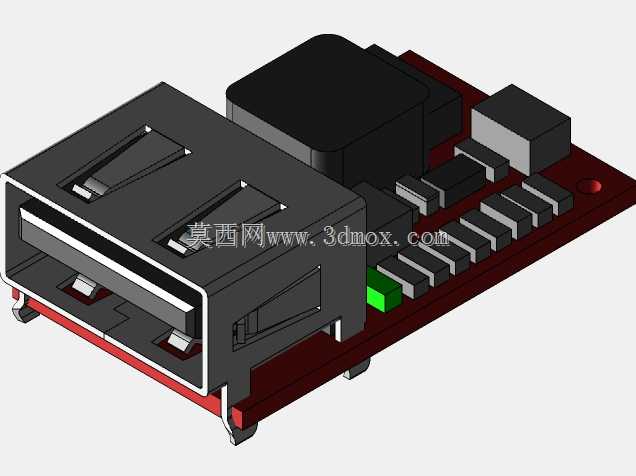

从结构设计角度看,这款模块采用红色FR-4玻纤PCB作为承载基底,板载两个标准A型USB母座作为输出接口,母座采用沉板焊接设计,既保证了接口插拔时的结构强度,也能控制整体装配后的高度,不会在外壳内部占用过多垂直空间。PCB上的功率变换核心采用屏蔽式电感封装,黑色的磁屏蔽罩可以避免功率转换过程中的电磁泄漏,减少对周边模拟信号采集电路的干扰,这一点在做带传感器采集的小型设备结构设计时尤为重要,很多非屏蔽电感的模块在靠近模拟采样电路时,会直接导致采样数据出现固定频率的纹波干扰,后期整改要额外增加屏蔽罩,反而增加整体装配成本。
模块的输入电压覆盖6V到24V的宽范围区间,固定5V/3A的输出能力,足够同时给两个低功耗USB外设供电,比如同时接一个无线通信 dongle 和一个小型温湿度采集探头,输出功率留有的余量也能避免长时间满负载运行导致的器件过热。PCB上的输入输出电容全部采用贴片陶瓷电容搭配电解电容的组合,陶瓷电容负责滤除高频纹波,电解电容承担低频储能,在输入电压出现小幅波动时也能维持输出电压的稳定,输入端预留的焊盘可以直接焊接导线接入供电回路,也可以根据装配需求额外加装接线端子,适配不同的设备内部接线方式。
做结构堆叠时需要注意这款模块的安装边界,PCB板的四个角预留了固定安装孔,孔径适配M2规格的铜柱或者螺丝,可以直接固定在设备内部的安装凸台上,安装孔到板边的距离留足了安全间隙,不会出现螺丝孔和板上走线短路的问题。模块上最高的器件是屏蔽功率电感,其次是USB母座,其余阻容元件、电源管理芯片的高度都远低于这两个器件,在设计设备内部的避让空间时,只需要按照最高器件的高度预留1-2mm的安全间隙即可,不需要给整个模块预留过多的冗余空间,能有效压缩整机的内部体积。
在实际选型适配时,这类模块常被用在车载改装设备、小型工业控制终端、桌面嵌入式装置、户外便携检测设备的内部供电回路中,不需要额外设计独立的DC-DC变换电路,直接通过螺丝固定或者高温胶固定在设备内部空闲位置,接线完成即可实现电压转换,能大幅缩短硬件开发和结构设计的周期。模块上的绿色LED电源指示灯直接焊接在PCB靠近板边的位置,在设计设备外壳时,可以对应指示灯的位置预留透光孔,不需要额外加装导光柱就能直观看到模块的供电状态,方便后期设备调试和故障排查。
从散热设计的角度看,模块上的功率器件全部布置在PCB的同一侧,主要发热源是电源管理芯片和屏蔽电感,在密闭外壳内部装配时,只要保证这两个器件上方有2mm以上的空气流通间隙,3A满负载运行时的温升就能控制在合理区间,不需要额外加装散热片,如果是完全灌封的使用场景,可以在这两个器件的表面贴装导热硅胶垫,将热量传导到设备外壳上,进一步提升长时间运行的稳定性。PCB板的边缘做了圆角处理,不会在装配过程中划伤内部的连接导线,焊盘全部做了沉金处理,长期在潮湿或者多粉尘的工业环境下使用,也不容易出现焊盘氧化导致的接触不良问题。
