立式冲压成型模具三维结构设计

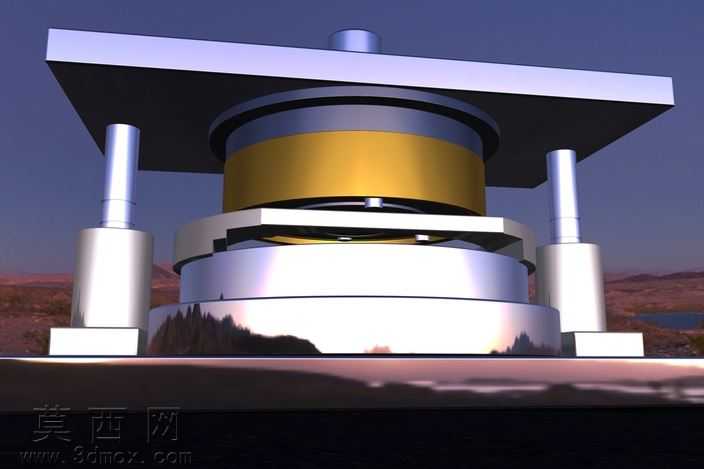

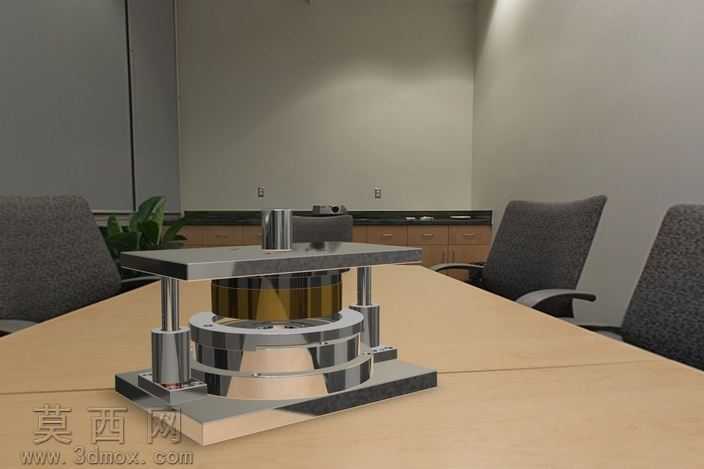

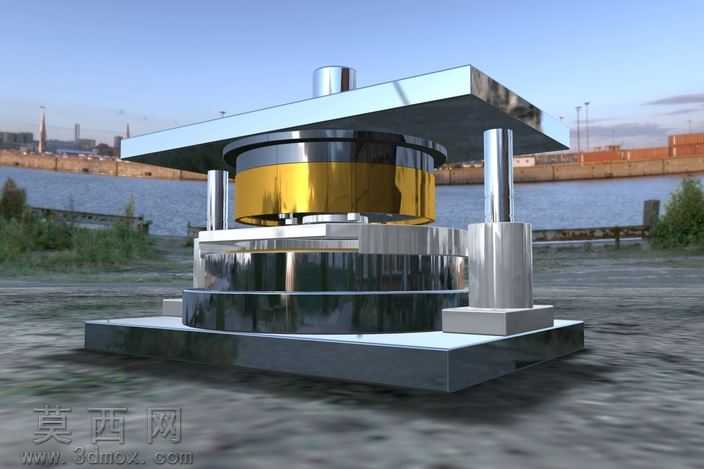

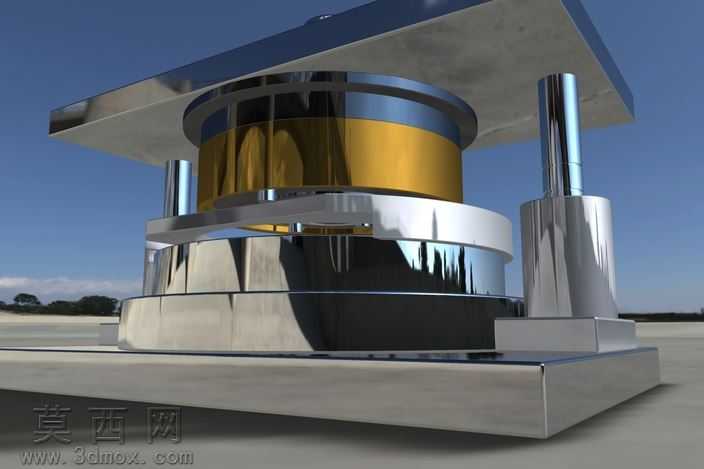

本作品为立式冲压成型类模具的三维设计成果，建模阶段采用自底向上的装配逻辑完成全结构搭建，首先完成下模座基础基体的特征绘制，通过拉伸、切除命令构建出带安装定位槽的厚重下模基座，保证基座的平面度与安装孔位的同轴度公差符合冲压工装的设计要求。随后依次完成下模成型镶块、中模定位圈、上模固定压板、导向立柱、模柄连接结构的独立零件建模，每个零件的配合面均预留了合理的装配间隙，导向柱与导套的配合段设置了精准的公差配合参数，保证模具开合模过程中的运动顺滑无卡滞。材质渲染阶段针对模具不同部件的材质特性做了区分处理，下模座与上模压板采用调质钢材的材质表现，添加了细腻的金属磨砂纹理与低粗糙度的反光效果，还原工业模具钢材的哑光金属质感；中间的成型工作圈采用镀硬铬的亮面金属材质，添加了高反射率的金属着色与环境反射效果，突出工作部件的表面处理工艺特性；导向立柱采用抛光轴承钢的材质表现，添加了轻微的环境映射与高光反射，体现导向部件的高精度加工表面效果。场景渲染选择了户外开阔的工业场景作为环境背景，通过HDR环境光提供均匀的自然光照，添加了柔和的阴影效果突出模具的层级结构，让各部件的装配关系与轮廓层次清晰可辨。结构设计上采用了经典的双导柱立式模架布局，模柄设置于上模座中心位置，适配常规冲压设备的安装接口，下模座设置了延伸的安装支脚与固定槽，可直接通过压板固定在冲压设备工作台面；成型型腔采用镶块式结构设计，便于后续磨损后的更换维护，上下模的合模定位依靠导柱与精密贴合面完成双重定位，保证冲压成型过程中的型腔对位精度，避免出现冲裁偏心、成型错位的问题。整体设计完整还原了立式冲压模具的核心结构特征，各零件的特征参数符合常规冲压模具的设计规范，可用于模具结构教学、成型工艺方案展示以及同类型模具设计的参考使用，模型的装配关系完整，可直接用于运动仿真模拟开合模的动作过程，验证模具的行程与干涉情况。
