金属板材角度剪切冲压工装结构设计

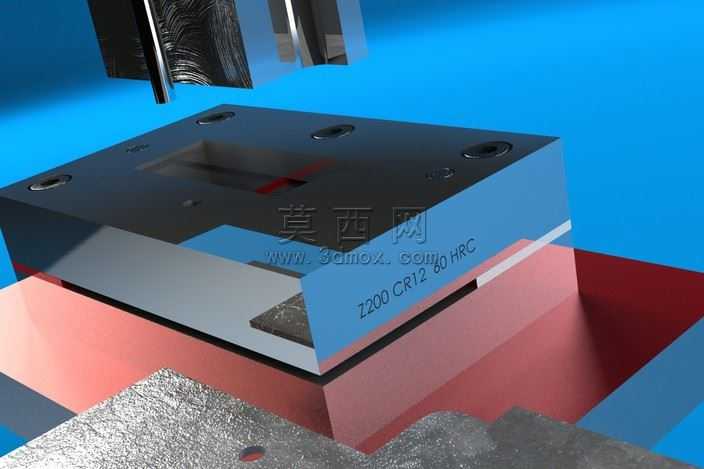

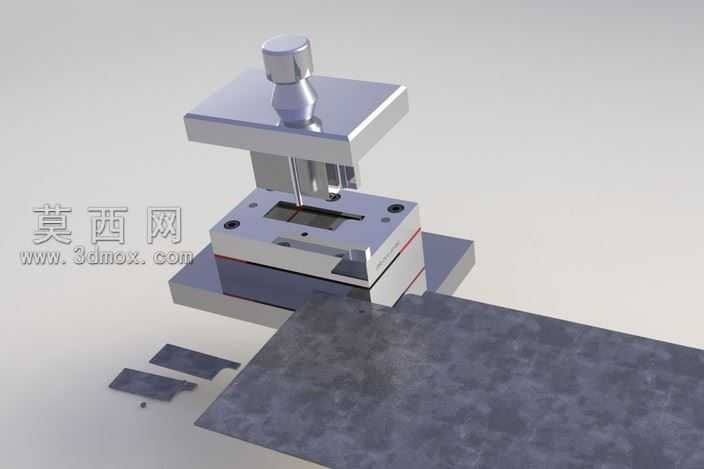

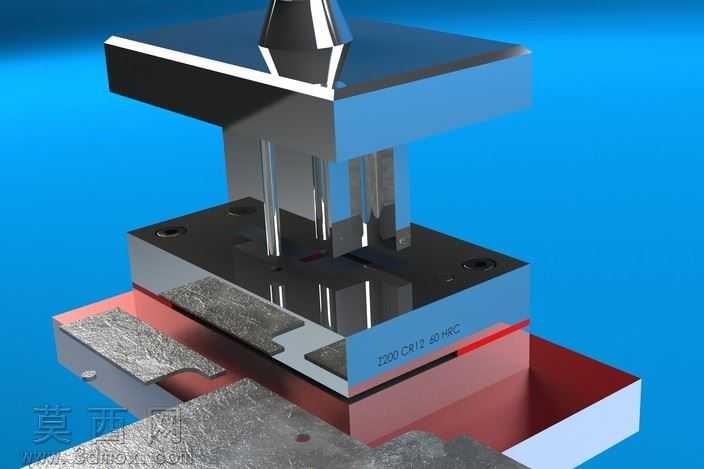

本作品为金属板材角度剪切专用冲压工装的三维建模设计成果，整体采用上下模分体式结构布局，通过三维建模软件完成全参数化的零件建模与整机装配，完整还原了工装的实际工作形态与装配关系。建模过程中严格遵循机械加工的公差配合标准，对上下模座、剪切凸模、定位挡块、导向柱、承料底座等核心零件逐一进行特征建模，通过拉伸、切除、倒角、阵列等特征操作精准还原每个零件的结构细节，保证各零件间的装配间隙符合冲压作业的实际工况要求。渲染阶段采用工业级金属材质体系，上下模座赋予高抛光合金钢材质，添加真实的环境反射效果与细微的加工纹理，承料部位的板材赋予热轧钢板的粗糙金属质感，定位与导向零件添加镀铬层的高光反射属性，底座部分采用铸铁哑光材质区分不同功能部件，通过三点布光方案突出工装的结构层次与金属质感，蓝色渐变背景有效凸显主体结构的轮廓细节。结构设计上，该工装采用导柱导套的精准导向结构，保证上下模合模过程中的同轴度，剪切刃口采用斜角布局适配特定角度的板材裁切需求，下模设置可调式定位挡块，可适配不同尺寸规格的金属板材定位，承料台设置避让槽保证裁切过程中刃口不会发生磕碰，模座上预留标准安装孔位可直接适配通用压力机的安装接口。设计思路围绕金属板材的角度裁切作业需求，摒弃传统通用剪切设备的复杂调整流程，通过专用工装的结构设计实现特定角度的快速裁切作业，有效降低小批量角度裁切工件的加工准备时间，提升加工精度的一致性，整体结构紧凑，零件加工工艺性良好，各易损刃口部位设计为可更换结构，能够有效延长工装的整体使用寿命，降低生产维护成本。
