板件冲压裁切用切模结构三维设计

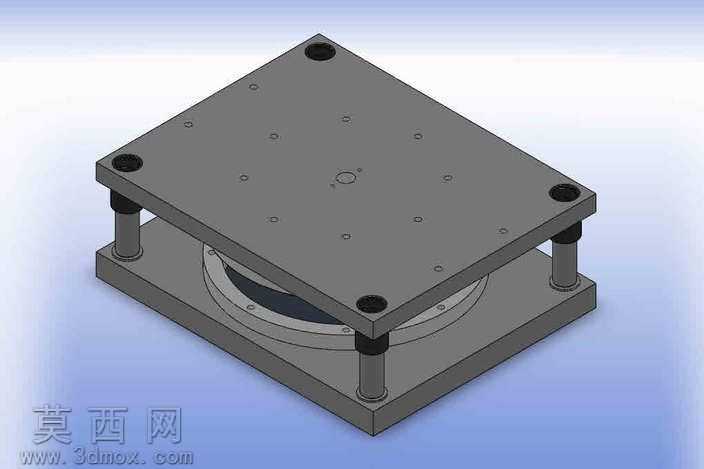

本切模模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循冲压模具的设计规范，对各零部件的装配关系、尺寸公差配合进行了精准还原，确保模型结构符合实际生产加工的装配逻辑。模型整体采用标准冷冲模架结构，上下模座选用铸铁材质进行渲染表现，表面做哑光磨砂质感处理，还原铸铁模座的真实金属肌理，模座上的安装孔、定位孔按照标准孔位布局排布，孔位边缘做倒角处理，避免应力集中的同时符合实际加工工艺要求。导向结构采用四根独立导柱搭配导套的设计，导柱表面做镀铬亮面材质渲染，导套与上模座过盈配合，导柱与下模座过盈配合，合模过程中导柱导套的滑动配合可保证上下模的精准对位，避免裁切过程中出现模位偏移导致的裁切毛刺、尺寸超差问题，导柱上下两端设置有黑色橡胶缓冲垫，缓冲垫采用高弹性橡胶材质渲染，合模时可吸收冲击载荷，降低刚性碰撞对模架和裁切刃口的损伤。模型中部为裁切工作核心区域，设置有凹模与凸模的安装定位结构，刃口部分采用合金工具钢材质渲染，表面做高光金属处理，凸显刃口的高硬度、高耐磨特性，模座表面的紧固螺丝采用标准内六角圆柱头螺丝建模，螺丝头部的内六角特征、螺纹段的牙型都做了精细化还原，保证装配细节的真实度。设计过程中优先考虑模具的通用性与维护便捷性，所有标准件均采用行业通用规格，便于后期更换易损配件，模座的安装槽、定位销孔均按照互换性要求设计，可适配不同规格的裁切凸凹模，满足一定尺寸范围内板件的冲压裁切需求。整体渲染采用柔和的工业产品布光方式，清晰展现各部件的结构层次与材质差异，无多余装饰元素，重点突出模具的结构合理性与工艺可行性，可作为冲压裁切类模具设计的参考方案，也可用于模具结构教学演示使用。
