天梭运动款腕表精密结构三维数模

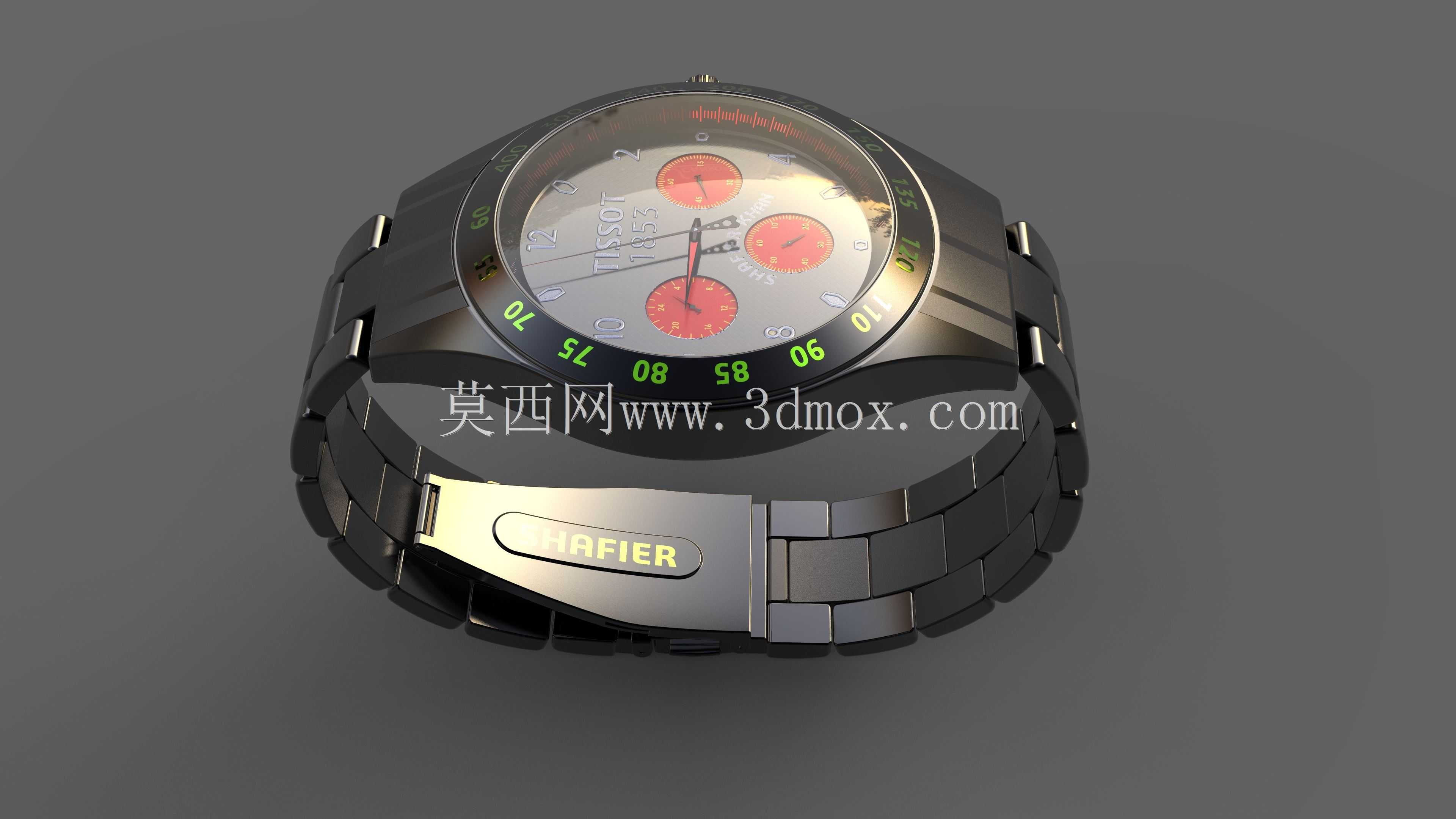

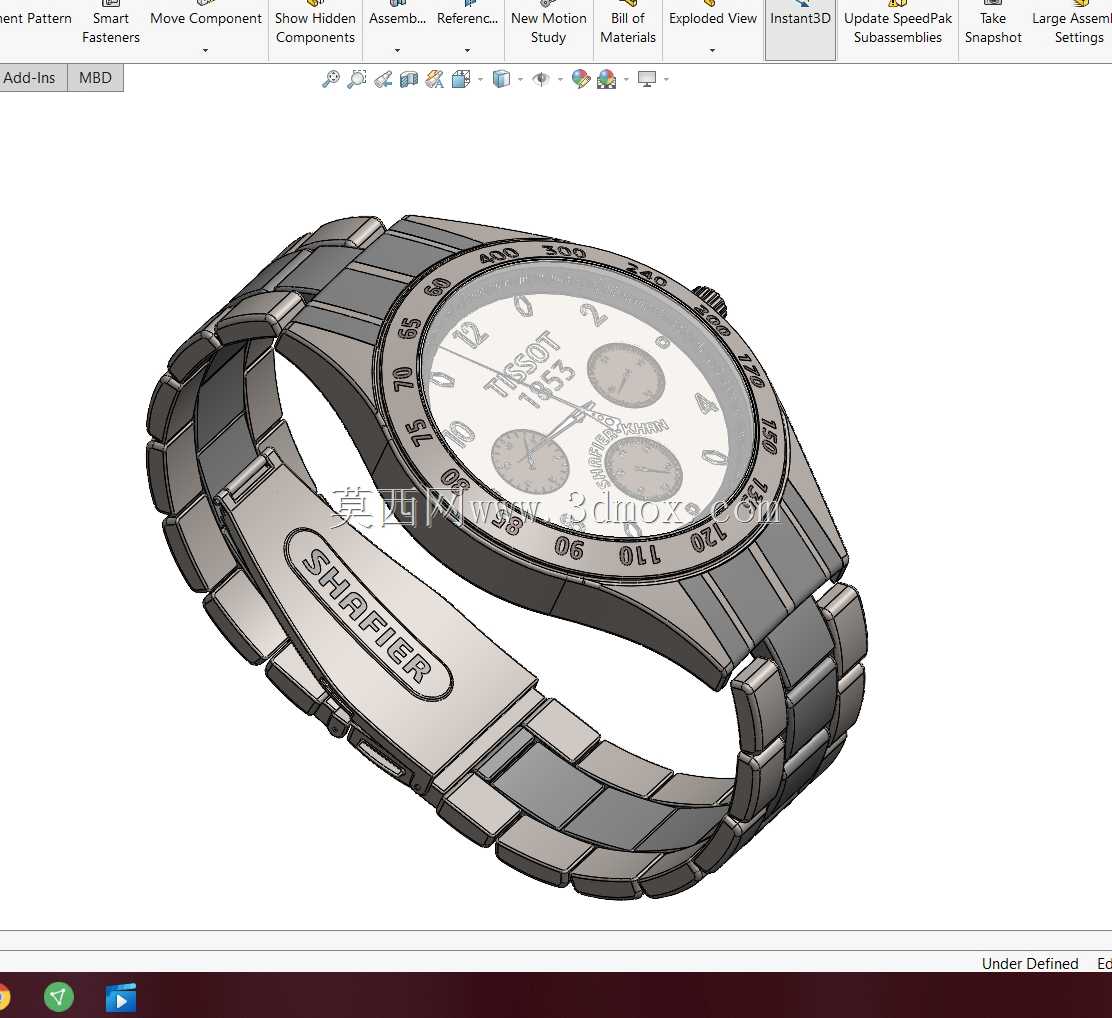

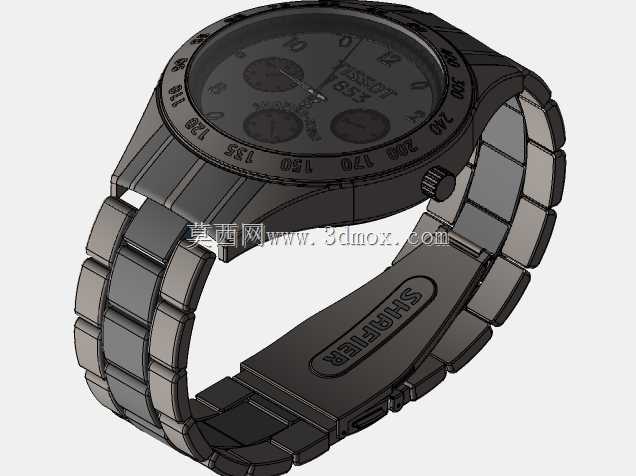

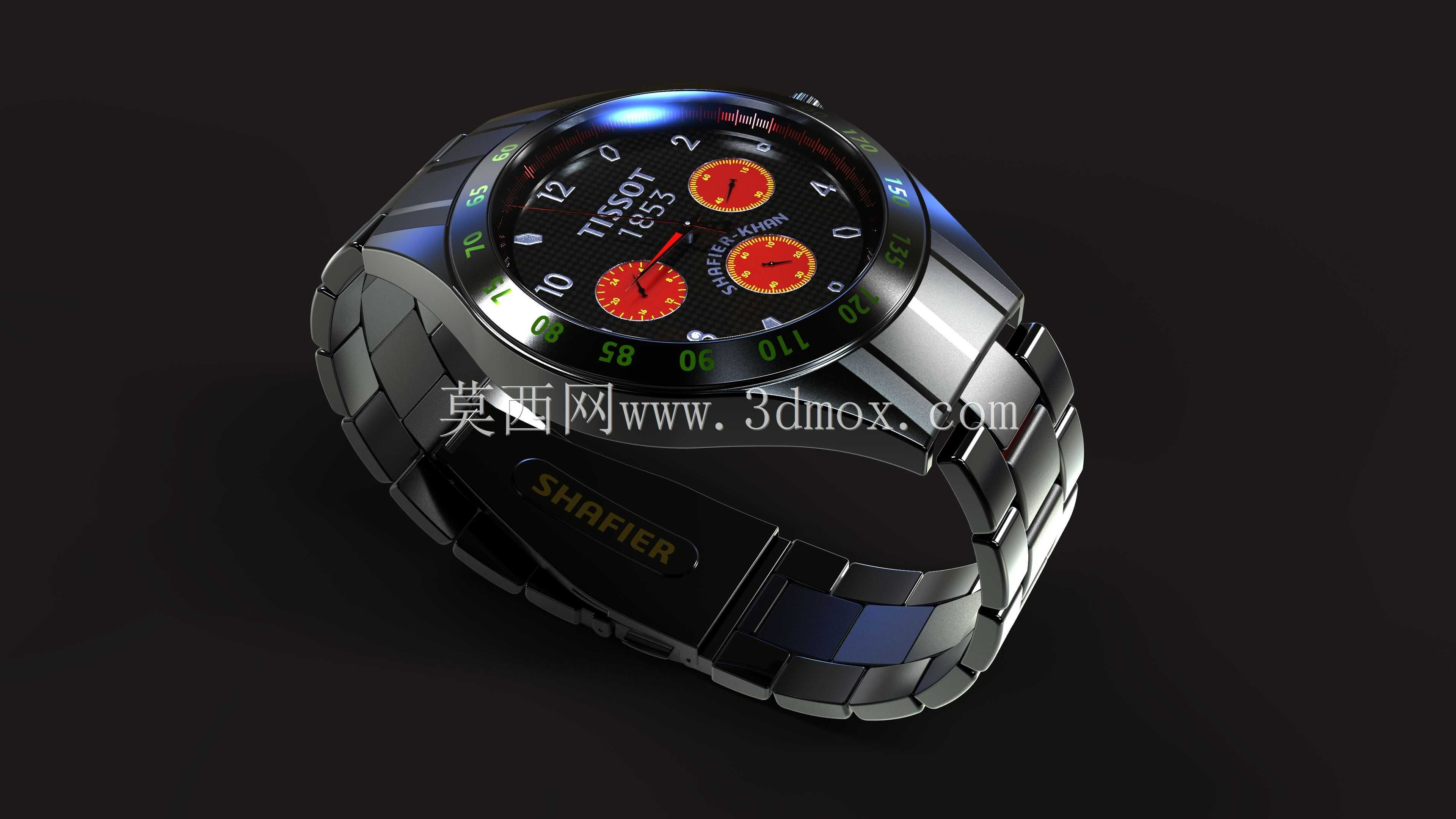

　　日常做消费类精密机械结构建模时，腕表类产品的结构还原一直是考验建模精度的典型品类，这次完成的天梭运动款腕表结构数模，覆盖了从外观覆盖件到内部装配层级的全部细节，可直接用于产品结构验证、外观渲染方案迭代、装配工艺模拟等多个工业设计环节。从实际应用场景来看，这类运动款腕表主要面向日常通勤、户外休闲、轻度运动场景使用，需要兼顾佩戴贴合度、操作便捷性、长时间佩戴的结构可靠性，建模过程中需要把这些实际使用需求拆解到每一个结构特征的尺寸约束里。先从佩戴贴合的核心需求说起，表壳与表带的衔接位置做了多段铰接结构的还原，每一节表带的连接销轴都保留了装配间隙，实际装配状态下表带可以随手腕弧度自然弯折，不会出现硬折硌手的问题，表耳位置的弧度做了反复调整，和表壳主体的过渡圆角控制在1.2mm，既保证金属加工时的刀具可达性，也避免佩戴时表耳边缘剐蹭手腕皮肤。表圈部分是运动腕表的核心功能结构之一，这个款型的表圈带有测速刻度标识，建模时保留了表圈旋转的卡位结构，每一个卡位的阻尼槽深度控制在0.3mm，旋转时的段落感和实际产品的操作反馈一致，刻度标识的凹槽深度做了等比例还原，后续做丝印或者填漆工艺模拟时，可以直接提取凹槽面作为工艺基准面。表盘部分的三个计时小表盘做了分层结构处理，最外层的蓝宝石玻璃表镜做了2.5D弧面处理，边缘和表壳的防水胶圈安装槽预留了0.25mm的过盈配合量，这个尺寸是经过实际装配验证的，既可以保证防水胶圈的压缩量达到IP68级防水要求，

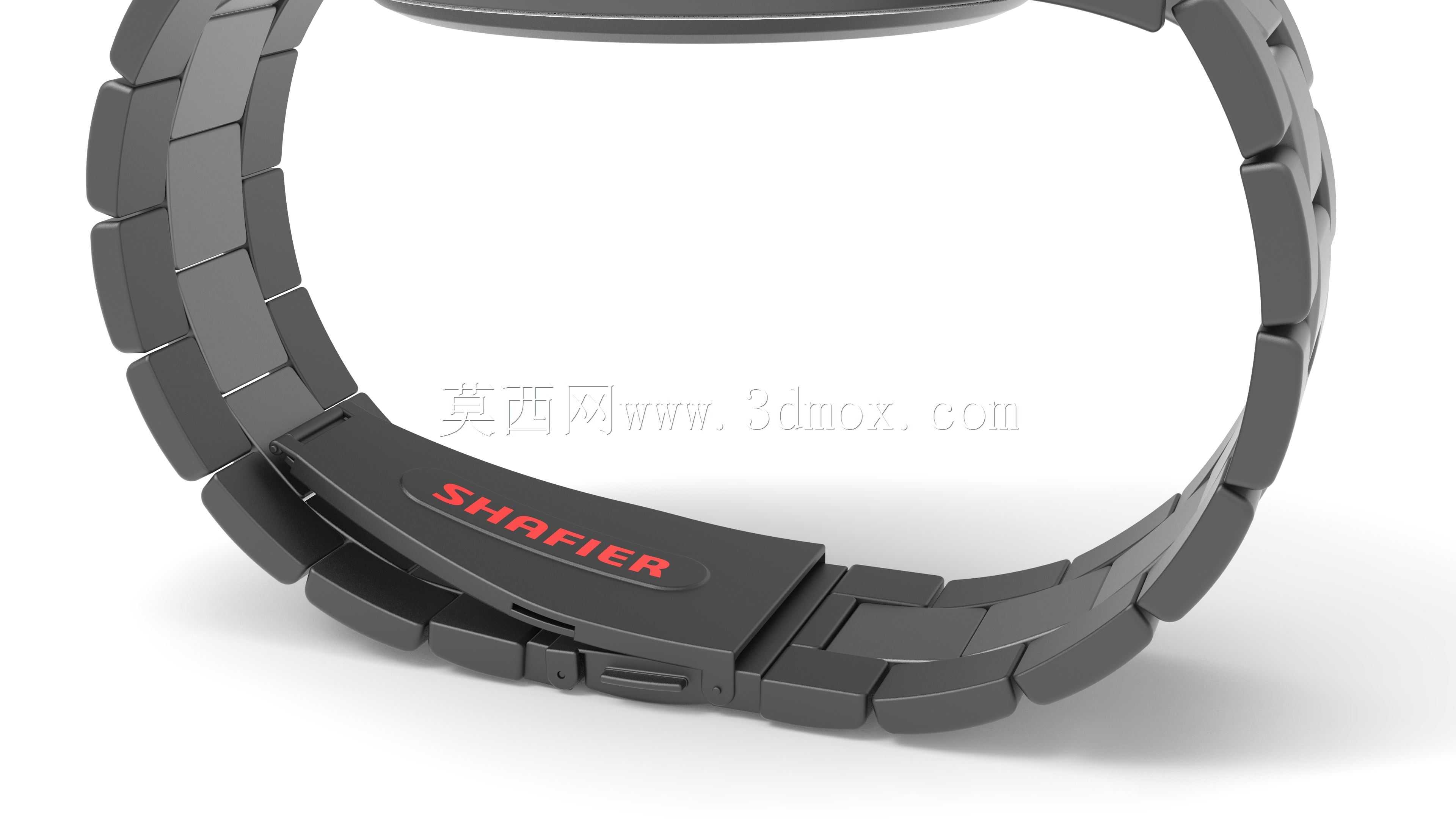

　　也不会因为过盈量太大导致表镜装配时出现应力碎裂的问题。表盘上的时针、分针、计时秒针都做了独立的零件拆分，指针轴的配合间隙控制在0.02mm，保证指针转动时不会出现蹭表盘或者卡滞的问题，表盘上的品牌标识、刻度线都做了凸起特征还原，后续做蚀刻或者印刷工艺时可以直接对位。表壳侧面的表冠和计时按键做了防滑纹理处理，纹理的间距和深度都按照实际产品的加工参数还原，表冠内部的防水胶圈安装位、档位卡位结构都做了完整建模，拉出表冠调时的两个档位的行程都做了结构约束，模拟实际操作时的档位手感。表带部分采用的是金属钢带结构，每一节表带的链接销轴都做了可活动的装配约束，表扣位置的蝴蝶扣结构做了完整的开合机构还原，扣合时的卡位凸台和凹槽的配合量控制在0.

　　15mm，既保证扣合后不会意外松脱，也能保证按压解锁时的力度适中，不会出现解锁困难的问题。从安装边界尺寸来看，整个表壳的直径控制在42mm，厚度控制在11mm，这个尺寸是主流运动腕表的黄金佩戴尺寸，适配150mm到190mm腕围的用户佩戴，表带的总长度做了可调节的孔位预留，每一节可拆卸表带的连接结构都做了标准化设计，后续用户可以根据自己的腕围自行拆卸调整表带长度。建模过程中所有的圆角、拔模角度都按照金属粉末冶金加工、CNC精雕加工的工艺要求做了约束，没有出现倒扣或者加工死角的问题，所有配合面的公差都按照精密机械加工的IT5级精度设置，装配时不会出现干涉问题。内部的机芯安装位做了通用的ETA机芯适配结构，固定机芯的固机圈、

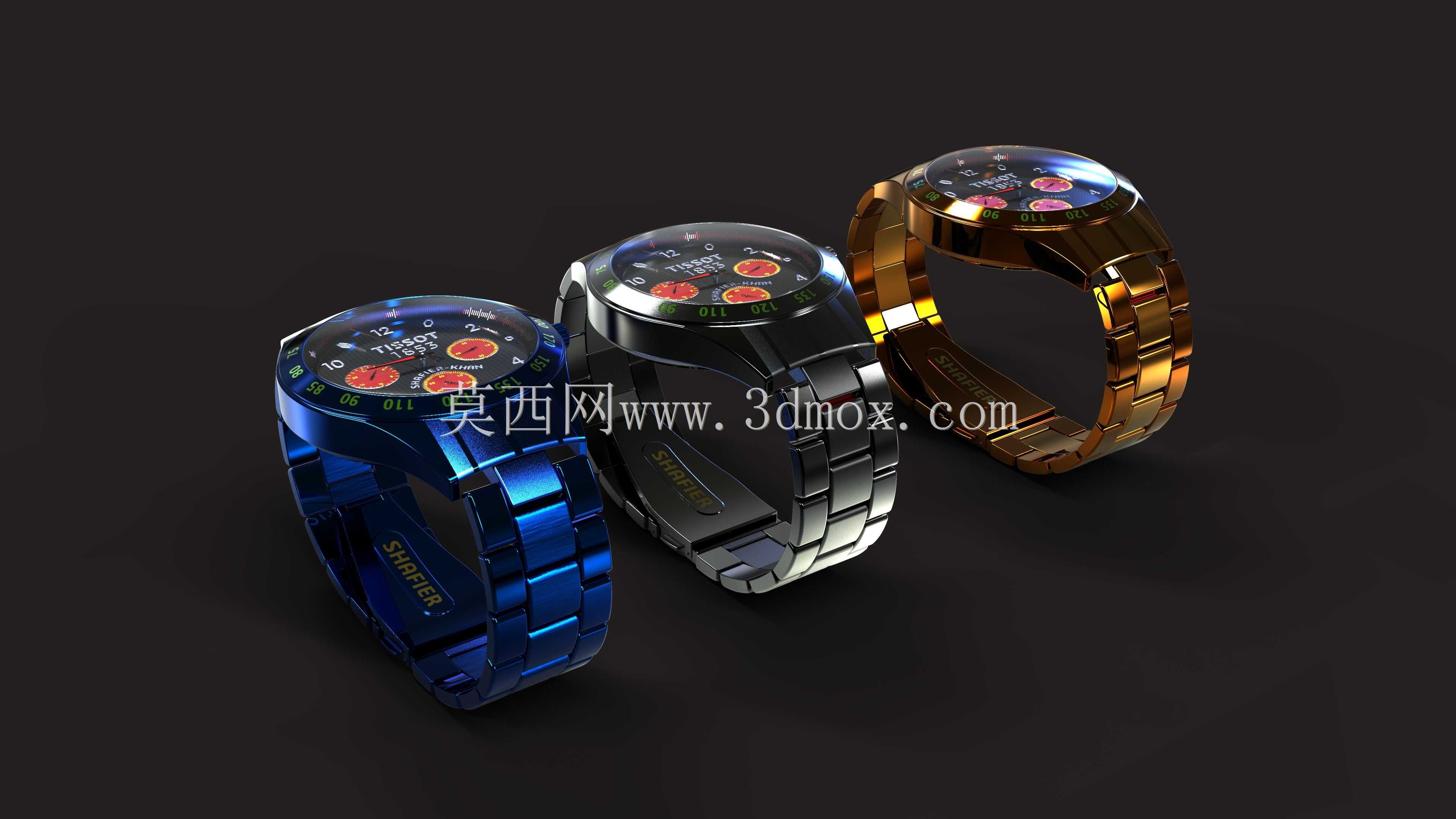

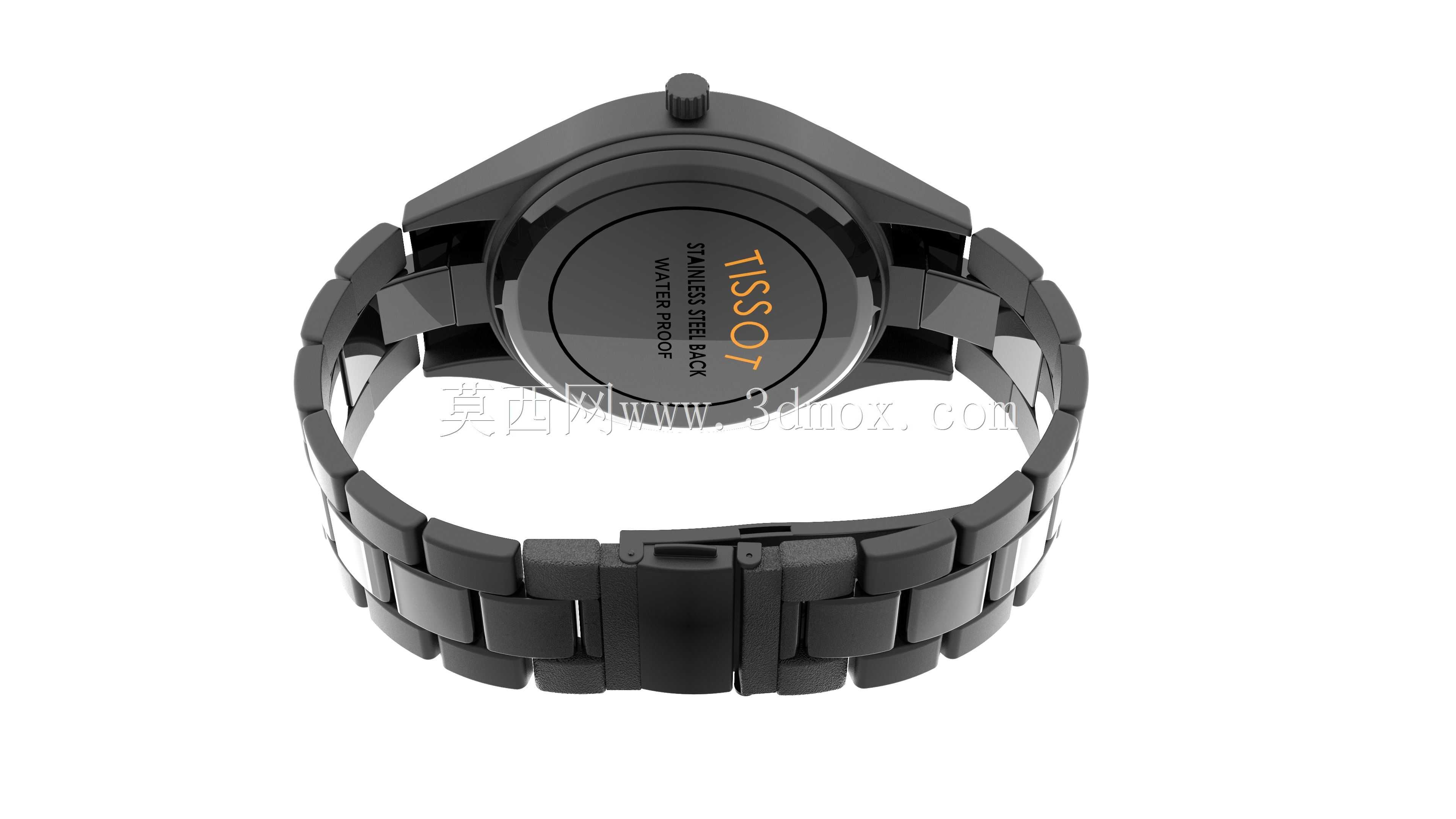

　　防震圈的安装槽都做了预留，后续如果要替换不同型号的机芯，只需要调整固机圈的尺寸就可以完成适配，不需要改动表壳的主体结构。表底盖采用的是旋入式结构，螺纹的牙距和深度都按照防水腕表的标准设置，底盖上的防滑齿纹理做了等比例还原，方便装配时用工具拧紧，底盖和表壳之间的防水胶圈安装槽预留了足够的压缩空间，保证水下使用时的密封性能。整个数模的结构拆分完全按照实际产品的装配顺序做了层级划分，从表镜、表圈、表壳、机芯、固机圈、底盖到表带、表扣，每一个零件都可以单独导出做工程图或者加工编程，也可以直接导入渲染软件做材质和光影效果的调整，不管是做产品结构验证、加工工艺模拟还是外观方案迭代，都可以直接使用，不需要再做额外的结构补全。
