带尺寸标注的木质沙发框架结构设计

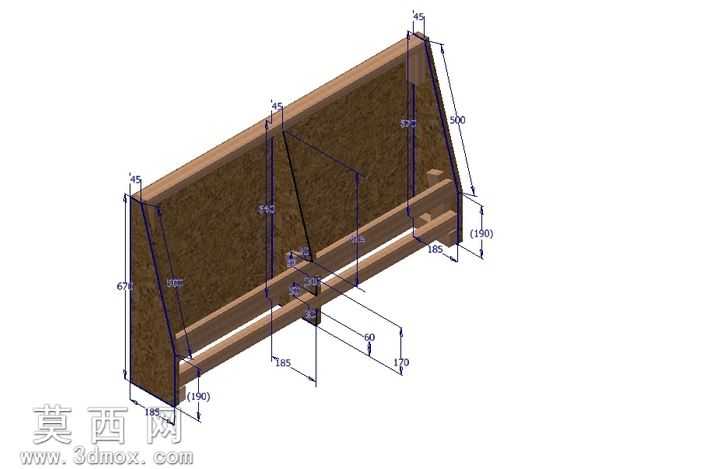

本作品为沙发的内部木质支撑框架三维建模成果，建模过程严格遵循家具结构力学设计逻辑，以等轴测视角完整呈现框架的三维形态与全部关键尺寸参数。建模阶段首先依据人体工程学确定沙发的整体外轮廓尺寸，依次搭建背部斜向支撑板、侧边竖向支撑、底部横向承托梁等核心构件，所有构件的连接位置、搭接长度均通过精准的尺寸约束完成定位，图中标注的各段长度、角度参数均对应实际家具生产的加工精度要求，可直接对接生产下料环节。材质设置上，框架主体构件赋予深棕色实木纹理材质，还原实木家具的原生质感，支撑横梁等受力构件通过材质明暗区分突出结构层次，所有构件的边缘均做符合家具加工规范的倒角处理，避免尖锐棱角带来的安全隐患。结构设计层面，背部支撑板采用斜向布置形式，匹配人体倚靠时的背部曲线角度，提升使用舒适度；底部设置多道横向承托梁，均匀分散座面承受的荷载，侧边竖向支撑与背部板、底梁采用榫卯搭接的结构逻辑，在三维模型中预留了对应的搭接余量，保障结构连接的稳固性；框架底部的支撑脚高度经过合理测算，既保障沙发整体的离地高度满足清洁、使用需求，也避免过高带来的重心不稳问题。建模过程中对每一处连接节点都做了结构校验，确保各构件之间无干涉、尺寸链闭合完整，所有标注尺寸均从加工基准面出发标注，方便生产环节的尺寸读取与加工操作，整体模型完整还原了实木沙发内框架的全部结构细节，可用于家具结构教学、生产方案校验、定制家具尺寸调整等多个场景，为后续的软包设计、外观优化提供了精准的结构基础。
