齿轮齿条直线传动机构三维设计

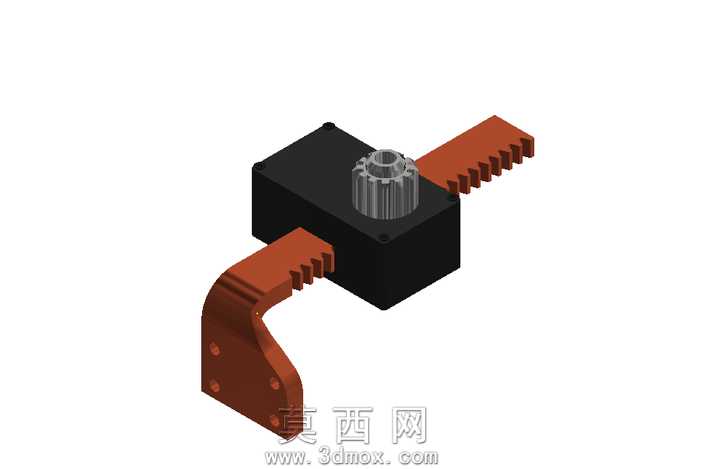

本作品为齿轮齿条直线传动机构的三维建模设计，整体采用模块化设计思路，将动力输入、传动转换、执行输出三个功能单元整合为紧凑的一体化结构。建模过程中首先搭建核心传动副的参数化模型，齿轮部分按照标准渐开线齿形进行参数绘制，保证齿廓曲线的啮合精度，齿顶圆、齿根圆、分度圆参数严格匹配传动比要求，齿部细节做了倒角处理，既符合实际加工工艺要求，也避免啮合过程中出现卡滞问题。齿条部分分为两段式结构，一段为水平直线输出齿条，另一段为带弯折安装位的异形齿条，两段齿条的齿距参数与齿轮完全一致，保证啮合传动的同步性。基座部分采用方形箱体结构，内部预留齿轮安装轴的定位孔位，箱体边角做了圆角过渡，表面预留安装固定孔，可直接适配不同设备的安装场景。材质分配上，齿轮采用金属钢材质，渲染时添加金属磨砂质感，体现传动部件的耐磨属性；齿条部分采用铜合金材质，暖棕色调的金属材质既区分了不同部件，也符合实际应用中减磨耐磨的材料选型逻辑；基座采用黑色工程塑料材质，表面做哑光处理，突出内部传动结构的视觉重点。结构设计上充分考虑传动行程的合理性，两段齿条分别布置在齿轮的两侧啮合位置，可实现双向直线输出，弯折结构的齿条可适配特殊安装空间的传动需求，整体结构紧凑，传动路径清晰，无冗余部件。建模过程中对所有配合面做了公差预留模拟，齿轮与安装轴的转动配合、齿条与基座的滑动导向配合都按照实际装配要求做了间隙设置，渲染阶段采用45度斜向视角，打光采用柔和的漫反射光源，清晰展现齿部啮合细节、部件连接关系与整体结构布局，完整呈现了该传动机构的设计细节与功能特点，可作为机械传动教学、非标设备传动选型的参考模型。
