农用悬挂式双梁播种作业机架结构

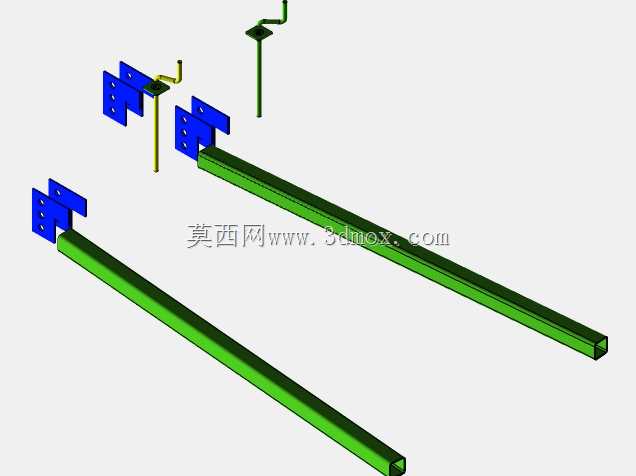

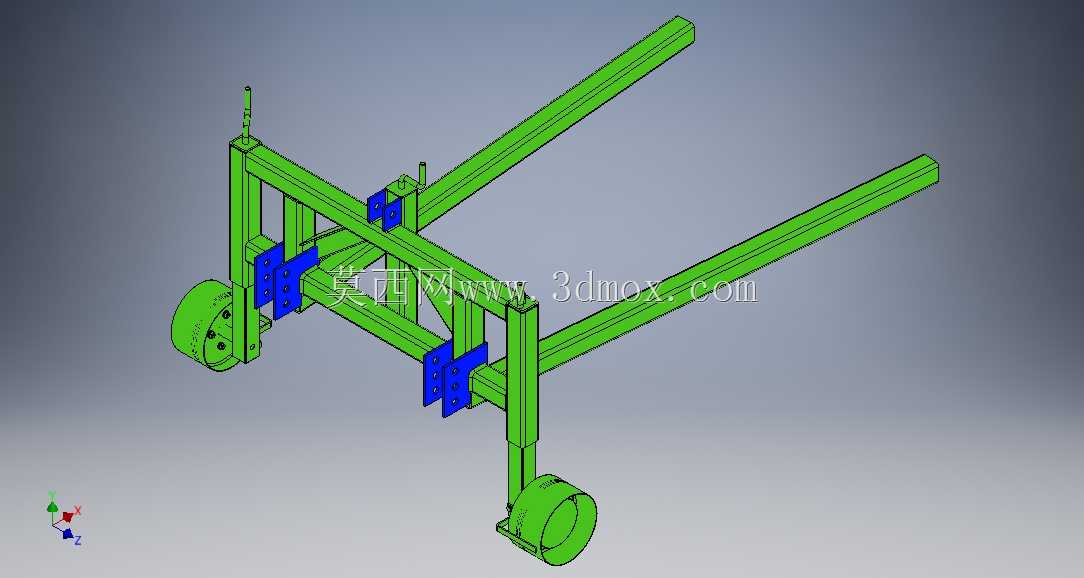

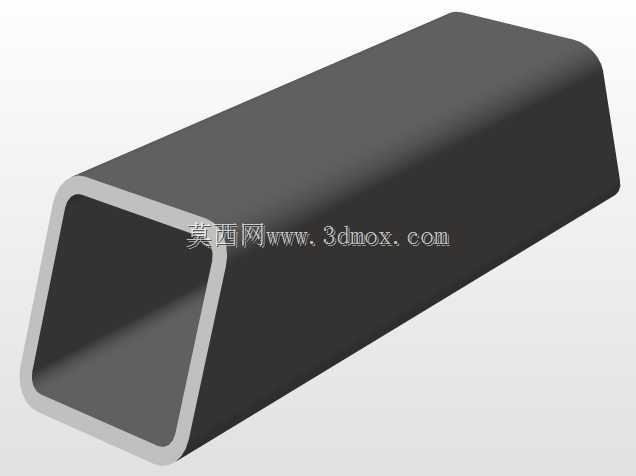

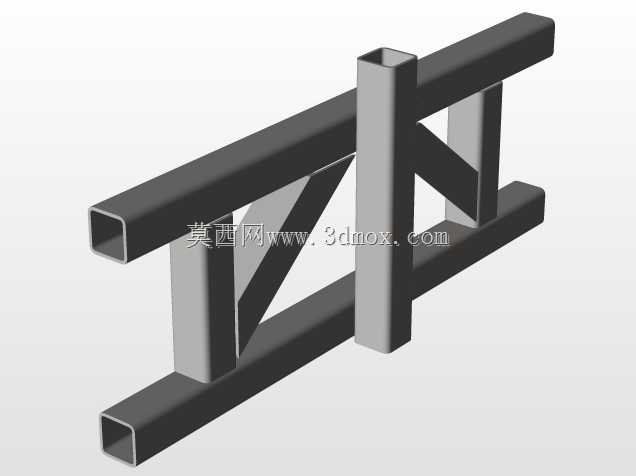

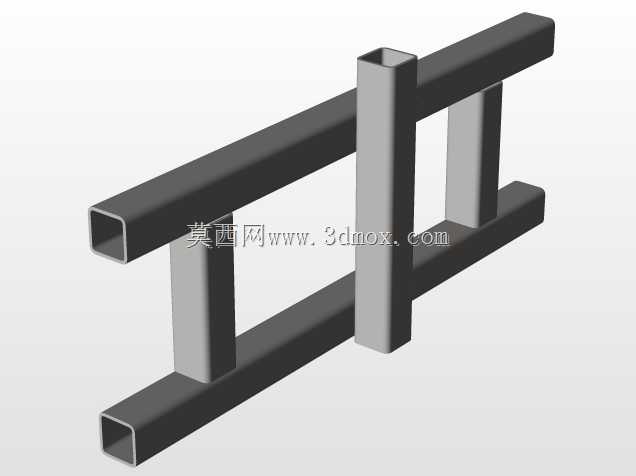

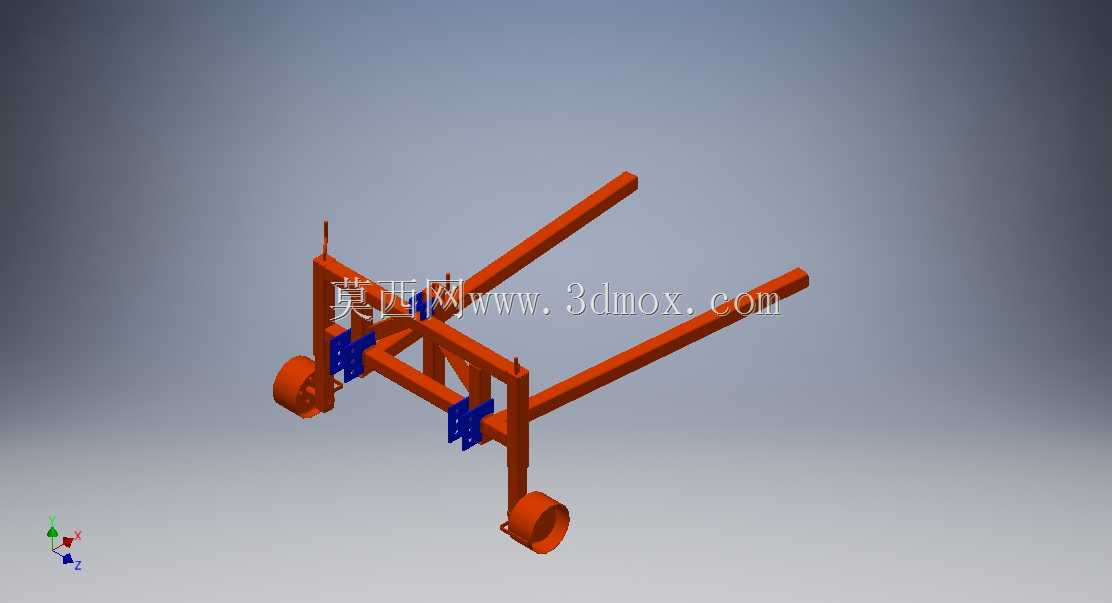

这款机架结构主要适配中小型拖拉机后悬挂挂载场景，是旱地条播作业机具的核心承载基体，可搭载排种器、开沟器、覆土镇压组件完成小麦、玉米、大豆等旱田作物的播种作业，也可通过更换挂载附件完成植树开沟、施肥等配套农事作业，适配平原、缓坡等不同地形的小块农田作业需求，解决传统小型播种机具机架刚性不足、挂载适配性差的问题。整体采用双纵梁对称布局，两根主承载梁采用矩形截面型钢焊接成型，纵向延伸长度满足三点悬挂后作业幅宽的安装边界要求，前端设置标准三点悬挂连接点位，上悬挂点与两个下悬挂点的孔位间距符合农用拖拉机后悬挂的通用安装尺寸规范，可直接匹配多数40-80马力段轮式拖拉机的后悬挂接口，无需额外制作转接连接件。机架中部设置多组可调式安装支座，蓝色标识的安装板采用螺栓压紧式固定结构，可沿主纵梁方向横向滑动调整位置，以此适配不同行距的播种农艺要求，安装板上预留的多组螺栓孔可兼容不同型号开沟器、排种单体的安装尺寸，调整时仅需松开压紧螺栓即可滑动支座到指定位置，无需在主梁上重新钻孔破坏机架整体刚性。机架前端与后端分别设置仿形支撑轮组件，前端单侧的限深轮与后端的支撑轮配合，可在作业过程中随地面起伏上下浮动，保证机架整体作业高度一致，避免开沟深度随地形变化出现深浅不一的问题，轮体采用空心钢制轮辋搭配橡胶轮缘结构，既保证承载强度，又能减少田间作业时的粘土、壅土问题。设计过程中优先考虑机架的受力分布，三点悬挂的受力点直接与主纵梁焊接加强，挂载作业部件的安装支座位置均设置斜向加强筋，避免作业过程中因土壤阻力、机具振动出现焊缝开裂、主梁变形的问题，整体机架的离地间隙满足田间作业时的通过性要求，不会在作物残茬较高、田埂起伏的地块出现托底、刮蹭作物的情况。各转动连接部位均设置润滑注油点位，日常维护时可直接加注润滑脂减少铰接部位磨损，延长机具使用寿命，机架表面采用浸漆防锈处理，可适应田间高湿度、多泥土的作业环境，减少长期使用后的锈蚀问题。
