简易三轴数控加工设备结构设计方案

　　这套三轴数控加工结构的设计，最初是面向小型加工场景的轻量化需求做的方案，很多小批量非金属薄板加工、教学实训场景里，大型工业机床占地大、调试流程繁琐，反而这类结构紧凑的简易三轴设备适配性更强。从实际落地的使用场景来看，它可以覆盖亚克力板、薄铝板、木质板材的平面铣削、轮廓切割、浅槽加工等工序，常见于广告标识制作、创客空间实训、小型五金件小批量打样、教学演示等场景，不需要复杂的地基安装，普通承重达标车间地面或者稳固工作台面就能放置使用。

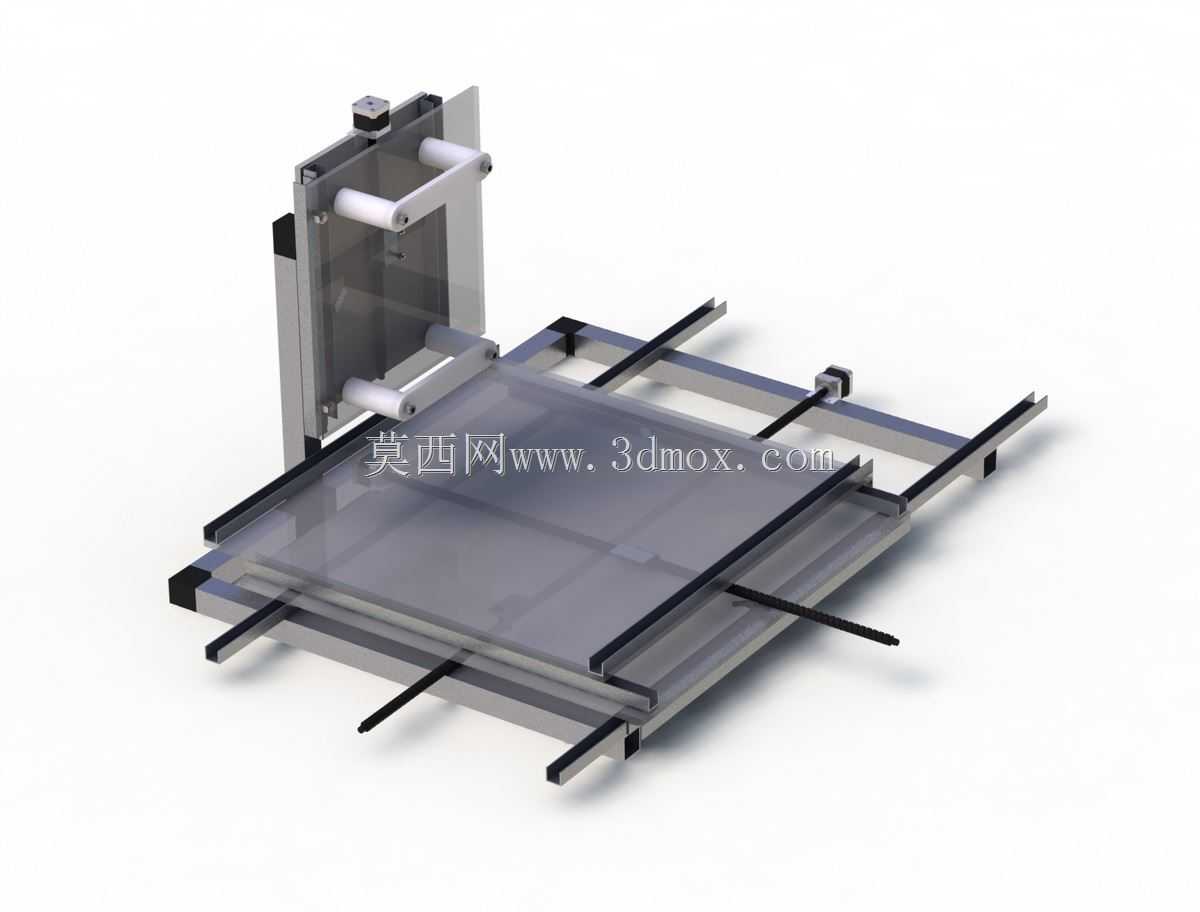

　　设计思路上优先做了结构的简化处理，没有采用传统机床的厚重铸铁床身，而是用型材搭建主体框架，在保证基础刚性的前提下压缩整体制造成本与装配难度。传动部分的布局做了针对性优化，XY轴采用跨距合理的双导轨支撑结构，工作台面直接固定在XY轴的滑动拖板上，加工时工件随工作台做XY方向的进给运动，Z轴主轴组件独立安装在立式龙门架上，做垂直方向的进给运动，这种动工作台的布局能有效降低Z轴运动部分的负载，提升垂直方向进给的稳定性，同时也能让整体结构的重心更低，减少高速进给时的整机晃动。

　　从功能特性来看，三个运动轴都预留了标准的伺服电机或者步进电机安装位，传动端可以适配同步带或者滚珠丝杠两种传动方案，用户可以根据自身的加工精度需求、预算成本灵活选择配置；主轴安装位做了通用化的夹装设计，可以适配不同功率的高速电主轴，满足不同材质的切削转速要求；工作台面预留了标准的T型槽或者工装安装孔位，方便用户快速装夹平口钳、真空吸附台、定制工装夹具，适配不同外形的工件装夹需求。设备的走线槽全部做了内嵌式设计，避免运动过程中线缆拖拽剐蹭，降低长期使用的线缆磨损故障概率，各轴的行程限位块都做了双重冗余设计，既有软限位的参数设置空间，也预留了硬限位的机械挡块安装位，防止超程运动造成的结构碰撞损坏。

　　外形尺寸与安装边界方面，这套结构的整体占地尺寸控制在1.2米长、1米宽的范围内，Z轴的有效行程可以根据加工需求调整，常规配置下垂直方向有效加工行程在150毫米左右，XY轴的有效加工幅面可以覆盖600*800毫米的板材，完全满足常规小型工件的加工幅面需求。安装时只需要保证放置平面的平面度误差在每米2毫米以内，不需要做额外的地脚螺栓固定，设备底部预留了可调脚杯的安装位置，可以快速调平整机水平，调试周期比传统工业机床缩短60%以上。

　　结构细节上，龙门架的立柱和横梁连接位置做了加强筋设计，抵消Z轴切削时产生的倾覆力矩，避免长期使用后横梁变形影响加工精度；导轨的安装面都做了铣平加工基准，保证导轨安装的平行度与直线度，降低运动过程中的爬行卡顿问题；各轴的拖板部分都预留了润滑脂注油嘴位置，方便日常维护时给导轨、传动部件加注润滑脂，延长部件使用寿命。整体结构没有多余的冗余设计，所有零部件都采用市面上容易采购的标准件，后期维护更换配件的成本很低，非常适合对成本敏感、加工需求不算极端的场景使用，不管是做结构教学演示，还是小批量加工生产，都能稳定满足使用要求。
