亚拓600esp直升机起落架结构设计

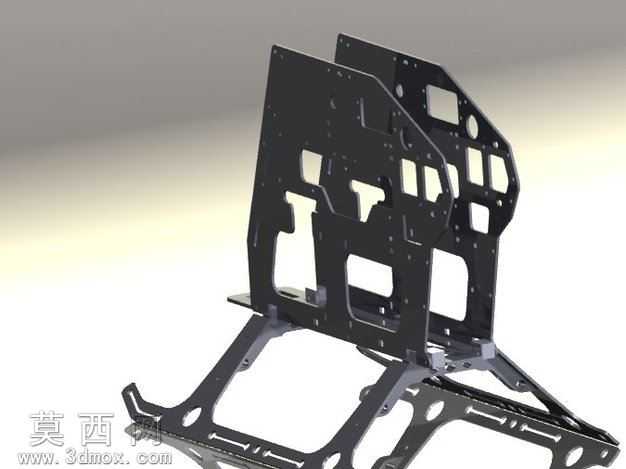

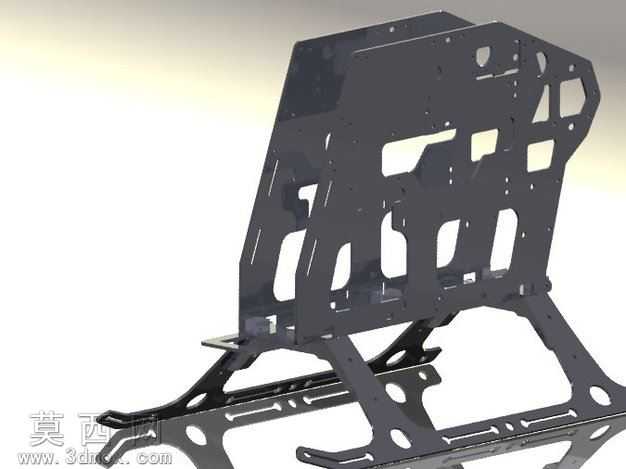

本作品为亚拓600esp航模直升机的全新起落架三维设计方案，建模阶段围绕CNC加工的工艺特性展开结构规划，全程以可直接落地加工为核心设计目标，对传统航模起落架的受力结构进行了针对性优化。建模过程中首先完成起落架主体承力骨架的参数化搭建，精准匹配亚拓600esp机型的机身底部安装孔位，确保安装时无需对原机身结构进行额外修改，适配性完全贴合原厂装机标准。结构设计上采用对称式斜向支撑布局，将起落架与机身连接的受力点进行分散式排布，有效分散航模降落时产生的冲击载荷，避免应力集中导致的起落架断裂、变形问题，同时将整体结构做轻量化处理，在保证结构强度的前提下尽可能降低配件自重，减少对航模飞行负载的影响。材质设定阶段针对CNC加工的常用航模加工材质做了对应适配，主体承力结构匹配航空级铝合金材质参数，表面预留阳极氧化处理的工艺余量，接触机身的安装位置预留软性缓冲垫的装配槽位，可搭配橡胶缓冲垫进一步吸收降落冲击力，避免硬接触对机身电子元器件造成震动损伤。设计过程中充分考虑CNC加工的走刀路径合理性，所有曲面过渡均采用大圆角顺滑处理，无狭小深槽、锐角等不利于加工的结构特征，加工时无需特殊定制刀具，使用常规CNC加工设备即可完成全工序生产，加工难度低、生产容错率高，能够有效降低配件的加工成本与生产周期。细节设计上对起落架的脚架触地端做了加宽处理，提升航模停放时的支撑稳定性，即使在略有不平整的场地也能保持平稳停放，减少侧翻风险；安装孔位采用沉头孔设计，装配后螺丝端面与结构表面齐平，既提升整体外观的整洁度，也能避免突出的螺丝头剐蹭机身外壳或其他配件。整体建模完成后经过多次装配干涉校验，确认与亚拓600esp机身、侧板、底板等相关部件无装配冲突，结构强度经过模拟受力验算，能够承受该级别航模正常飞行降落时的冲击载荷，兼具实用性与加工便利性，既可以作为航模改装配件的加工生产参考，也可作为航模结构设计的学习参考案例。
