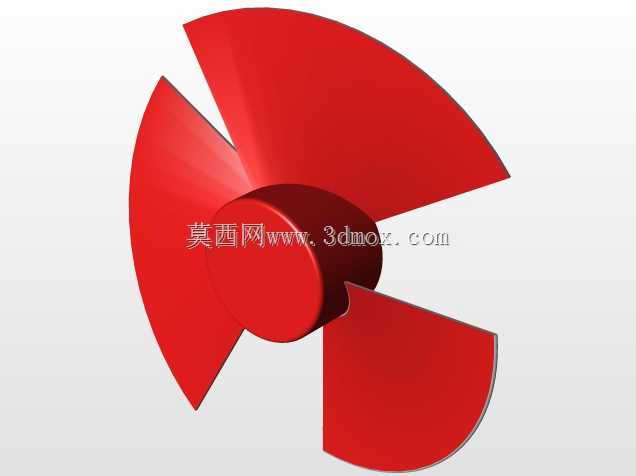

简易三叶片轴流风叶结构三维数模

　　日常做小型通风散热类部件的结构方案时，这类三叶片简易风叶是入门阶段最常接触的结构形式，很多桌面级散热装置、小型通风模组的风叶设计都能看到这类结构的影子。从实际应用场景来看，这类结构的风叶多用于小功率轴流通风场景，比如小型电子设备的散热风道、桌面小风扇的出风结构、小型机柜的局部通风组件，不需要承担高风压、大流量的通风任务，核心是满足小空间内的空气扰动需求，结构简单、成型难度低，批量生产时的成本控制空间很大。

　　从结构设计思路来看，这款风叶采用中心轮毂加三片等距分布叶片的布局，轮毂部分为圆柱形实体结构，中心预留的轴孔可以直接和小型驱动电机的输出轴配合，不需要额外设计复杂的连接转接结构，装配时直接通过过盈配合或者顶丝锁紧就能完成和动力端的连接，装配工序非常简洁。三片叶片采用等夹角120度分布的设计，这种布局的好处是动平衡调校难度低，低速运转时的振动量小，不需要额外做过多的配重处理就能满足运转平稳性要求，对于小功率驱动场景来说，这种布局的风叶启动阻力小，不会给驱动电机造成过大的启动负载，能适配扭矩参数较低的小型驱动电机。

　　叶片本身的型线采用简单的曲面扭转设计，没有做复杂的翼型优化，叶片根部和轮毂做了圆弧过渡处理，避免应力集中导致的叶片根部断裂问题，毕竟这类风叶多采用塑料注塑成型，根部的过渡圆角能大幅提升注塑时的熔体流动性，减少成型缺陷，同时也能提升叶片和轮毂连接位置的结构强度，即使运转过程中碰到轻微的异物触碰，也不容易出现叶片断裂的情况。叶片的外缘做了等直径的圆弧收边，整个风叶的旋转外径统一，安装时只需要预留对应半径的安全间隙即可，不需要考虑叶片不同位置的尺寸差带来的干涉问题，对于安装空间的边界要求非常明确，设计配套的风罩或者安装支架时，只需要按照风叶的最大旋转外径预留1到2毫米的安全间隙，就能避免运转时的擦碰问题。

　　从安装边界的角度来说，这类风叶的轴向尺寸非常紧凑，轮毂的轴向长度略大于叶片的轴向宽度，安装时电机轴的插入深度只需要达到轮毂轴向长度的三分之二，就能保证连接的可靠性，不需要预留过长的电机轴伸出长度，能有效压缩整个通风模组的轴向安装空间，非常适合对安装厚度有要求的紧凑型设备内部。叶片的扭转角度经过基础的气动优化，虽然没有采用复杂的航空翼型，但在低速运转时就能推动空气形成稳定的轴向气流，不会产生明显的紊流噪音，对于民用级的小型通风设备来说，这种噪音表现完全能满足使用要求。

　　实际做这类结构的建模时，重点需要注意叶片曲面和轮毂的相切过渡，避免出现曲面接缝导致的模型壁厚不均，毕竟后续如果要做注塑模设计，壁厚不均会导致成型时出现缩痕、翘曲等问题。另外中心轴孔的尺寸公差需要和所选电机的输出轴公差匹配，过盈量太大会导致装配困难，过盈量太小则会出现运转时风叶打滑的问题，通常对于小型塑料风叶来说，轴孔和金属电机轴的过盈量控制在0.05到0.1毫米之间，就能兼顾装配难度和连接可靠性。这类结构的风叶虽然简单，但却是很多复杂叶轮结构的设计基础，掌握这类等距叶片的建模方法、动平衡校核思路、安装边界的设计逻辑，后续做更复杂的多叶片风机、高压叶轮设计时，就能快速理清结构设计的核心要点，避免出现基础的结构干涉、强度不足、装配困难等问题。在做设备选型时，如果是小空间、低风压要求的通风场景，这类结构的风叶是性价比非常高的选择，不需要复杂的定制开模，很多通用规格的这类风叶都有现成的量产件，能直接采购使用，缩短设备的开发周期。
