盖板式蒸馏塔化工工艺装置三维结构

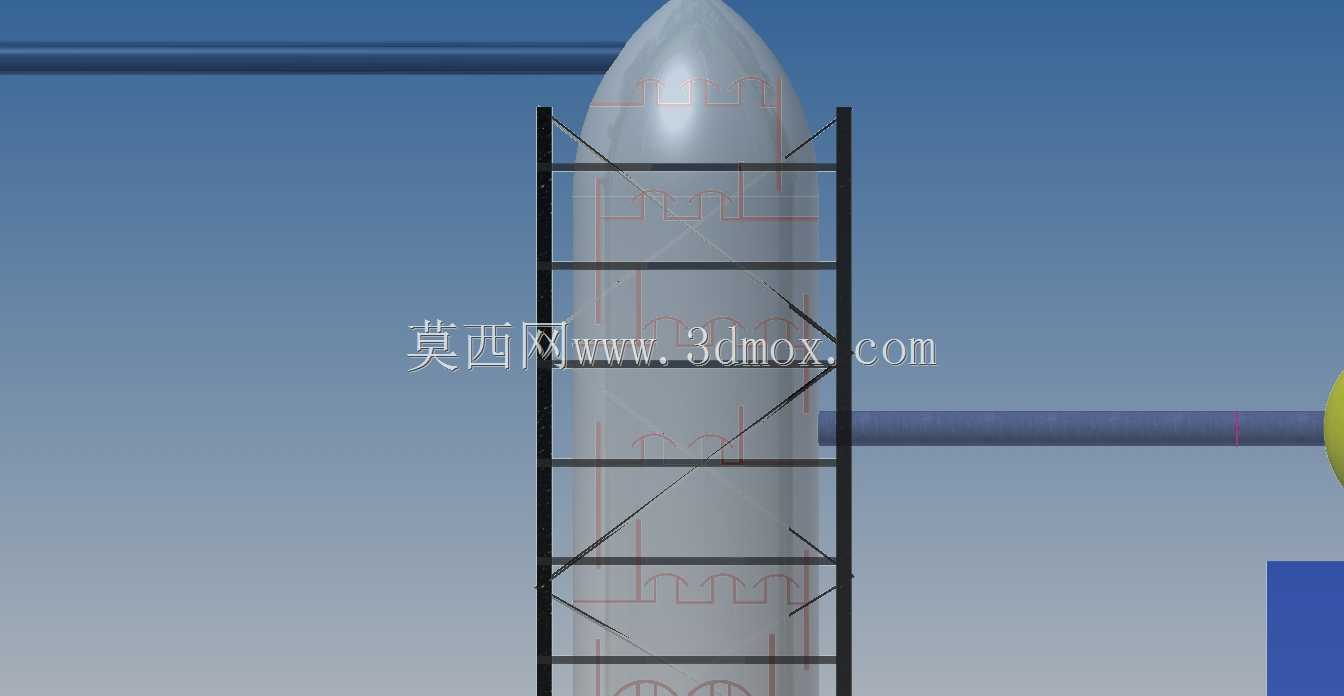

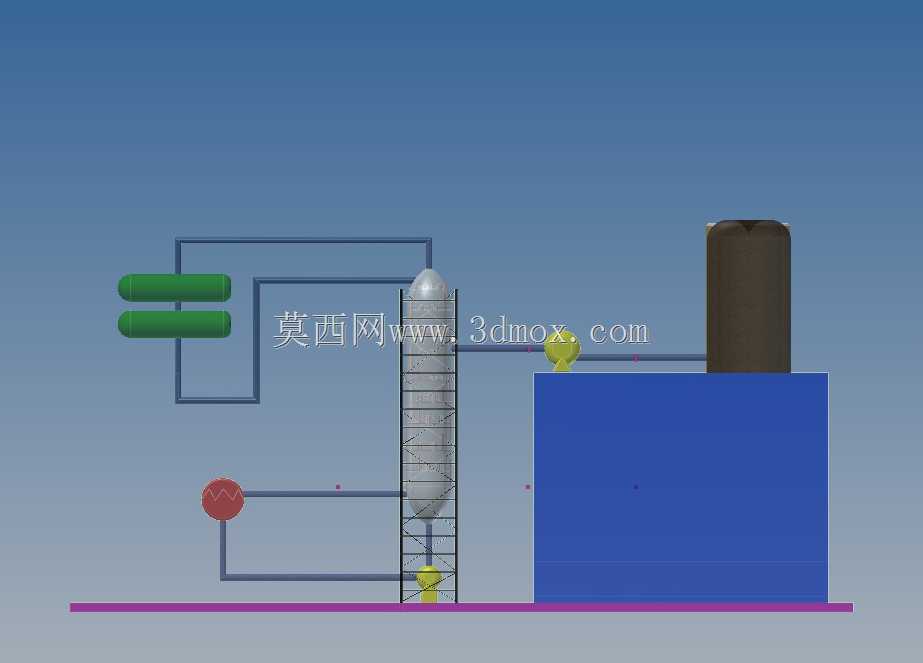

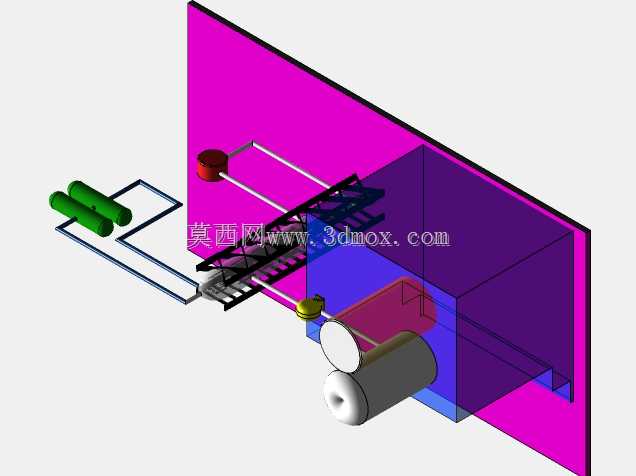

这套盖板式蒸馏塔三维结构还原了化工精馏工段的核心装置布局，可直接用于化工原理教学演示、中小型化工项目的初步方案排布、工艺管线干涉校验场景。在精细化工、溶剂回收、医药中间体生产的间歇精馏工序中，这类盖板式塔器凭借塔板拆装便捷、内部清理维护难度低的特性，常被用于处理易结垢、含固体杂质的物料分离工况，相比填料塔更适配小批量多品种的生产切换需求。从结构设计逻辑来看，模型完整复现了塔体与配套辅机的管线连接关系：塔体侧面直爬梯沿塔壁通长布置，踏步间距符合日常巡检与检修的操作空间要求，塔顶气相出口通过横向管线接入后续冷凝单元，塔底液相出料管线连通至底部储液槽，进料口设置在塔体中下部位置，匹配常规精馏的进料热状态参数，配套的卧式换热单元通过管线与塔体中段连通，可实现中段回流取热，控制塔内各段温度梯度，保障精馏分离效率。塔体底部设置的裙座支撑结构直接与安装基础的预埋钢板对接，安装边界预留了地脚螺栓的调节余量，周边管线排布时避开了操作通道与检修吊装区域，塔体顶部预留的放空口、仪表安装口位置符合化工装置设计规范，侧面的人孔设置间距满足内部塔板检修的进出需求，相邻辅机的安装间距预留了阀门操作、法兰拆装的操作空间，整体布局兼顾了工艺合理性与现场运维的实操需求。模型中各管线的弯头曲率半径、法兰连接位置均按照常规化工管线设计标准设置，储液槽的容积匹配塔体持液量与出料缓冲需求，配套的阀门、仪表接口位置可直接对接后续的自控点位布设，在三维建模过程中，各部件的装配关系完全按照实际设备的安装顺序搭建，可直接用于生成设备布置图、管线轴测图的基础参考，帮助设计人员提前排查管线碰撞、操作空间不足等现场常见问题，减少施工阶段的设计变更。
