卧式双相流体换热变换器结构设计

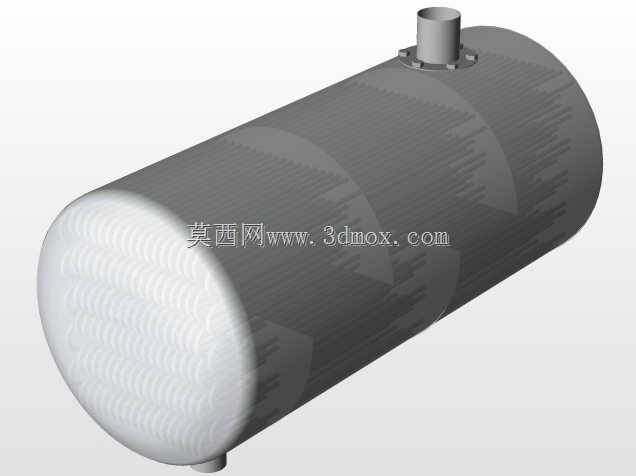

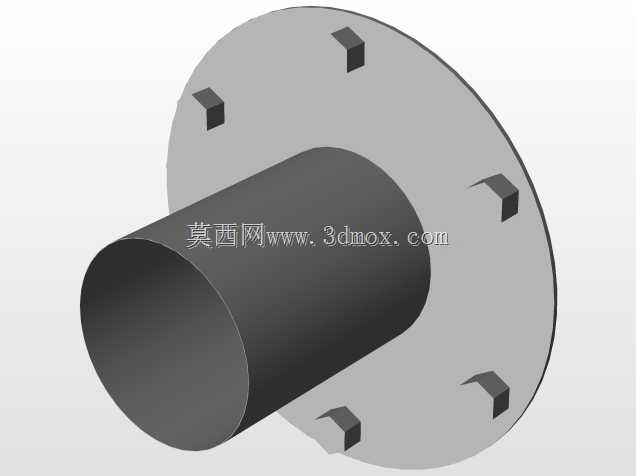

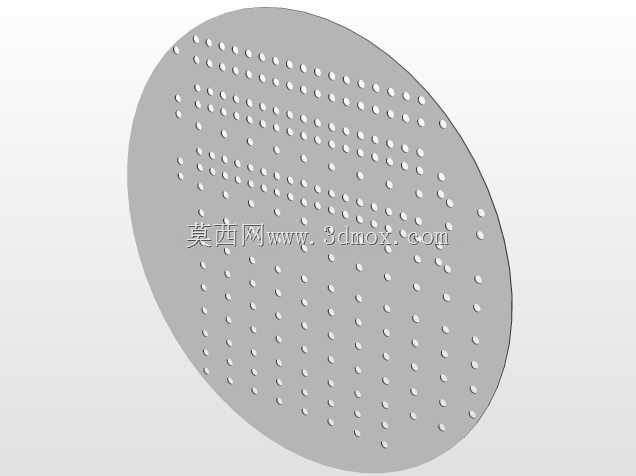

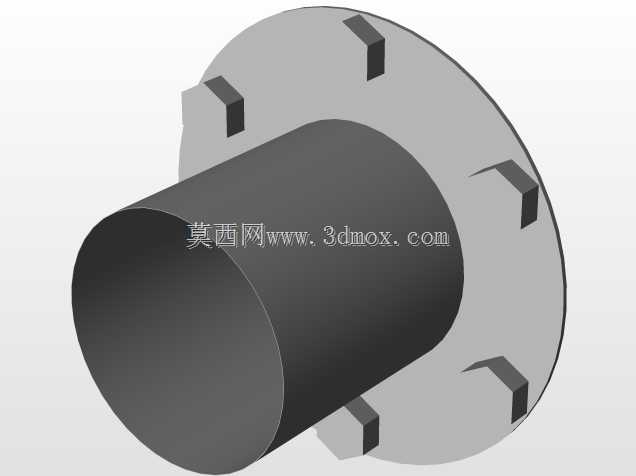

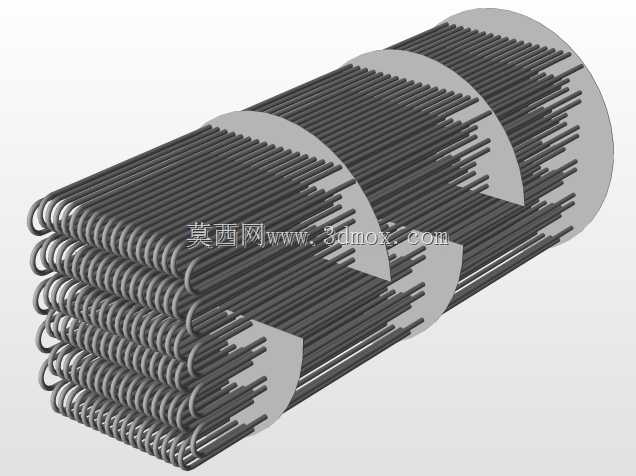

在化工、能源、暖通等工业场景的流体换热环节，卧式双相流体换热变换器是实现不同相态介质热量传递的核心承压设备，这类设备常被布置在厂区管廊下方、换热站预留机位或者工艺装置区的架空平台上，适配大流量、低压损的换热工况，相比立式结构能更好利用横向空间，降低设备整体安装高度，减少厂房竖向空间占用。从结构设计逻辑来看，该设备采用卧式圆柱形筒体搭配标准椭圆形封头的主体构型，筒体两端的椭圆封头按照等强度原则设计，曲面过渡平缓，能有效分散内部介质压力带来的周向与轴向应力，避免直角结构处的应力集中问题，提升设备长期承压运行的结构稳定性。筒体顶部设置带法兰连接结构的介质接管，法兰采用标准凸面密封形式，可直接对接现场工艺管道，接管与筒体的连接位置做了局部补强处理，抵消开孔造成的筒体强度削弱，保证承压边界的完整性。设备主体外表面预留了保温层安装空间，实际工程应用中可根据介质温度需求，在筒体外壁敷设岩棉、硅酸铝等保温材料，减少换热过程中的热量损耗，适配不同温区的换热工况。设计过程中优先考虑了介质流动的均匀性，卧式筒体的长径比经过合理匹配，能让进入筒体的两相介质充分铺展，避免局部流动死区造成的换热效率下降，同时筒体内壁的结构设计可引导介质按照预设流路流动，强化不同相态介质之间的热量传递效果。从安装边界来看，设备底部预留了鞍式支座的安装定位面，现场安装时可直接将鞍座与预埋基础板通过地脚螺栓固定，支座位置经过受力核算，能均匀承载设备满液状态下的总重量，避免运行过程中出现筒体变形、接管错位等问题。设备顶部接管的中心高度、法兰螺栓孔分布尺寸均匹配常规工业管道安装规范，可直接适配同通径的标准管道配件，减少现场安装时的非标加工工作量。这类双相换热变换器可用于蒸汽与冷水的热交换、冷媒与工艺流体的冷量传递等场景，在石化装置的余热回收、区域供暖的汽水换热、工业制程的温度调控环节都有广泛应用，结构设计上兼顾了承压可靠性、安装便捷性与换热效率，能满足多数常规工业换热场景的使用需求，建模过程中对封头曲面、法兰密封面、接管补强区域的细节做了完整还原，可直接用于设备选型参考、安装布局模拟以及结构受力分析的基础模型使用。
