内燃机动力传动连杆结构设计

　　在往复式动力设备的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性、动力传递效率与服役寿命，广泛应用于车用内燃机、通用小型汽油机、柴油发电机组、往复式压缩机等需要实现直线-旋转运动转换的设备场景中。从实际工况受力特征来看，连杆在设备运行周期内需要交替承受活塞端传递来的爆发压力、往复惯性力与旋转离心力的复合作用，载荷方向随曲轴转角持续变化，同时还会伴随一定的振动冲击，这就要求构件本身在结构设计阶段就充分兼顾强度储备、刚度表现与轻量化需求，避免运行过程中出现杆身弯曲变形、大小端孔失圆、连接螺栓断裂等失效问题。

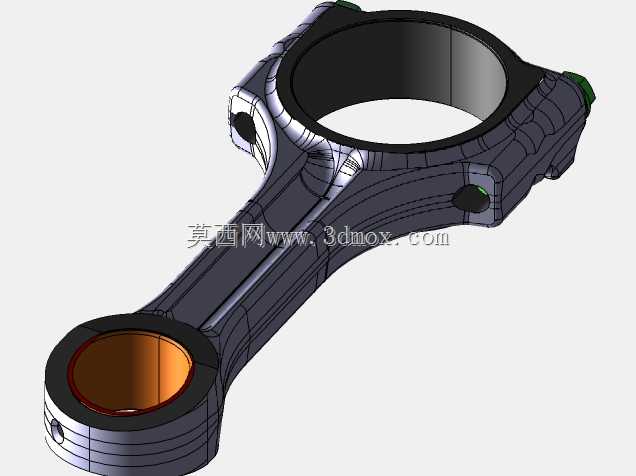

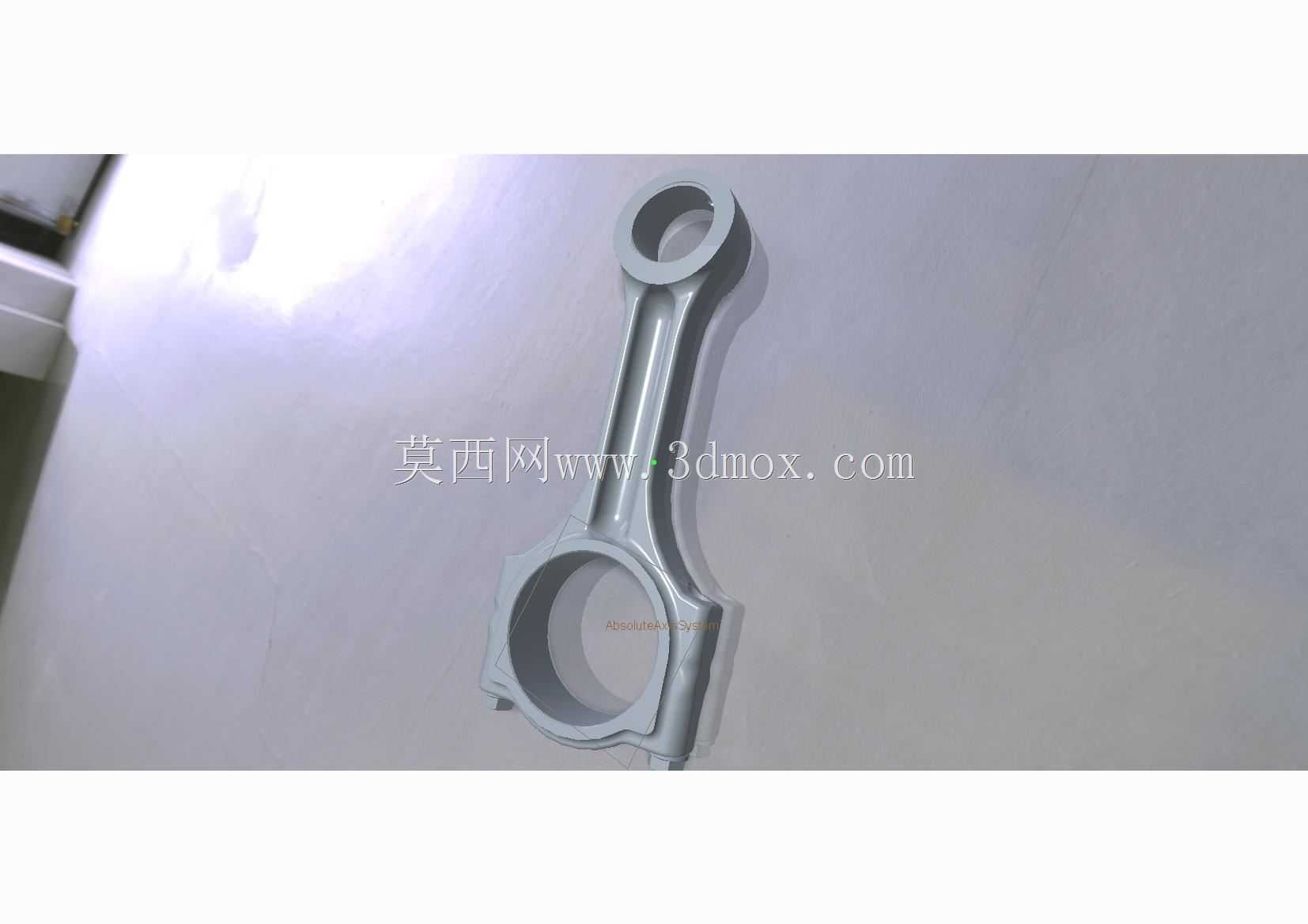

　　从结构设计逻辑来看，该连杆采用传统的分体式大端、整体式小端的经典布局，小端为整圆环形结构，工作状态下通过活塞销与活塞组件铰接，内孔预留有衬套安装位，可压入铜基合金衬套来降低活塞销与连杆孔的摩擦损耗，衬套内壁可设计油槽结构，接入压力润滑回路来保障铰接位置的润滑效果，避免干摩擦引发的烧蚀故障。大端采用斜切口或平切口的分体结构，通过高强度连杆螺栓与连杆盖紧固连接，拆分后的大端可顺利穿过气缸套完成装配，内孔用于安装连杆轴瓦，与曲轴的连杆轴颈形成转动配合，轴瓦表面的油槽与曲轴油道连通，持续供给压力润滑油形成油膜，降低转动副的摩擦系数。杆身部分采用工字形截面设计，这种截面形式可以在同等材料用量的前提下，最大化提升杆身的抗弯与抗扭截面模量，既能够满足交变载荷下的强度刚度要求，又能尽可能降低连杆自身的往复运动质量，减小惯性力对曲轴、轴承等部件的冲击载荷，适配高转速动力设备的运行需求。

　　在外形尺寸与安装边界的设计考量上，连杆的大小端中心距是核心参数，直接决定发动机的活塞行程与压缩比匹配关系，设计时需要严格控制中心距的尺寸公差，避免压缩比偏差导致的动力输出异常或爆震风险。小端孔的内径尺寸需要与所选活塞销的外径做间隙配合设计，配合间隙控制在合理区间，既要保证冷机状态下不会出现卡滞，也要避免热机状态下间隙过大引发的敲击异响。大端孔的加工精度要求更高，需要在连杆盖与杆身按规定扭矩紧固后再做精加工，保证孔的圆柱度、圆度公差符合设计要求，避免轴瓦安装后出现变形导致的偏磨问题。杆身的外轮廓尺寸需要充分考虑气缸体内部的运动避让空间，在曲轴旋转、连杆摆动的全行程范围内，杆身与气缸壁、曲轴平衡块、机体加强筋等周边部件都要预留足够的安全间隙，防止运行过程中出现运动干涉。大端的连接螺栓孔位置度需要严格管控，螺栓预紧力需要按照工艺要求分阶段拧紧，保证连杆盖与杆身的结合面紧密贴合，避免交变载荷下结合面出现错位引发的大端孔失圆。

　　从实际应用的细节设计来看，连杆小端顶部可设计集油孔结构，收集曲轴箱内飞溅的润滑油，导入小端衬套的摩擦面辅助润滑；杆身表面可设计浅油道，连通大小端的润滑回路，保障各铰接位置的润滑油供给。连杆的整体重量需要严格控制，同批次装机的连杆重量差要控制在极小的公差范围内，避免曲轴运转时出现不平衡量引发的整机振动，高转速动力机型还会对连杆做动平衡修正，去除多余重量来降低振动水平。材料选择上通常采用调质合金钢锻造或高强度球墨铸铁铸造，锻造毛坯经过调质处理后获得良好的综合力学性能，杆身表面可做喷丸强化处理，提升表面残余压应力，增强抗疲劳失效能力，应对长期交变载荷下的疲劳破坏风险。
