一英寸管路稳压过滤组合阀件三维设计

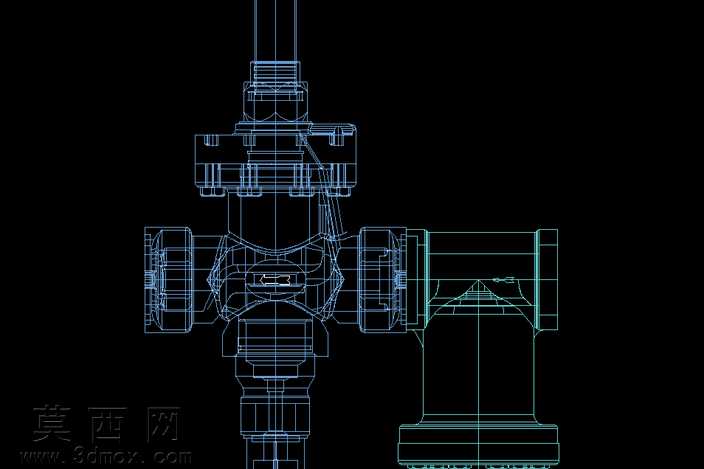

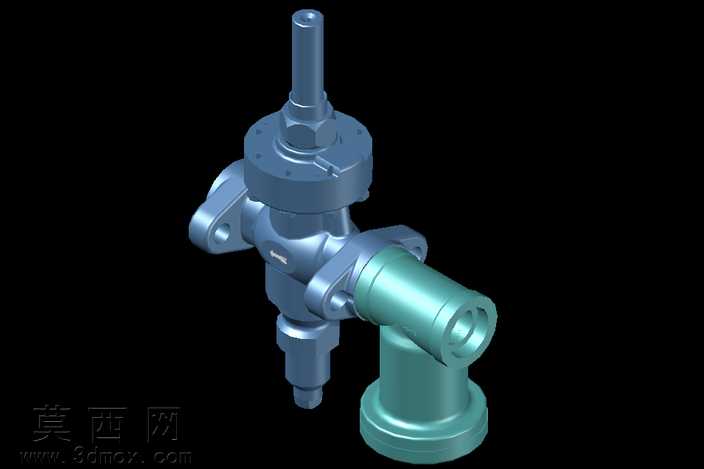

本作品为1英寸规格的管路稳压过滤一体化阀件三维建模成果，建模过程依托主流三维CAD软件完成，全程遵循工业阀件设计的尺寸规范与装配逻辑。建模初期先梳理阀件的功能分区，将整体结构拆分为稳压调节主体、过滤腔体、管路连接端、调节操作端四个核心模块，按照自底向上的建模思路，先完成单个标准零件的特征绘制：针对阀件上的外螺纹连接端，采用螺旋扫描特征生成标准管螺纹牙型，保证螺纹参数匹配1英寸管路的连接标准；针对法兰式连接耳座，通过拉伸、孔特征阵列完成安装孔的均匀排布，确保安装定位尺寸符合通用管路装配要求。材质与渲染阶段，根据阀件不同部位的功能属性分配对应材质，稳压调节主体部分采用锻造碳钢材质，渲染时调整金属粗糙度参数，呈现出工业阀件表面哑光金属的质感；过滤腔体部分因需具备一定的抗腐蚀与可视性需求，采用铸铜材质，调整材质的反光度与色彩饱和度，还原铜质部件经精加工后的温润金属光泽；密封部位的橡胶垫圈则采用哑光黑色橡胶材质，通过调整材质的漫反射参数，区分橡胶与金属部件的视觉差异，最终渲染效果清晰呈现阀件各部件的材质区别与结构层次。结构设计上，该阀件集成了稳压调节与介质过滤双重功能，顶部的调节杆通过升降运动改变阀瓣开度，实现管路压力的稳定控制，侧置的过滤腔体内置过滤滤芯安装位，可在介质流经阀件时完成杂质过滤，无需在管路上额外单独安装过滤器，有效缩减管路安装空间，各连接部位均设计有密封槽结构，可适配O型密封圈完成静密封，避免管路介质泄漏。建模过程中对所有运动部件进行了装配干涉检查，验证调节杆升降过程中与阀腔、密封件之间无运动干涉，所有配合面的公差设置符合机械加工的精度要求，既保证模型的外观还原度，也确保模型可直接用于后续的工程图导出、装配模拟以及3D打印验证等场景，完整还原了工业级稳压过滤阀件的结构细节与功能逻辑。
