聚四氟乙烯衬里视镜式流量指示器

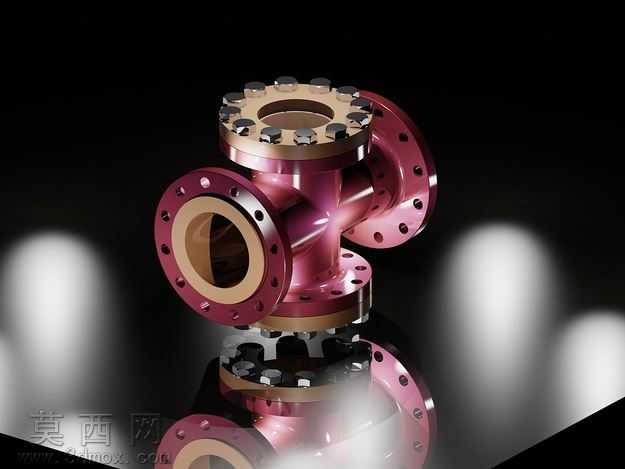

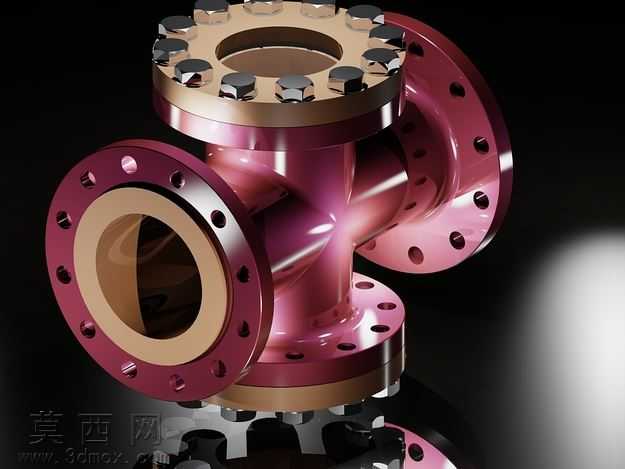

本作品为聚四氟乙烯衬里结构的视镜式流量指示器三维模型，建模阶段采用参数化特征建模思路，先以旋转特征构建主体三通式腔体的基础轮廓，精准匹配法兰连接端的螺栓孔分布、密封面尺寸参数，保证各连接部位的形位公差符合管道连接件的通用设计规范，再通过拉伸、阵列特征完成法兰端的螺栓凸台、衬里限位台阶的细节构建，确保内部衬里层与金属壳体的贴合结构完全还原实物的装配逻辑。材质设置阶段，金属壳体部分采用高光泽玫瑰金金属材质，调整金属粗糙度参数至0.12，添加细微的金属颗粒纹理模拟锻件金属的表面质感，法兰密封面采用哑光铜质材质，区分不同部件的材质属性；聚四氟乙烯衬里部分设置为半哑光米白色高分子材质，调整材质的漫反射参数至0.85，添加轻微的半透明属性还原聚四氟乙烯的材质特性，视镜部位采用高透玻璃材质，设置折射率为1.52，添加轻微的环境反射效果模拟玻璃的光学特性。渲染阶段采用三点布光方案，主光源从模型左上方45度角投射，设置光源强度为1.8，添加柔和的阴影边缘，辅助光源从右下方补光，强度设置为0.6，消除模型暗部的死黑区域，顶部添加轮廓光勾勒模型的边缘轮廓，提升模型的立体感，背景采用深灰色渐变背景，添加柔和的地面反光效果，突出模型本身的结构细节。结构设计上，该指示器采用多通式法兰连接结构，上下端设置视镜观察窗口，可直观观测管道内部的流体流动状态，内部聚四氟乙烯衬里完全覆盖与介质接触的金属表面，可适配强腐蚀性流体的输送工况，法兰端的螺栓孔采用等圆周阵列分布，可匹配同压力等级的标准管道法兰，各部件的装配间隙设置符合实际工业产品的装配公差要求，模型的所有倒角、圆角细节均按照实物的加工工艺设置，避免出现尖锐的不合理棱角，整体结构兼顾耐腐蚀性与观测便利性，可用于化工、医药等行业的腐蚀性流体管路的流量状态观测场景。
