锅炉暖通管路用杠杆式安全阀三维设计

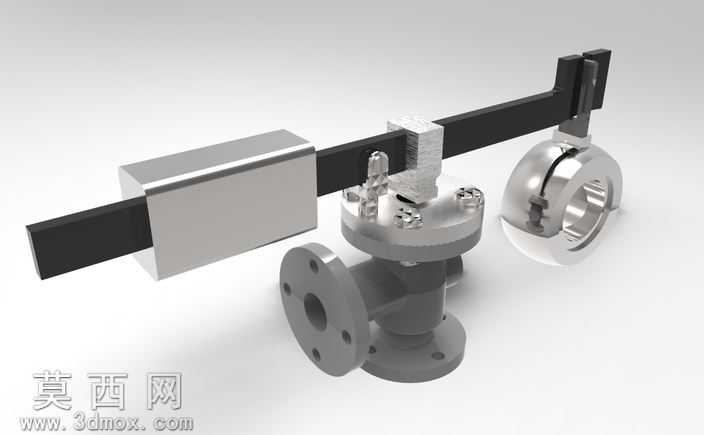

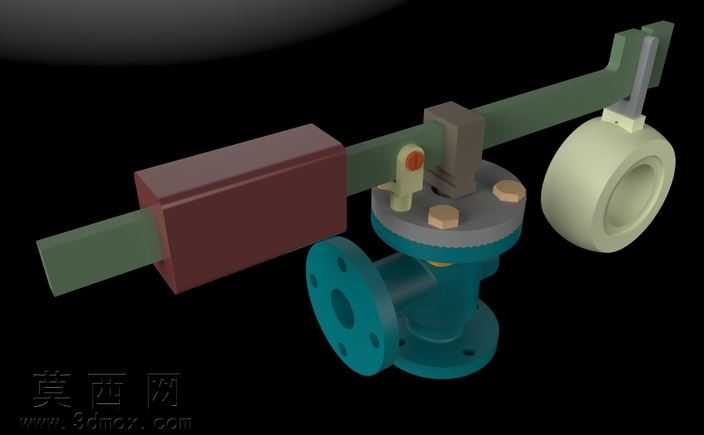

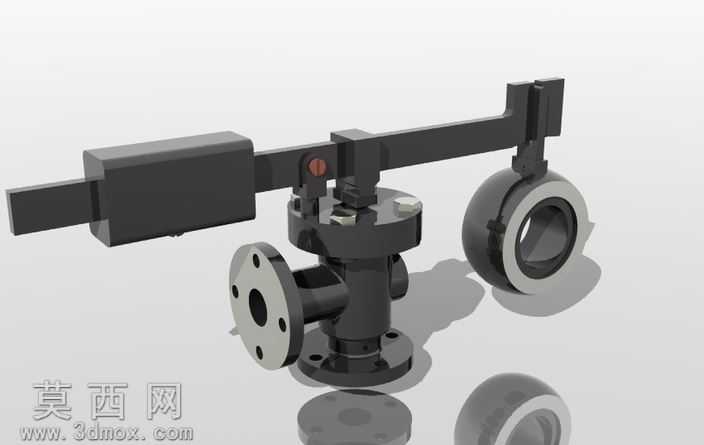

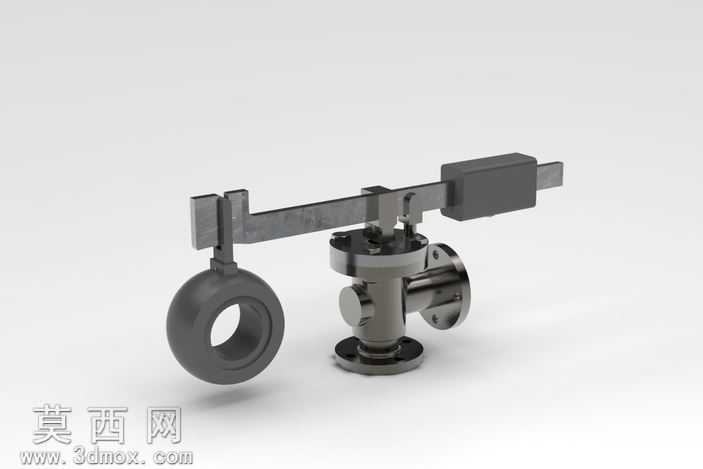

本作品为杠杆式安全阀的三维参数化设计成果，采用SolidWorks完成全零件建模与整机装配，建模过程严格遵循机械设计规范，对阀体、法兰连接端、杠杆承载结构、重锤配重块、阀瓣密封组件、铰接支座等所有零部件进行1:1等比例还原，确保各部件尺寸公差符合管路阀门的通用安装标准。建模阶段优先使用拉伸、旋转、扫描等基础特征完成主体结构搭建，针对法兰盘的螺栓孔、阀杆的密封槽、杠杆的定位卡槽等细节结构，采用切除、阵列、倒角等特征命令精细化处理，保证零件的工艺合理性，避免出现建模过程中的几何错误与干涉问题。装配阶段按照实际阀门的装配逻辑添加配合约束，法兰端面与管路对接面添加重合配合，阀杆与阀座导向部位添加同轴心配合，杠杆与支座铰接处添加铰链配合，重锤与杠杆之间添加滑动配合以模拟配重位置调节的实际工况，完成装配后执行全局干涉检查，逐一排查并修正零件间的干涉问题，确保整机装配关系完全符合实物的运动逻辑。材质与渲染环节，针对不同零部件的实际材质赋予对应材质属性：阀体、法兰等承压铸件赋予灰铸铁材质，调整粗糙度参数还原铸件的哑光金属质感；杠杆、重锤块赋予碳素结构钢材质，添加轻微的金属反光效果模拟热轧钢材的表面质感；阀瓣密封面、铰接销轴等运动部件赋予不锈钢材质，调高反光度体现机加工零件的光洁表面；密封垫片等非金属件赋予橡胶材质，调整漫反射参数还原橡胶的哑光弹性质感。渲染阶段采用工作室环境光，添加主光源、辅助光源与轮廓光区分各部件的结构层次，调整阴影参数避免阴影过暗遮挡结构细节，最终渲染图清晰呈现阀门的整体结构与各部件的装配关系。设计思路上，该杠杆安全阀依托杠杆力矩平衡原理实现压力控制，通过调整重锤在杠杆上的位置改变泄放压力阈值，当管路或锅炉内部压力超过设定值时，介质压力推动阀瓣克服杠杆配重的力矩实现开启泄放，压力回落至安全值后自动复位密封，主要应用于锅炉、暖通空调系统、给排水管路等场景的超压保护，建模过程中充分考虑了阀门的实际安装场景，法兰连接尺寸符合通用管路法兰标准，可直接用于相关设备的配套管路设计、虚拟装配验证以及教学演示场景，帮助设计人员直观理解杠杆式安全阀的工作原理与结构组成。
