手动履带式爬楼轮椅结构设计

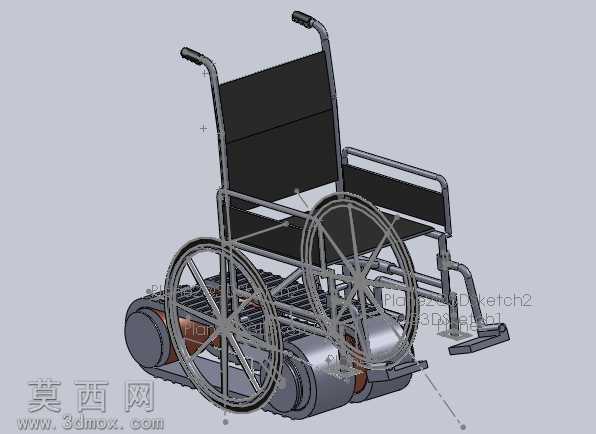

本作品为手动动力的爬楼轮椅三维结构设计，采用三维建模软件完成整体装配与细节构建，完整还原了概念设计阶段的结构形态与功能逻辑。建模过程中首先搭建标准手动轮椅的基础框架，包含靠背支撑结构、扶手组件、大尺寸手动驱动轮、前部导向小轮与脚踏支撑结构，各部件按照常规手动轮椅的人机尺寸比例搭建，金属管材框架采用哑光金属材质渲染，靠背与坐垫部分采用耐磨织物材质，还原日常轮椅的真实质感。在此基础上，设计核心的爬楼功能模块，在轮椅底部加装履带式爬楼机构，履带组件包覆于驱动轮下方区域，两侧设置动力传动结构，借鉴自行车链条传动系统的设计逻辑，将手动轮的驱动力通过链传动结构传递至履带驱动辊，实现动力的传导。建模时对履带的节段结构、驱动辊的齿形配合、传动链轮的啮合结构都做了精细化还原，履带部分采用防滑橡胶材质渲染，传动部件采用金属材质区分，清晰展示动力传递的路径。该设计的核心思路是在不改变常规手动轮椅平地使用习惯的前提下，通过附加履带轮结构实现楼梯地形的攀爬能力，平地状态下履带组件不干扰常规大轮的行走与转向，爬楼状态下履带贴合楼梯台阶边缘，通过履带的循环转动带动轮椅整体平稳上下楼，解决普通轮椅无法应对台阶地形的痛点。目前模型处于概念设计阶段，完整呈现了整体结构布局与传动逻辑，可作为无障碍辅具设计、爬楼设备研发的参考原型，后续可进一步优化履带收放结构、传动比匹配与重心调节机构，提升实际使用的安全性与便捷性。
