工业通风系统用钢板制吸入风管组件

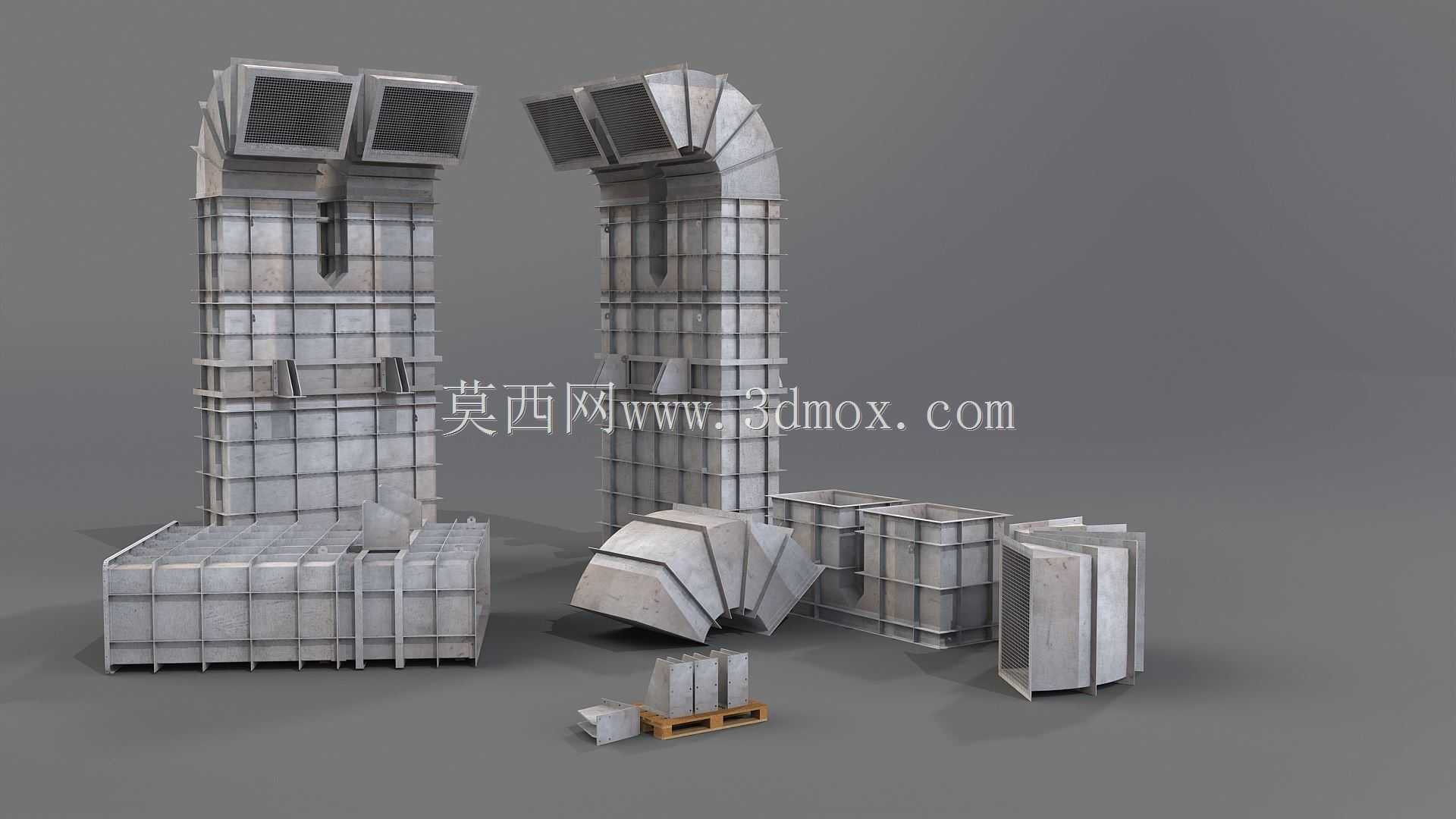

　　这类钢板制吸入风管组件，主要应用在工业厂房的集中通风除尘、生产车间工艺排风、大型设备进气导流等场景中，是整个通风系统前端负责气流收集与导向的核心构件，区别于普通送风管道，吸入段的风管需要兼顾气流均匀汇入、阻力控制、结构强度三方面的要求，避免出现局部涡流导致的风量损失或者积尘问题。从实际使用场景来看，这类风管常对接车间产尘工位的集气罩、生产设备的排气端口，或是建筑新风系统的室外取风口，不同段的构件承担不同的气流导向作用：直立段的主风管负责垂直方向的气流输送，弯头段负责改变气流走向，变径段负责匹配不同端口的尺寸差，异形接口段负责和末端设备或者风口做密封对接，底部的配套箱体段则多作为沉降段或者风量分配腔使用，

　　部分小尺寸构件是用于支管接驳或者检修段的预留配件。在功能特性上，全钢板焊接的结构让整套风管具备足够的结构刚度，不需要额外做过多的外部加强就能承受通风系统运行时的负压，避免出现风管被吸瘪变形的问题；钢板表面的平整性也让风管内壁的风阻更小，相比复合材料风管，钢板材质的内壁不容易附着粉尘，日常维护清理的难度更低，同时钢板材质具备一定的耐高温性能，能够适配部分排放高温废气的工艺场景，不会因为气流温度过高出现材质变形或者老化的问题。设计这类风管组件的时候，首先要核算系统的设计风量，根据风速要求确定各段风管的截面尺寸，直立主风管的截面尺寸通常按照管内风速10-14m/s来选取，避免风速过低导致粉尘在管内沉积，或是风速过高带来的噪音与阻力损耗；

　　弯头段的曲率半径通常取风管当量直径的1.5-2倍，减少气流转向时的局部阻力，弯头处的导流板设置需要根据弯头角度做匹配，避免气流在弯头外侧出现挤压、内侧出现涡流的问题；变径段的扩张角通常控制在15度以内，减少变径处的气流扰动。安装边界方面，直立段风管需要配合支架做固定，支架间距通常不超过3米，避免风管自重导致的连接段变形；各段风管之间的连接采用法兰对接，法兰处需要添加密封垫料，保证系统的气密性，避免负压段漏风导致的风量不足；风管与设备对接的端口需要做软连接过渡，抵消设备运行时的振动传递，避免振动传导到风管系统导致的紧固件松动或者焊缝开裂。整套组件拆分的模块化设计，也方便运输与现场安装，不同段的构件可以根据现场的安装空间做灵活拼接，

　　不需要在现场做大量的焊接作业，降低现场施工的难度；小尺寸的配件可以用于支管的接驳或者局部位置的调整，适配现场安装时出现的尺寸偏差。在实际选型匹配的时候，需要根据现场的安装空间确认各段风管的外形尺寸，直立段的高度需要匹配车间的层高或者设备的接口高度，弯头段的转向角度需要匹配现场的管线走向，避免和车间内的其他管线、梁柱结构出现干涉；风管的壁厚选择需要根据截面尺寸与系统负压值确定，大截面的风管段需要适当增加钢板厚度，或是在外部添加加强筋，保证结构稳定性。这类钢板风管的使用寿命较长，正常维护条件下可以使用十余年，相比其他材质的通风管道，在工业场景下的适应性更强，能够应对复杂的工况环境，不管是焊接车间的焊烟收集、打磨工位的粉尘抽吸，还是生产设备的工艺排风，都能稳定发挥气流输送的作用。
