蓝牙耳机内置金属条承接固定支架结构

　　在日常消费类数码产品的结构失效场景中，头戴式蓝牙耳机的头梁连接部位是故障高发区域，尤其是头梁内部用于传导夹持力的金属条与耳罩外壳衔接的小型塑料承接件，长期反复弯折、用户摘戴时的侧向施力、意外跌落的冲击载荷，都容易导致该部位出现应力断裂，直接造成耳机头梁松垮、夹持力失效，甚至金属条戳出外壳划伤用户的问题。这类小型承接件属于耳机内部的隐蔽受力结构，多数品牌售后不会单独提供该配件更换，整机更换的成本远高于配件本身的价值，因此对应的替换结构件存在明确的实际使用需求。

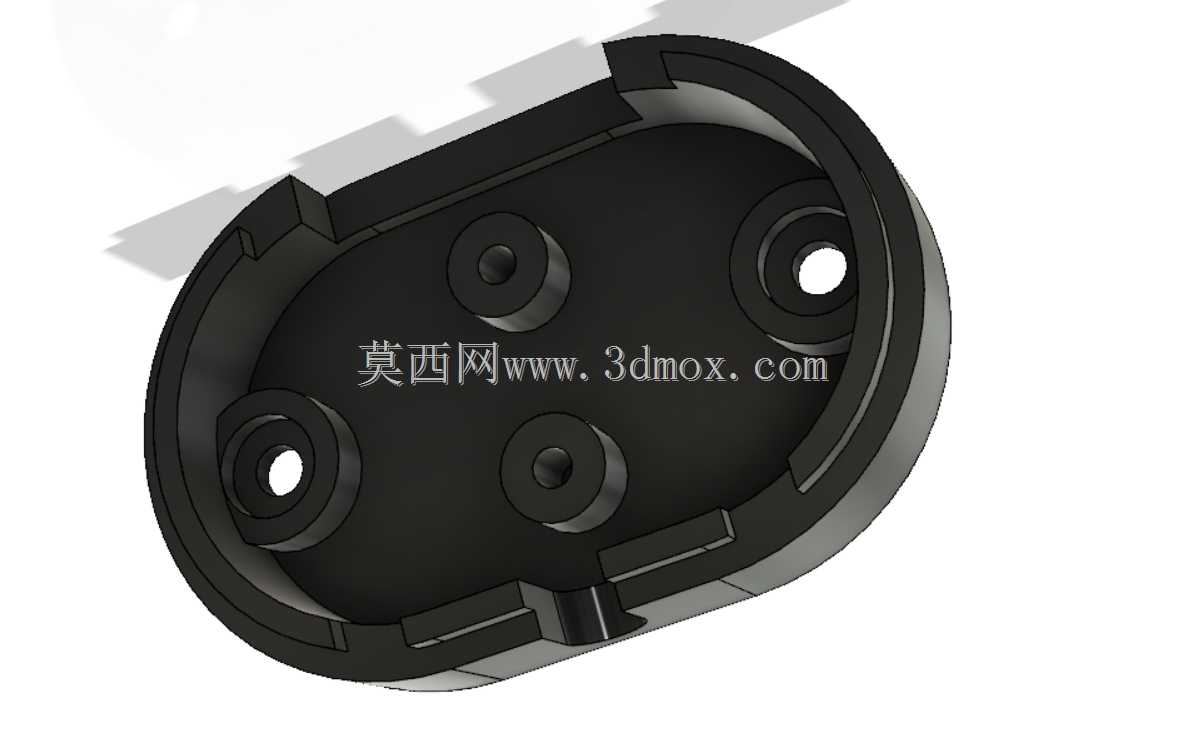

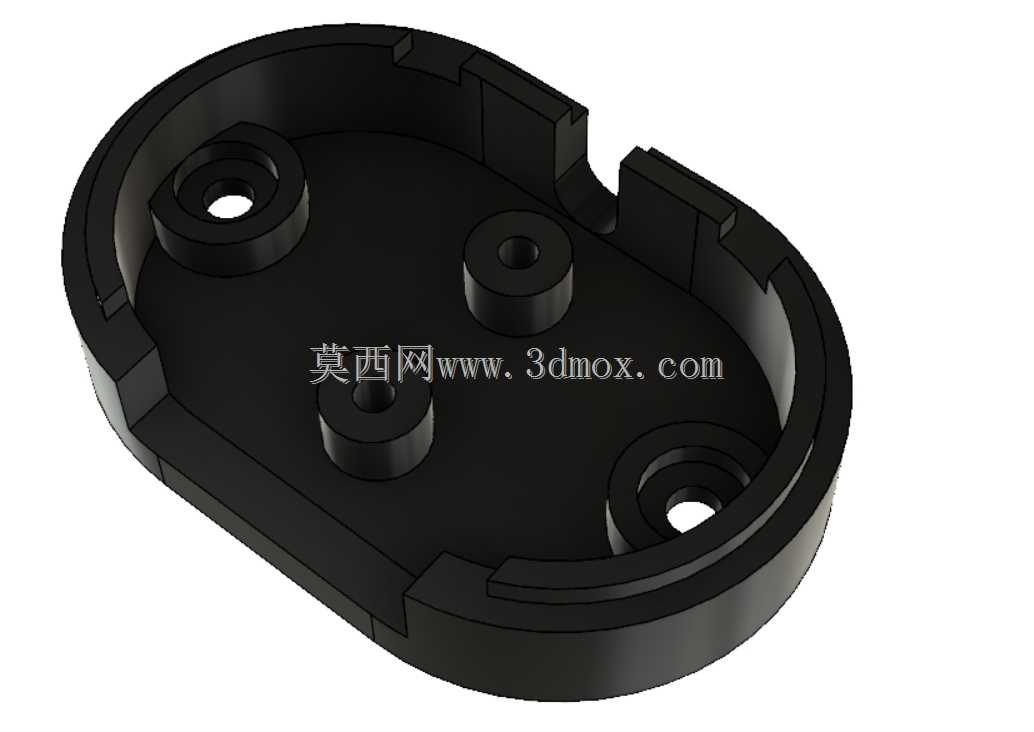

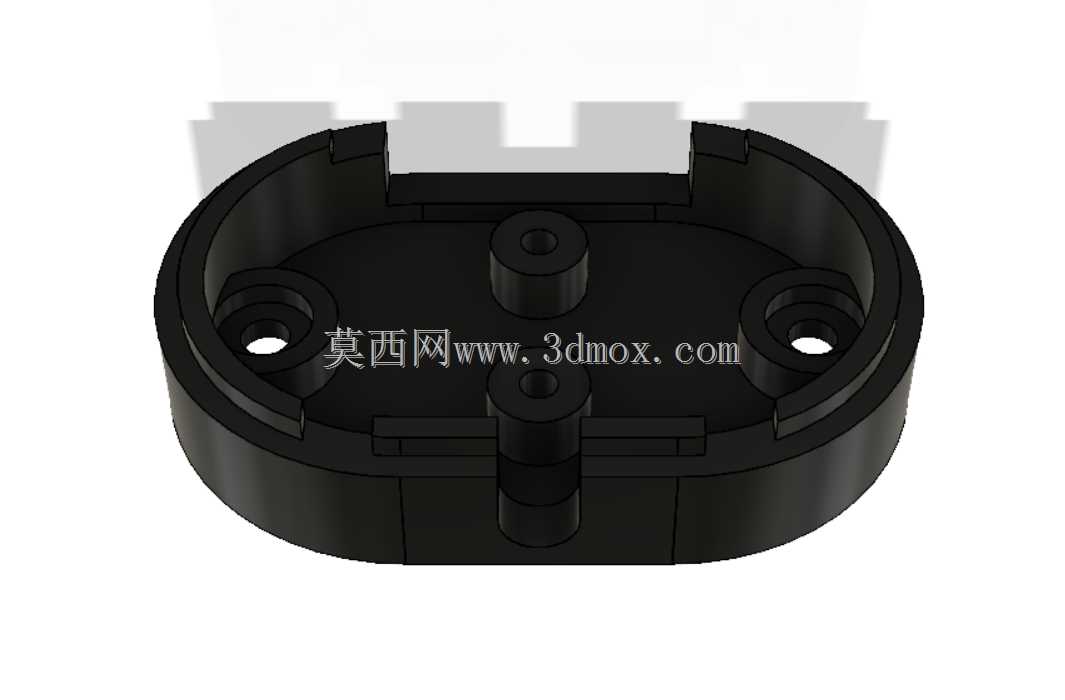

　　本次设计的承接支架整体采用长圆形沉槽式结构，外轮廓匹配耳机头梁与耳罩衔接处的内部安装腔尺寸，槽体侧壁高度与安装腔的深度完全契合，装配后可完全嵌入外壳内部，不会出现外凸干涉外壳装配的问题。槽体内部设置有两组同轴分布的中心柱结构，中心柱沿槽体长度方向的中轴线排布，柱体中心预留有贯穿的安装孔，用于穿过金属定位条同时预留螺丝锁付的空间，柱体根部做了R0.8的圆角过渡，避免应力集中导致柱体在受力时从根部断裂。槽体长度方向的两端各设置一个带通孔的安装凸台，凸台的孔位与耳机外壳内部原有的定位柱位置完全对应，装配时可直接套在原有定位柱上，不需要对原有耳机外壳做任何打磨、裁切修改，保证替换装配的适配性。

　　从受力逻辑来看，该支架的核心作用是承接头梁金属条传递的所有载荷：用户佩戴耳机时头梁产生的夹持力会通过金属条直接传递到支架的中心柱结构上，中心柱将载荷分散到整个槽体的底面，再通过两端的安装凸台传递到耳机外壳上，避免局部应力集中。设计时特意将槽体的侧壁厚度设置为1.5mm，相比原厂件1mm的侧壁厚度提升了结构强度，同时不会因为壁厚过大导致安装时与外壳内腔产生干涉；中心柱的壁厚设置为1.2mm，既保证了足够的结构强度承接金属条的载荷，也避免了壁厚过大导致注塑成型时出现缩痕、内部气孔等成型缺陷，若采用FDM熔融沉积工艺3D打印制作，该壁厚也能保证打印时的结构填充密度足够，不会出现层间剥离的问题。

　　槽体顶部的三个缺口位置完全匹配耳机内部原有走线槽、卡扣位的布局，其中长度方向两端的缺口用于避让头梁转动轴的限位结构，中间位置的缺口用于避让耳机内部的音频走线，装配后不会挤压线材导致线材外皮破损、内部线芯断裂的问题。槽体的内底面做了0.2mm的微凸处理，装配时可以与外壳内部的贴合面紧密接触，避免出现装配间隙导致支架在使用过程中产生晃动、异响。所有棱角位置都做了最小R0.3的圆角处理，既避免了注塑生产时的尖角填充不足问题，也防止安装时锋利的边角割伤安装人员的手指、划伤耳机内部的线材。

　　在实际维修替换场景中，使用该支架不需要改动耳机的原有结构，只需要将断裂的原厂残留塑料件从安装腔中清理干净，将金属条穿入支架的中心柱孔位，再将支架整体嵌入安装腔，对准两端的安装凸台孔位压入到位，最后锁回原有螺丝即可完成修复，整个修复过程不需要专业的工装夹具，普通用户借助小型螺丝刀即可完成操作。该结构不仅适用于损坏后的维修替换场景，也可作为原厂生产时的结构优化方案，通过调整中心柱与侧壁的壁厚参数，提升耳机头梁连接部位的整体使用寿命，降低产品售后的故障率。从安装边界来看，该支架的所有外部尺寸都严格参照原配件的安装空间做了适配，最大外轮廓尺寸不超过原有配件的边界，装配后与外壳的间隙控制在0.1mm以内，不会出现装配后外壳合模缝变大、错位的问题，保证修复后的外观完整性。
